TM90DZ-2H MODULE THYRISTOR 90A 1200V (Tháo máy)

1. Giới thiệu

TM90DZ-2H là module thyristor công suất cao, được sử dụng trong các mạch điều khiển và chuyển đổi điện năng. Thiết bị này thuộc nhóm linh kiện bán dẫn điều khiển, có khả năng chịu được dòng điện và điện áp lớn, thích hợp cho các ứng dụng yêu cầu điều khiển công suất cao hoặc đóng cắt tải nặng. TM90DZ-2H loại “tháo máy” nghĩa là được tháo ra từ thiết bị đã qua sử dụng nhưng vẫn còn khả năng hoạt động tốt.

2. Đặc điểm

• Cấu tạo dạng module hai thyristor đấu song song ngược (dual thyristor module).

• Khả năng chịu dòng và điện áp cao, hoạt động ổn định trong môi trường công nghiệp.

• Vỏ module cách điện tốt, thiết kế thuận tiện cho việc lắp đặt và tản nhiệt.

• Độ tin cậy cao, thích hợp cho việc thay thế hoặc sửa chữa thiết bị công suất.

• Dạng tháo máy giúp tiết kiệm chi phí so với module mới.

3. Thông số kỹ thuật

• Loại linh kiện: Module thyristor hai chiều (Dual SCR Module)

• Mã sản phẩm: TM90DZ-2H

• Dòng điện định mức (It): 90A

• Điện áp chịu đựng ngược (Vdrm / Vrrm): 1200V

• Cấu trúc: 2 thyristor đấu song song ngược trong cùng một module

• Dạng chân kết nối: Bulong hoặc vít bắt cáp

• Kiểu lắp đặt: Gắn vào đế tản nhiệt (cần sử dụng keo dẫn nhiệt)

• Nhiệt độ hoạt động: -40°C đến +125°C

• Dạng vỏ: Module nhựa đen, có lỗ bắt vít tản nhiệt

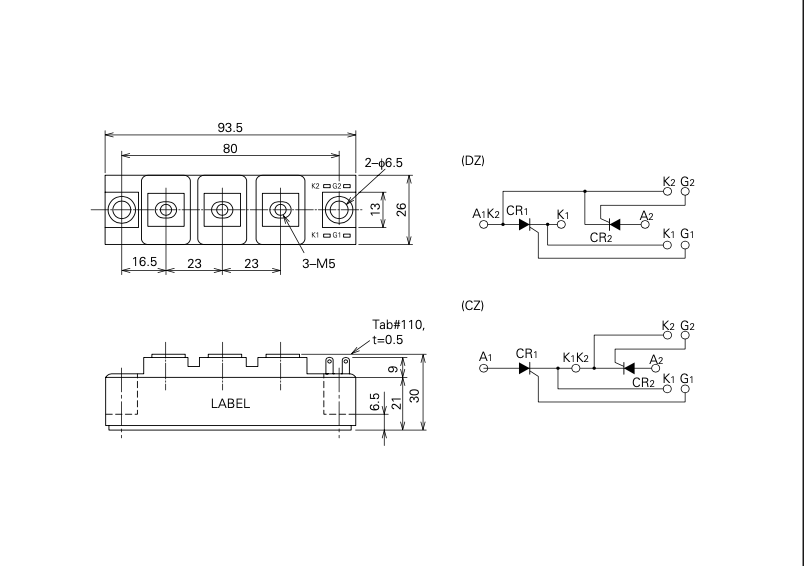

4. Kích thước

5. Ứng dụng

TM90DZ-2H thường được sử dụng trong các bộ điều khiển công suất xoay chiều, bộ chỉnh lưu có điều khiển, mạch điều tốc động cơ AC, thiết bị hàn điện, lò nung cảm ứng, và các hệ thống điều khiển nhiệt độ công nghiệp. Module này đặc biệt thích hợp cho các thiết bị yêu cầu đóng cắt tải công suất cao, nơi cần độ ổn định và độ bền cao trong môi trường khắc nghiệt.

Xem thêm: Nhiều sản phẩm Thyristor tại đây

DATASHEET
