TNY176PG là một IC nguồn thuộc dòng TinySwitch-II của Power Integrations, được thiết kế để điều khiển và chuyển đổi nguồn điện trong các mạch nguồn xung (SMPS) công suất thấp. IC này tích hợp sẵn MOSFET công suất, mạch điều khiển và các tính năng bảo vệ, giúp giảm linh kiện ngoại vi, tối ưu hiệu suất và tăng độ tin cậy.

Đặc điểm

• Tích hợp MOSFET công suất bên trong, không cần thêm transistor ngoài.

• Hoạt động ở tần số chuyển mạch cố định khoảng 132kHz, giúp giảm kích thước biến áp và lọc.

• Tiêu thụ điện năng không tải rất thấp (<150mW), đáp ứng chuẩn tiết kiệm năng lượng.

• Có nhiều cơ chế bảo vệ: quá dòng, quá nhiệt, quá áp, ngắn mạch.

• Khởi động nhanh, ổn định đầu ra tốt.

• Giảm thiểu nhiễu EMI nhờ kỹ thuật điều chế tần số (frequency jittering).

Cấu tạo

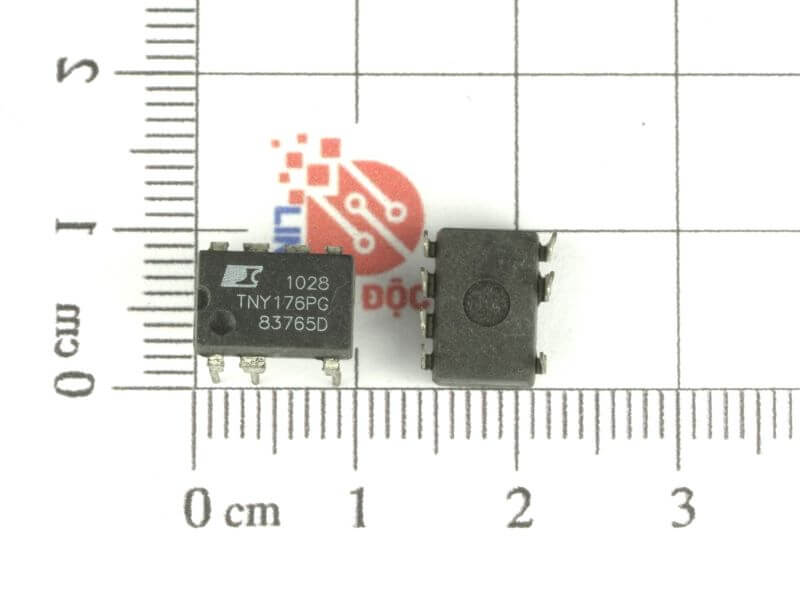

TNY176PG được đóng gói dạng DIP-7 (7 chân, khoảng cách chân rộng) hoặc dạng tương tự, bên trong gồm:

1. Bộ điều khiển PWM điều chỉnh chu kỳ dẫn của MOSFET.

2. MOSFET công suất tích hợp để đóng cắt dòng qua cuộn sơ cấp biến áp.

3. Mạch giới hạn dòng nhằm bảo vệ linh kiện.

4. Mạch khởi động và cung cấp nội bộ.

5. Mạch bảo vệ nhiệt tự ngắt khi quá nóng.

Ứng dụng

• Nguồn xung cho thiết bị gia dụng (nồi cơm điện, máy lọc nước, sạc pin).

• Nguồn cho thiết bị điện tử tiêu dùng (tivi, loa, đầu đĩa).

• Nguồn phụ cho mạch điều khiển trong UPS hoặc bộ nguồn công nghiệp.

• Nguồn sạc điện thoại, adapter công suất thấp.
