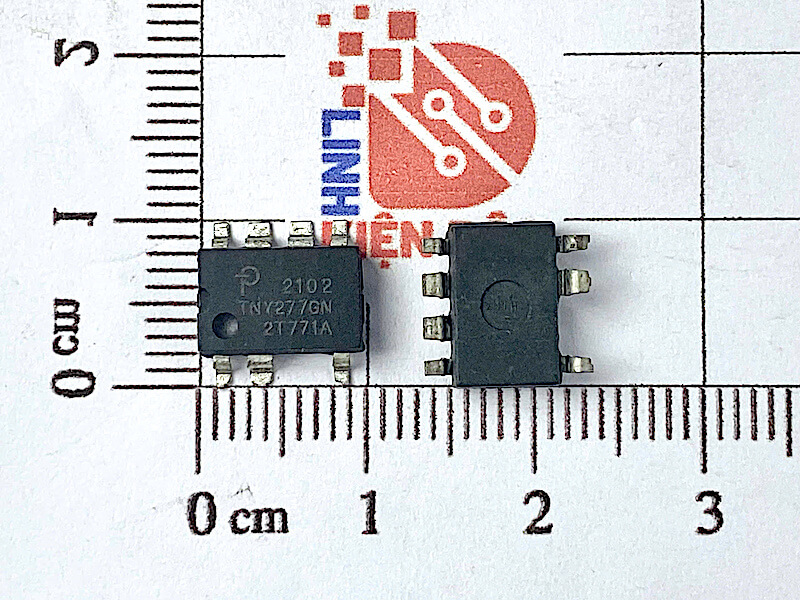

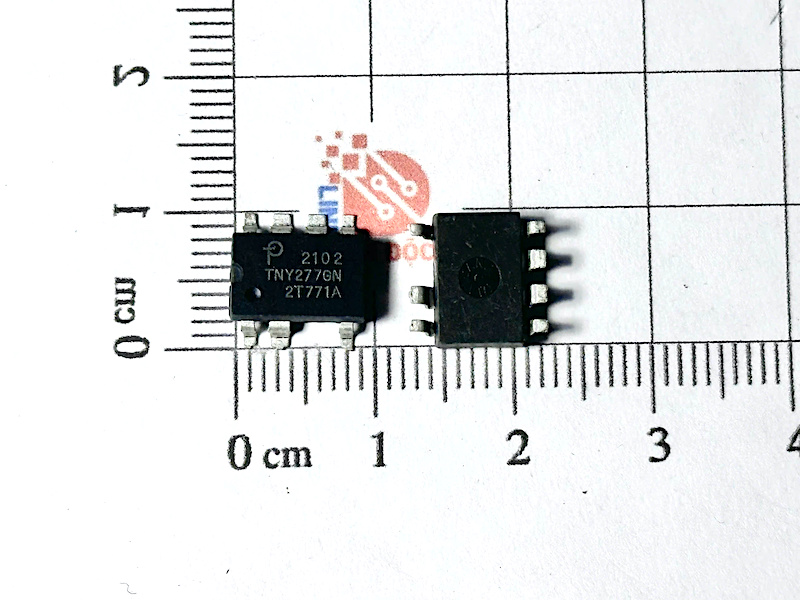

TNY277GN IC Nguồn SOP-7 hàng mới

Giới thiệu TNY277GN

TinySwitch-III kết hợp MOSFET công suất 700 V, bộ tạo dao động, nguồn dòng chuyển đổi điện áp cao, giới hạn dòng điện (người dùng có thể lựa chọn) và mạch tắt nhiệt. Gia đình IC sử dụng sơ đồ điều khiển BẬT/TẮT và đưa ra giải pháp thiết kế linh hoạt với chi phí hệ thống thấp và khả năng cung cấp năng lượng mở rộng.

Mô tả TNY277GN

• Điều khiển BẬT/TẮT đơn giản, không cần bù vòng lặp
• Có thể lựa chọn giới hạn dòng điện thông qua giá trị tụ BP/M – Giới hạn dòng điện cao hơn sẽ mở rộng công suất cực đại hoặc khi mở ứng dụng khung, công suất liên tục tối đa – Giới hạn dòng điện thấp hơn cải thiện hiệu quả trong điều kiện kèm theo bộ chuyển đổi/bộ sạc – Cho phép lựa chọn TinySwitch-III tối ưu bằng cách hoán đổi thiết bị không có thiết kế lại mạch khác
• Chặt I2 Dung sai tham số f giúp giảm chi phí hệ thống – Tối đa hóa việc cung cấp năng lượng MOSFET và từ tính – Giảm thiểu công suất quá tải tối đa, giảm chi phí máy biến áp, kẹp sơ cấp và các bộ phận thứ cấp
• Mở rộng thời gian BẬT – mở rộng phạm vi điều chỉnh đường dây thấp/ thời gian giữ để giảm điện dung số lượng lớn đầu vào
• Tự phân cực: không có cuộn dây phân cực hoặc các thành phần phân cực
• Biến động tần số làm giảm chi phí bộ lọc EMI
• Pin-out đơn giản hóa việc tản nhiệt cho PCB
• Chân SOURCE yên tĩnh về điện cho EMI thấp

Sơ đồ chân IC TNY277GN

Thông số kỹ thuật IC TNY277GN

Mạch ứng dụng của IC TNY277GN

Kích thước của TNY277GN

Xem thêm: Các sản phẩm IC khác tại đây

Datasheet TNY277GN
