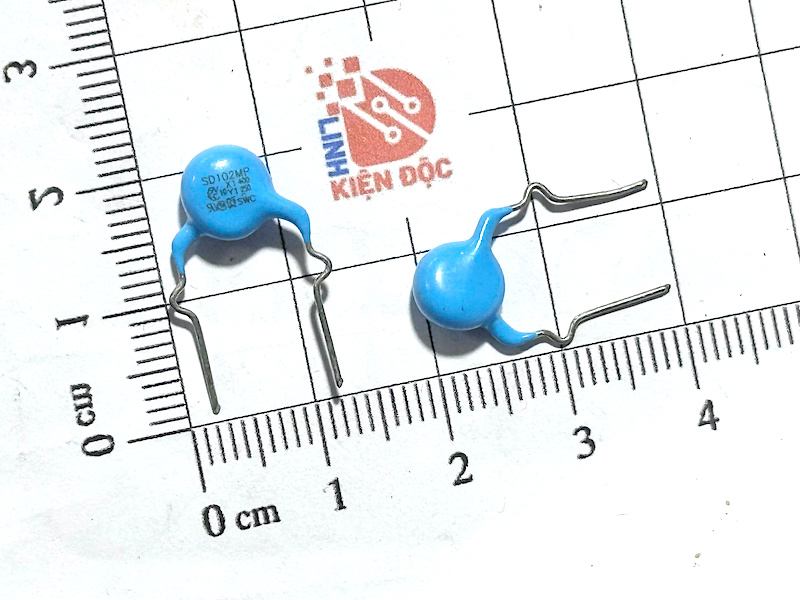

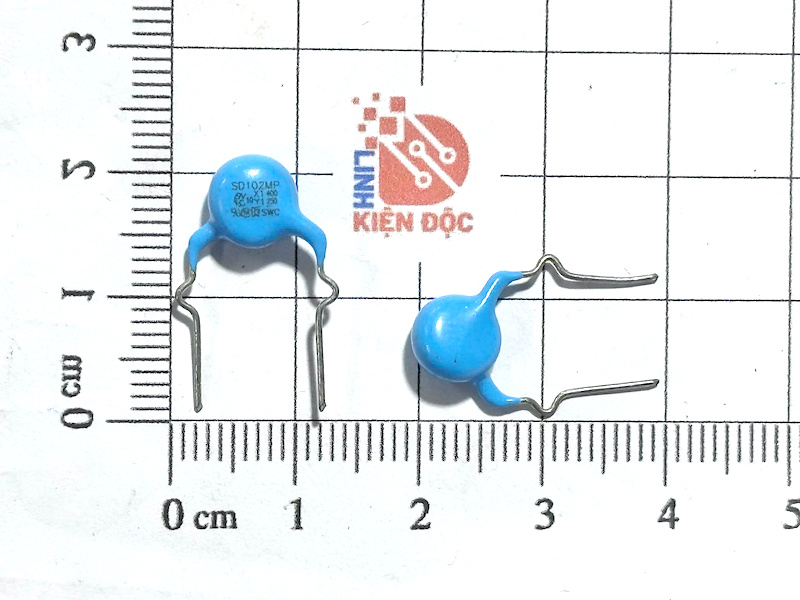

Tụ cao áp, tụ gốm SD102MP 1000pF 1nF 0.001uF P=10mm

1. Giới thiệu

Tụ cao áp SD102M là loại tụ gốm không phân cực, chuyên dùng trong các mạch nguồn cao áp, mạch lọc nhiễu và các ứng dụng tần số cao. Mã SD102M cho biết giá trị 1000pF (1nF, 0.001µF) với dung sai M (±20%). Khoảng cách chân P=10mm giúp dễ bố trí trên bo mạch và đảm bảo độ cách điện tốt.

2. Đặc điểm

• Chịu được điện áp cao, ổn định lâu dài.

• Không phân cực, lắp đặt dễ dàng theo mọi hướng.

• Vật liệu gốm chất lượng cao, tổn hao điện môi thấp, hoạt động hiệu quả ở tần số cao.

• Chống ẩm, chống nhiệt, phù hợp môi trường công nghiệp.

• Khoảng cách chân 10mm tăng khả năng cách điện và thuận tiện lắp đặt trên bo mạch.

3. Thông số kỹ thuật

• Loại tụ: Tụ gốm cao áp (Ceramic High Voltage Capacitor)

• Mã sản phẩm: SD102M

• Giá trị: 1000pF (1nF / 0.001µF)

• Dung sai: M = ±20%

• Điện áp chịu đựng: thường 1kV – 2kV tùy lô

• Kiểu chân: xuyên lỗ (radial)

• Khoảng cách chân: 10mm (P=10mm)

• Nhiệt độ làm việc: −40°C đến +105°C

• Hình dạng: dạng đĩa gốm cao áp, màu xanh hoặc vàng tùy hãng sản xuất

4. Ứng dụng

• Mạch cao áp, mạch tạo xung, mạch tăng áp.

• Lọc nhiễu EMI/RFI trong nguồn xung và thiết bị điện tử.

• Mạch RF, mạch tần số cao, mạch đo lường.

• Bo mạch điều khiển động cơ, biến tần, máy nén.

• Thiết bị dân dụng và công nghiệp cần độ bền điện áp cao.
