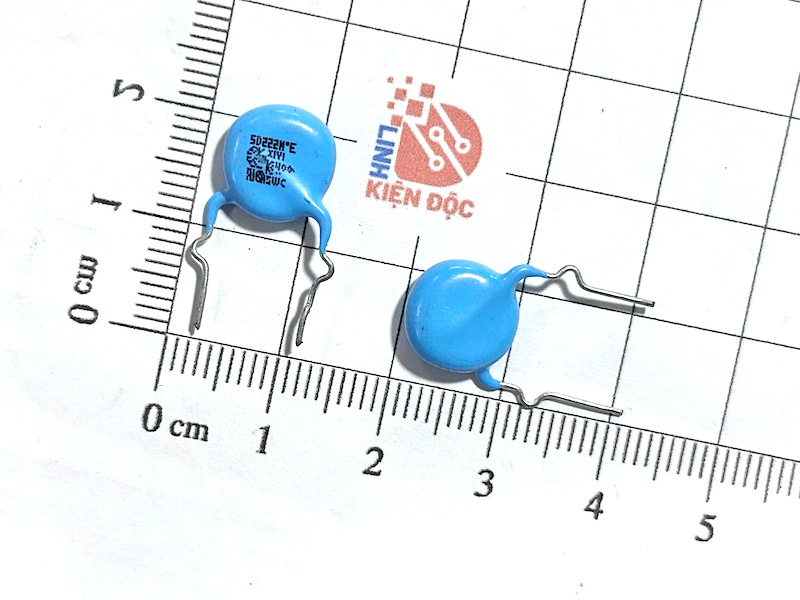

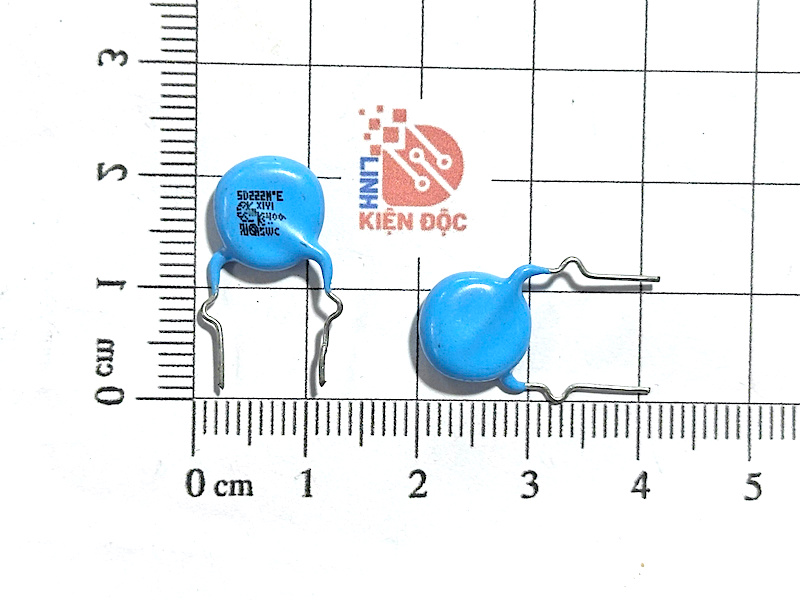

Tụ cao áp, tụ gốm SD222ME 2200pF 2.2nF P=10mm

1. Giới thiệu

Tụ cao áp SD222M là loại tụ gốm đĩa (ceramic disc capacitor) được thiết kế để hoạt động trong môi trường điện áp cao. Mã “222M” cho biết giá trị điện dung là 2200 pF (2.2 nF) với dung sai M = ±20%, còn tiền tố “SD” thường là ký hiệu theo series của nhà sản xuất. Tụ SD222M được dùng phổ biến trong các mạch cao áp, mạch kích xung, mạch lọc nhiễu và các hệ thống điện tử yêu cầu độ ổn định điện môi tốt ở điện áp lớn.

2. Đặc điểm

• Thuộc loại tụ gốm đĩa, chịu được điện áp cao.

• Có khả năng cách điện tốt, đặc biệt trong môi trường xung cao áp hoặc điện áp DC lớn.

• Dạng chân xuyên lỗ (radial leads), dễ lắp đặt trên bo mạch.

• Giá trị điện dung ổn định, tổn hao thấp, phù hợp cho các mạch tần số cao và cao áp.

• Kích thước đĩa lớn hơn so với tụ gốm thường, tùy thuộc mức điện áp (2 kV – 20 kV).

3. Thông số kỹ thuật (thường gặp)

• Điện dung: 2200 pF (2.2 nF)

• Dung sai: M = ±20%

• Điện áp định mức: 2 kV, 3 kV, 10 kV, 15 kV hoặc 20 kV (tùy phiên bản)

• Chủng loại: Tụ gốm đĩa cao áp

• Dạng chân: Radial, xuyên lỗ

• Nhiệt độ làm việc: –25°C đến +85°C (hoặc –40°C đến +105°C tùy series)

• Hệ số tổn hao (Dissipation Factor): ~0.5–1%

• Điện trở cách điện: ≥ 10 GΩ

• Vật liệu điện môi: Ceramic HV chuyên dụng (Class 1 hoặc Class 2 tùy series)

4. Ứng dụng

• Mạch nguồn cao áp (HV)

• Mạch tạo xung kích, đánh lửa, ignition

• Các tầng nhân điện áp (voltage multiplier)

• Mạch lọc, chống nhiễu trong hệ thống cao áp

• Mạch kích biến áp flyback, TV, máy ozone, máy ionizer

• Mạch cộng hưởng tần số cao cần tụ chịu áp lớn
