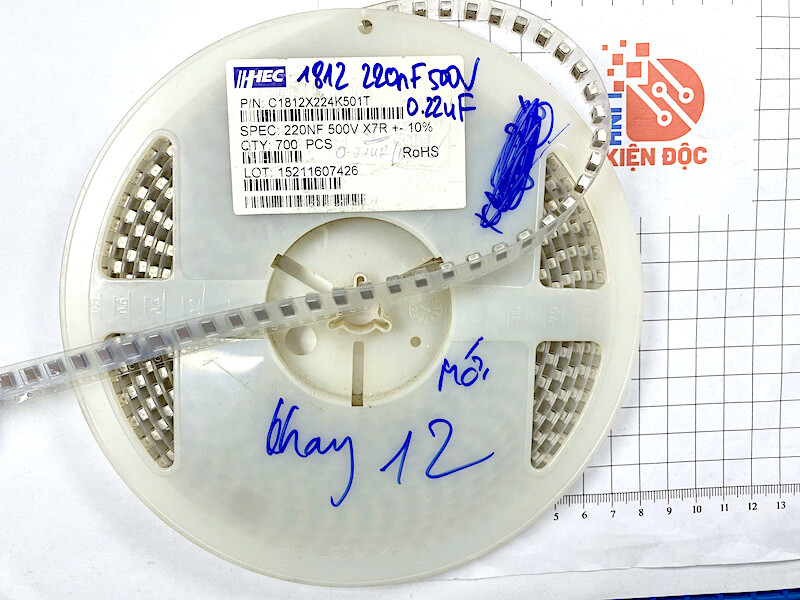

Tụ dán 1812 C1812X224K501T 0.22uF 220nF 500V 10% 4.5×3.2mm

1. Giới thiệu

Tụ gốm dán 1812 C1812X224K501T là loại tụ điện gốm đa lớp (MLCC) dung lượng cao, với điện dung 0.22µF (220nF) và điện áp định mức lên tới 500V. Đây là lựa chọn tối ưu cho các mạch điện tử yêu cầu độ tin cậy cao, khả năng chịu áp lớn và độ ổn định trong dải nhiệt độ rộng. Bao gói chuẩn 1812 (kích thước 4.5 × 3.2mm) giúp sản phẩm phù hợp cho các thiết kế mạch công suất, thiết bị công nghiệp, nguồn switching và các hệ thống yêu cầu cách điện tốt.

2. Đặc điểm

• Loại tụ gốm đa lớp MLCC chất lượng cao, độ bền điện môi lớn.

• Điện dung 220nF (0.22µF), dung sai ±10%, đảm bảo ổn định trong ứng dụng thực tế.

• Điện áp định mức cao tới 500V, thích hợp cho các mạch điện áp trung bình và cao.

• Vật liệu X7R giúp ổn định điện dung trong dải nhiệt độ từ -55°C đến +125°C.

• Bao gói 1812 (4.5 × 3.2mm), kích thước lớn hơn các loại tụ gốm phổ thông, dễ nhận diện và hàn dán.

• Đáp ứng tiêu chuẩn SMT, phù hợp lắp đặt trong sản xuất công nghiệp và thiết bị điện tử chuyên dụng.

3. Thông số kỹ thuật

4. Ứng dụng

• Lọc nhiễu và khử xung áp trong các mạch nguồn switching, bộ biến tần.

• Dùng trong các thiết bị điện áp cao như mạch điều khiển động cơ, chiếu sáng LED công suất, thiết bị công nghiệp.

• Ổn định điện áp và giảm nhiễu trong bo mạch điều khiển, hệ thống viễn thông.

• Tách và ghép tín hiệu trong mạch RF, mạch đo lường, hệ thống nhúng.

• Thích hợp cho các ứng dụng cần tụ gốm chịu điện áp lớn mà vẫn giữ kích thước gọn gàng.

5. Kích thước

• Bao gói 1812 (theo chuẩn metric 4532): 4.5mm (dài) × 3.2mm (rộng) × ~2.0mm (cao).

• Kích thước lớn hơn so với 0805 hoặc 1206, giúp cải thiện khả năng chịu áp và dung lượng lưu trữ.

• Thiết kế chắc chắn, dễ thao tác trong quá trình lắp đặt, thích hợp cho mạch công nghiệp mật độ vừa và cao.
