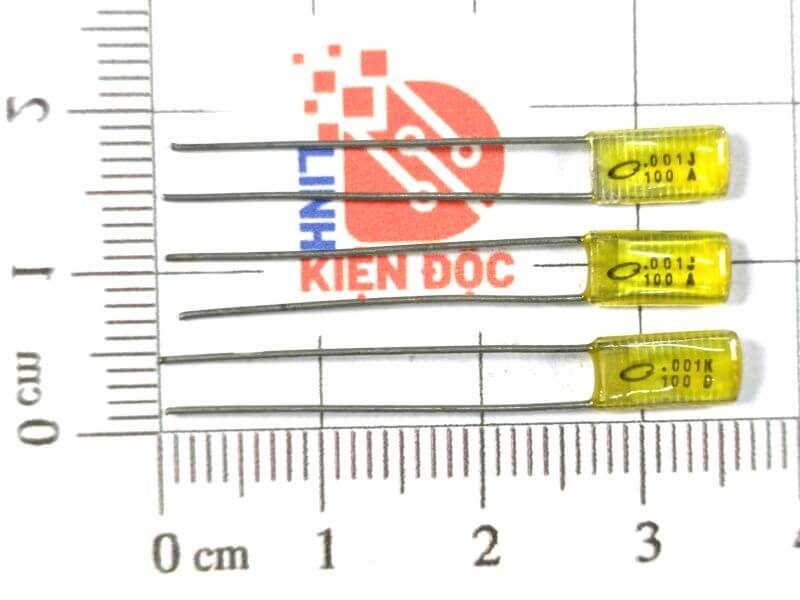

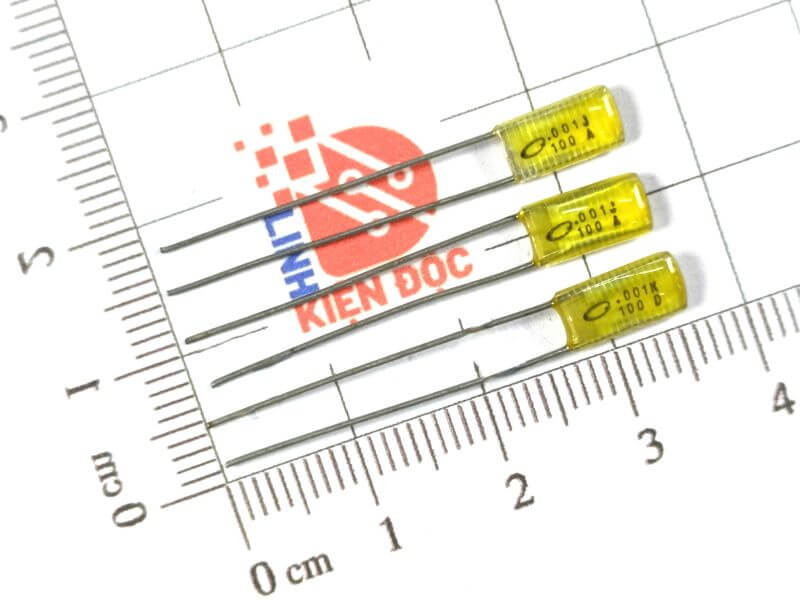

Tụ điện Film polyester .001J .001K

Giới thiệu chung

Tụ điện Film Polyester 0.001J hoặc 0.001K là loại tụ màng film sử dụng điện môi polyester, có dung lượng 0.001 µF (1 nF) và dung sai ký hiệu J tương ứng ±5% hoặc K tương ứng ±10%. Loại tụ này được ưa chuộng trong các mạch yêu cầu độ ổn định cao, tổn hao thấp và tuổi thọ lâu dài.

Đặc điểm:

• Dung sai ±5% (J) hoặc ±10% (K).

• Điện môi polyester ổn định, ít thay đổi điện dung theo nhiệt độ.

• Không phân cực, có thể đấu ở bất kỳ chiều nào.

• Dòng rò nhỏ, tổn hao thấp, làm việc ổn định.

• Tuổi thọ cao, chịu rung động và độ ẩm tốt.

Cấu tạo:

• Hai bản cực kim loại mỏng kẹp lớp điện môi polyester.

• Được cuộn hoặc xếp lớp, bọc nhựa epoxy hoặc nhựa trong suốt.

• Chân tụ bằng dây kim loại mạ thiếc, dễ hàn vào mạch in.

Thông số kỹ thuật

• Dung lượng: 0.001 µF (1 nF).

• Điện áp định mức: phổ biến 50V, 100V, 250V, 400V, 630V tùy loại.

• Dung sai: ±5% (J) hoặc ±10% (K).

• Nhiệt độ làm việc: -40 °C đến +85 °C hoặc +105 °C.

Ứng dụng:

• Mạch lọc nhiễu cao tần (RF).

• Ghép tín hiệu trong mạch audio hoặc RF.

• Mạch tạo dao động, định thời tần số cao.

• Lọc và chống nhiễu trong mạch nguồn xung.

• Các thiết bị điện tử dân dụng, công nghiệp, đo lường.

Lưu ý:

• Chọn đúng điện áp định mức để đảm bảo an toàn và độ bền.

• Không dùng trong môi trường nhiệt độ quá cao hoặc điện áp xung vượt giới hạn.

• Với mạch tần số cao, cần xem xét thông số ESR và hệ số tổn hao.

• Khi lắp ráp, tránh bẻ cong hoặc kéo mạnh chân tụ để không làm hỏng kết cấu bên trong.
