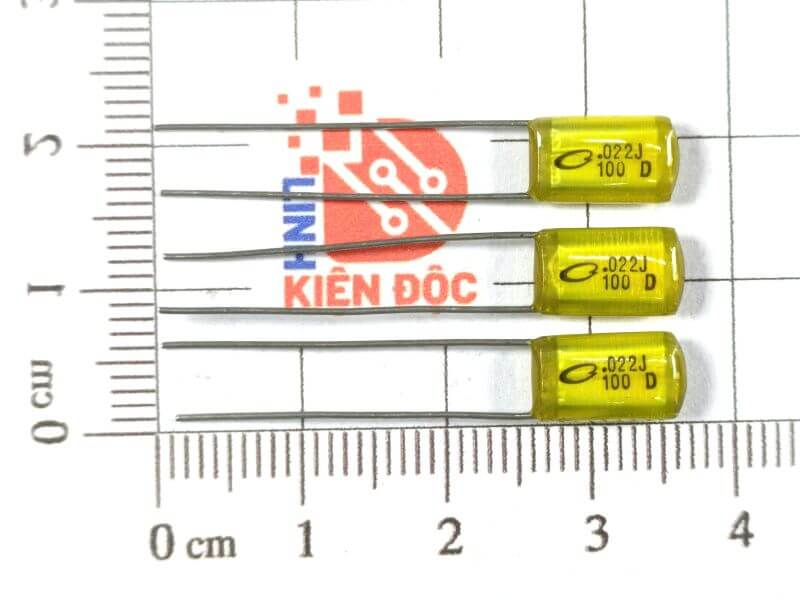

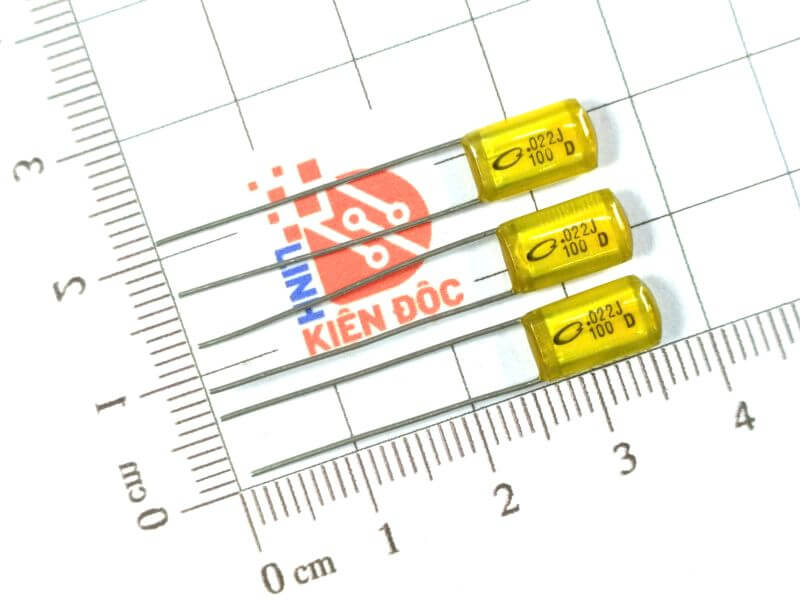

Tụ điện Film polyester .022J

Giới thiệu chung

Tụ điện Film Polyester 0.022J là loại tụ màng film sử dụng điện môi polyester, có dung lượng 0.022 µF (22 nF) và dung sai J tương ứng ±5%. Loại tụ này có ưu điểm độ ổn định cao, tổn hao thấp và khả năng làm việc bền bỉ trong nhiều môi trường, phù hợp cho cả mạch tín hiệu lẫn mạch nguồn.

Đặc điểm:

• Dung sai ±5% (J) cho độ chính xác điện dung cao.

• Điện môi polyester, ổn định tốt theo thời gian và nhiệt độ.

• Không phân cực, lắp đặt được ở bất kỳ chiều nào.

• Dòng rò nhỏ, tổn hao thấp.

• Tuổi thọ dài, chịu rung động và độ ẩm tốt.

Cấu tạo:

• Hai bản cực kim loại mỏng xen kẽ với lớp điện môi polyester.

• Dạng cuộn hoặc xếp lớp, bọc nhựa epoxy hoặc nhựa trong.

• Chân tụ bằng dây kim loại mạ thiếc, dễ hàn trên PCB.

Thông số kỹ thuật

• Dung lượng: 0.022 µF (22 nF).

• Điện áp định mức: thông dụng từ 50V, 100V, 250V, 400V đến 630V tùy loại.

• Dung sai: ±5% (J).

• Nhiệt độ làm việc: -40 °C đến +85 °C hoặc +105 °C.

Ứng dụng:

• Mạch lọc nhiễu và lọc nguồn.

• Ghép tín hiệu audio hoặc RF.

• Mạch định thời, tạo dao động.

• Lọc và ổn định điện áp trong nguồn xung.

• Các thiết bị điện tử dân dụng và công nghiệp.

Lưu ý:

• Chọn đúng điện áp định mức để tránh hư hỏng.

• Không sử dụng ở môi trường quá nóng hoặc điện áp xung cao vượt thông số cho phép.

• Với ứng dụng tần số cao, nên chú ý thông số ESR và hệ số tổn hao.

• Tránh bẻ hoặc kéo chân tụ mạnh khi lắp ráp để không làm hỏng kết cấu bên trong.
