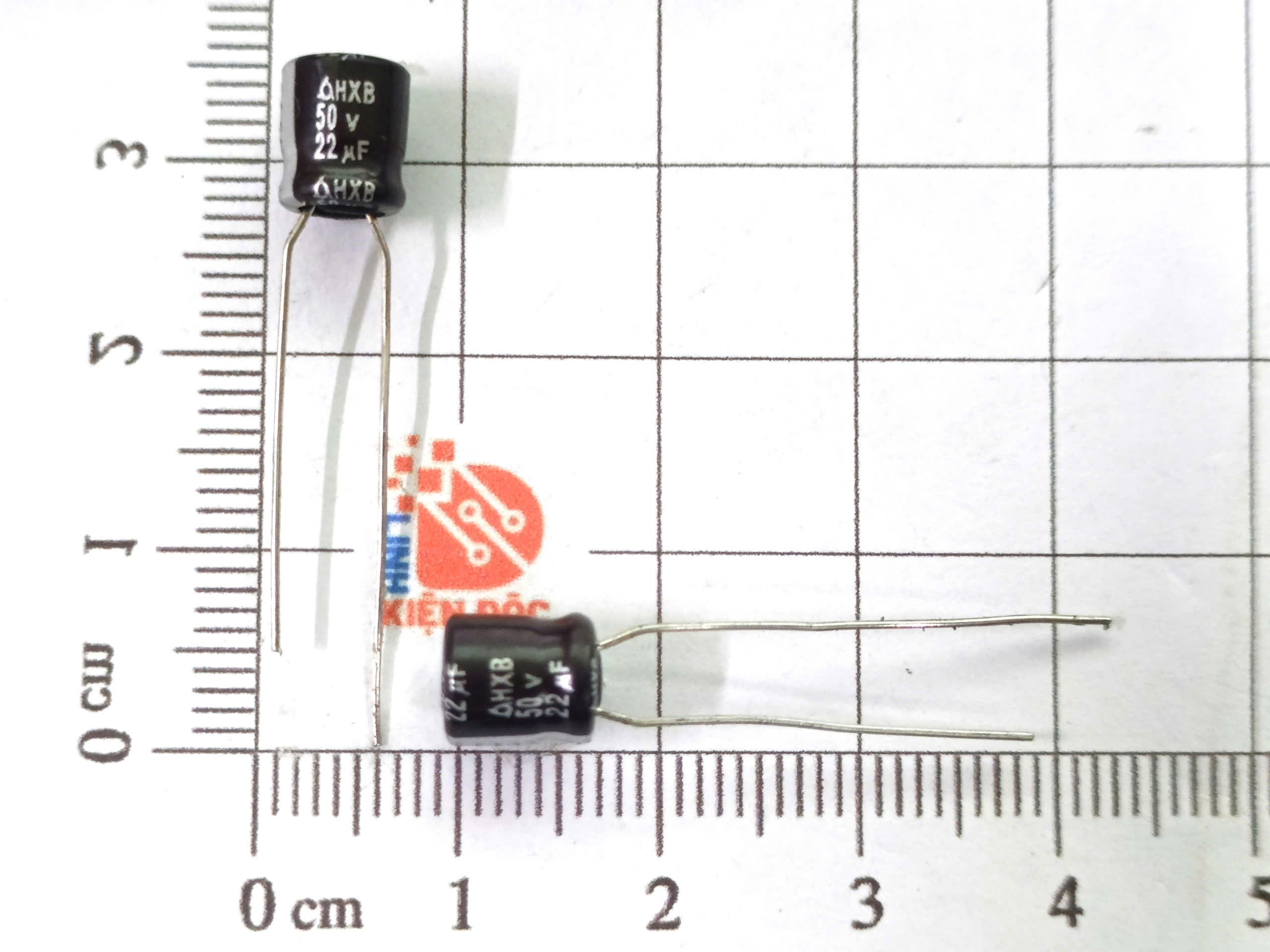

Tụ hóa 22UF 50V HXB kích thước 7x6mm

Giới thiệu chung

Tụ hoá 22µF 50V HXB là tụ điện phân nhỏ gọn, chuyên dùng trong các mạch nguồn DC, bộ lọc, mạch ổn áp và các thiết bị điện tử dân dụng. Với kích thước 7x6mm, tụ phù hợp các thiết kế PCB mật độ linh kiện cao.

Đặc điểm:

• Dung lượng 22µF – điện áp chịu 50V, dùng được trong nhiều mạch nguồn DC.

• Kích thước nhỏ, lắp vừa các PCB dày đặc linh kiện.

• Độ ổn định tốt, hoạt động bền trong thời gian dài.

• Dòng rò thấp, khả năng chịu nhiệt tương đối cao.

Cấu tạo:

• Lớp điện môi oxit nhôm tạo khả năng tích điện lớn.

• Cực tính rõ ràng (+ / –), tránh đấu ngược gây hỏng tụ.

• Vỏ nhôm bọc kín chống ẩm, chống rò điện.

• Hai chân cắm xuyên lỗ (radial) phù hợp nhiều loại mạch.

Thông số kỹ thuật

• Dung lượng: 22µF

• Điện áp định mức: 50V

• Nhiệt độ hoạt động: –40°C → +85°C (tùy lô sản xuất)

• Kiểu tụ: Tụ hóa phân cực (Electrolytic Capacitor)

• Dạng chân: Radial

• ESR: Mức trung bình (phù hợp mạch nguồn thông thường)

Kích thước

• Đường kính: 7mm

• Chiều cao: 6mm

• Khoảng cách chân: 2.5mm

Ứng dụng

• Lọc nguồn DC, làm phẳng điện áp sau chỉnh lưu.

• Giảm nhiễu, ổn định tín hiệu trong mạch điều khiển.

• Cấp nguồn đệm cho IC, vi điều khiển, module.

• Ứng dụng trong thiết bị dân dụng: quạt, loa mini, đầu DVD, bo nguồn nhỏ.

• Sửa chữa bo mạch điện tử công suất thấp.

Lưu ý khi sử dụng:

• Không đấu ngược cực (+ / –).

• Dùng điện áp ≤ 50V để đảm bảo độ bền.

• Tránh đặt gần linh kiện tỏa nhiệt cao.

• Nếu mạch xung tần số cao → chọn loại ESR thấp để đạt hiệu quả tốt hơn.
