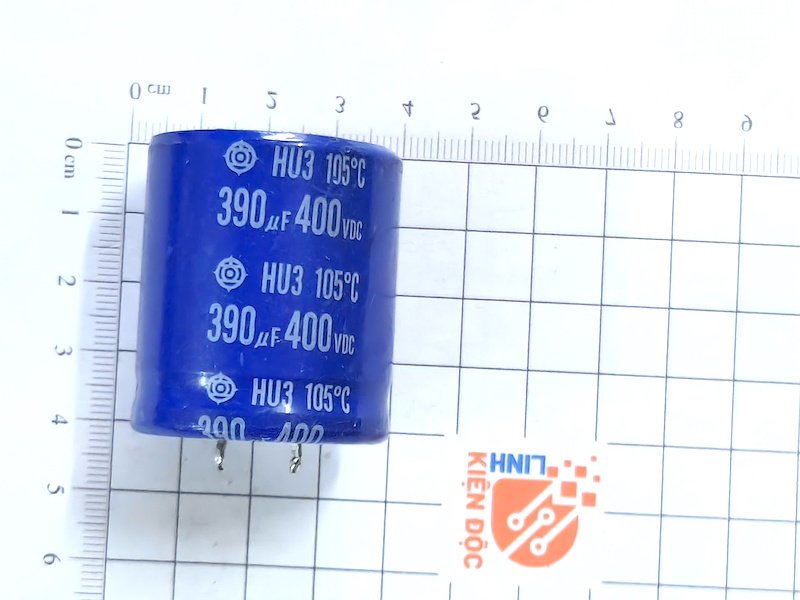

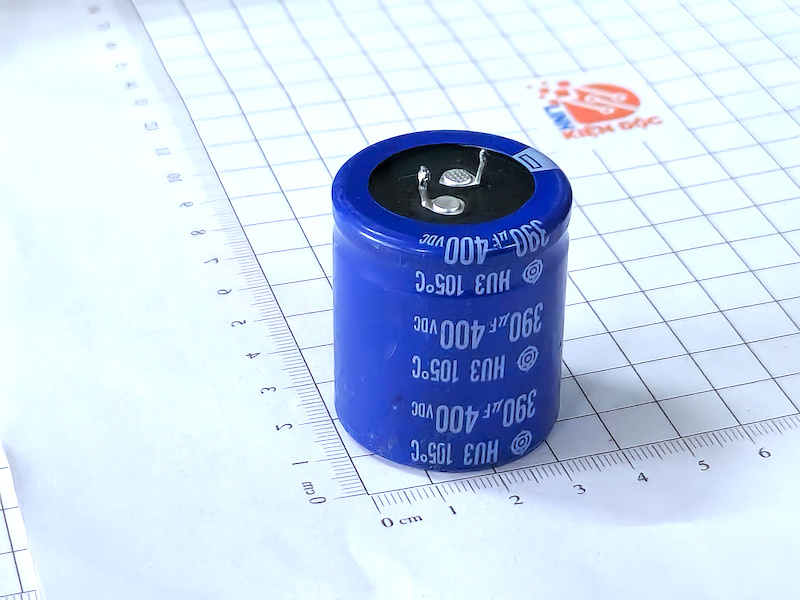

Tụ HU3 390µF 400V – Tụ hóa 30 × 40 mm Tháo máy

1. Giới thiệu

• HU3 là mã series của một số dòng tụ nhôm điện phân cao áp (Electrolytic Capacitor), thường thuộc nhóm tụ snap-in, dùng cho mạch nguồn công suất.

• Tụ 390µF 400V thường dùng trong nguồn xung (SMPS), UPS, biến tần, ampli công suất, thiết bị công nghiệp.

• Mức điện áp 400V phù hợp với bus DC sau khi chỉnh lưu từ lưới 220V AC.

2. Cấu tạo

• Anode (cực dương): Lá nhôm đã anod hóa tạo lớp oxit cách điện.

• Cathode (cực âm): Lá nhôm ngâm trong dung dịch điện phân.

• Điện phân + giấy cách điện: Tăng điện dung, dẫn điện.

• Vỏ nhôm hình trụ: Bọc nhựa, có rãnh thoát khí (vent).

• Chân snap-in: Gắn chắc trên bo mạch nguồn công suất.

3. Thông số kỹ thuật

4. Chức năng

• Lọc nguồn DC cao áp sau chỉnh lưu từ AC.

• Giảm gợn sóng (ripple) và nhiễu trong mạch nguồn.

• Ổn định điện áp bus DC, cung cấp nguồn sạch cho tải.

• Tích trữ năng lượng, phóng điện khi tải cần dòng cao.

• Bảo vệ linh kiện công suất (MOSFET, IGBT, IC nguồn).

5. Ứng dụng

• Bộ nguồn chuyển mạch (SMPS).

• Biến tần, UPS, inverter năng lượng mặt trời.

• Ampli công suất lớn, thiết bị âm thanh.

• Tivi, điều hòa, máy giặt, tủ lạnh.

• Thiết bị công nghiệp, robot, tự động hóa.

6. Cách kiểm tra

• Quan sát bằng mắt: Nếu tụ phồng, nứt, rỉ dịch → hỏng.

• Đo điện dung bằng LCR meter: Giá trị thực tế trong khoảng 310 – 470 µF (±20%) → tụ còn tốt.

• Đo ESR: ESR thấp → tụ đạt; ESR cao → tụ yếu.

• Trong mạch: Nếu nguồn dao động, kêu, hoặc điện áp không ổn định → có thể tụ đã suy giảm.
