Tụ lọc nguồn 0.22uF 280VAC CBB62B P=10mm

Giới thiệu chung

Tụ CBB62B X2 0.22µF – 280VAC là tụ film polypropylene chuyên dùng cho các mạch lọc nhiễu và chống xung áp trực tiếp trên đường AC. Đây là dòng tụ an toàn Class X2 có độ bền cao, ổn định và được sử dụng rất phổ biến trong thiết bị điện gia dụng.

1. Đặc điểm

• Chịu AC trực tiếp: thiết kế chuẩn X2, hoạt động an toàn khi mắc song song nguồn 220VAC.

• Tự phục hồi (Self-Healing): lớp phủ kim loại PP có khả năng tự tái tạo điểm hỏng do xung áp.

• Độ bền cao – tuổi thọ dài, chịu được môi trường rung, ẩm và biến thiên nhiệt độ.

• Tổn hao thấp, tính ổn định điện dung tốt theo thời gian.

• Kích thước nhỏ gọn, dễ lắp đặt trong mạch nguồn, mạch lọc, thiết bị dân dụng.

• Đạt nhiều tiêu chuẩn an toàn quốc tế: UL, CQC, ENEC/VDE, KC.

2. Cấu tạo

Tụ được chế tạo dựa trên công nghệ màng polypropylene:

• Lớp màng PP phủ kim loại (metalized PP) cuộn nhiều lớp.

• Bọc kín bằng vỏ nhựa epoxy màu vàng cách điện, chống ẩm.

• Hai chân cắm thẳng bố trí song song, cách nhau 10mm.

• Toàn bộ khối tụ được ép chặt để đảm bảo độ bền cơ và độ ổn định khi hoạt động lâu dài.

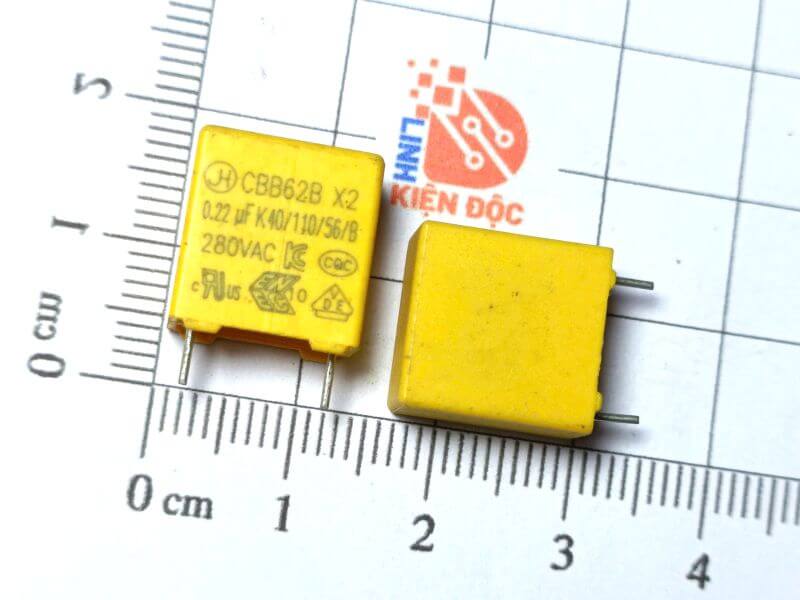

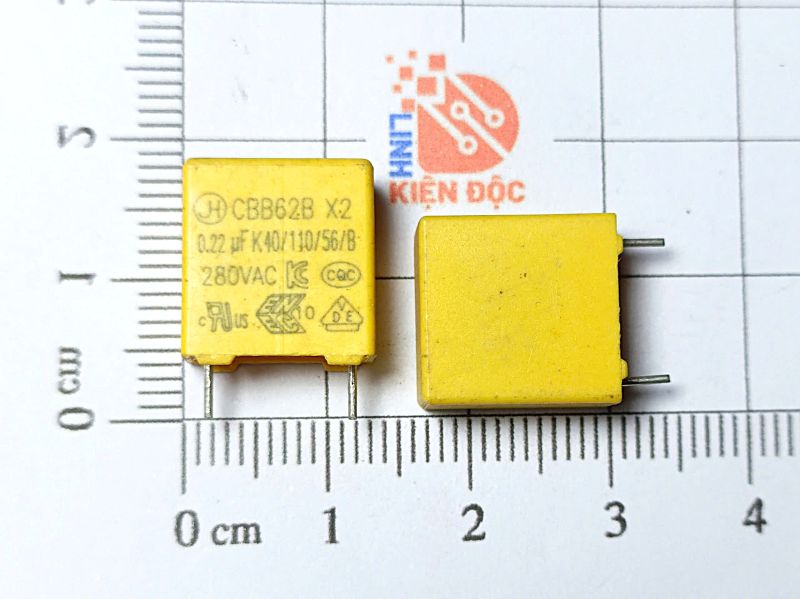

3. Kích thước thực tế

• Chiều dài: ~18 mm

• Chiều cao: ~16 mm

• Độ dày: ~10 mm

• Pitch chân: 10 mm

• Đường kính chân: ~0.6 mm

4. Thông số kỹ thuật

• Điện dung: 0.22 µF (220nF)

• Điện áp định mức: 280VAC (X2)

• Dung sai: ±10% (K)

• Nhiệt độ hoạt động: K40/110/56/B

• Tần số: 50/60Hz

• Loại tụ: Film Polypropylene – tự phục hồi

• Chứng nhận: UL, ENEC/VDE, CQC, KC

5. Ứng dụng

• Lọc nhiễu EMI/RFI cho thiết bị 220VAC

• Tụ chống xung áp, bảo vệ mạch điện

• Tụ bypass trong mạch switching

• Tụ rơi nguồn không cách ly

• Thiết bị gia dụng: quạt, bếp từ, máy bơm, biến tần…
