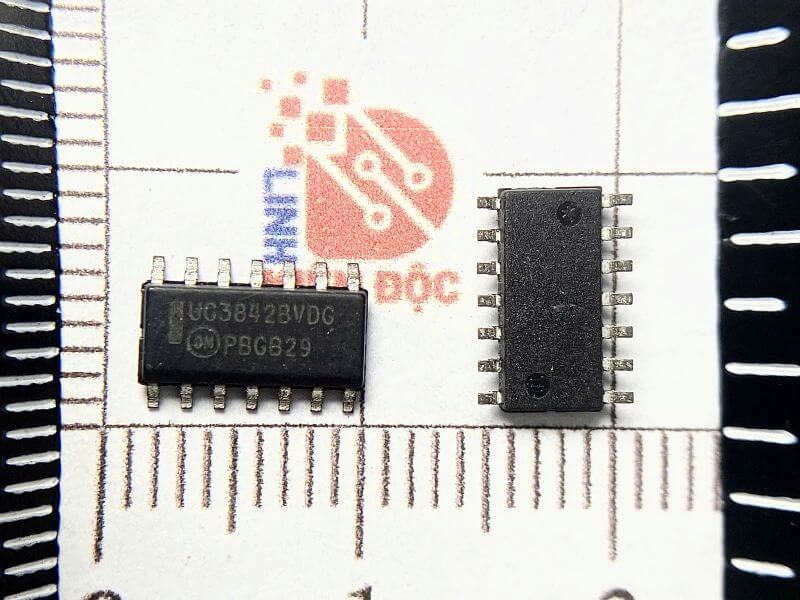

UC3842BVDG IC điều khiển nguồn xung SOP-14

1. Giới thiệu

UC3842BVDG là IC điều khiển PWM (Pulse Width Modulation) dòng trung được sử dụng phổ biến trong các mạch nguồn xung chuyển mạch như flyback, forward, buck và boost. Với thiết kế chuyên biệt cho các ứng dụng hiệu suất cao, UC3842BVDG cung cấp khả năng điều khiển chính xác điện áp đầu ra, bảo vệ mạch và hoạt động ổn định trong nhiều điều kiện. Sản phẩm đóng gói dạng SOP-14, phù hợp với thiết kế mạch dán (SMD), tiết kiệm không gian trên PCB.

2. Đặc điểm

• Điều khiển chế độ dòng giúp phản ứng nhanh và ổn định hơn so với chế độ điện áp

• Điện áp tham chiếu 5V chính xác ±1%

• Tích hợp bộ dao động có thể điều chỉnh tần số làm việc

• Chức năng bảo vệ: khóa khi điện áp thấp (UVLO), bảo vệ quá tải

• Dòng khởi động thấp, phù hợp với thiết kế tiết kiệm năng lượng

• Dạng SMD nhỏ gọn, thuận tiện cho lắp ráp tự động

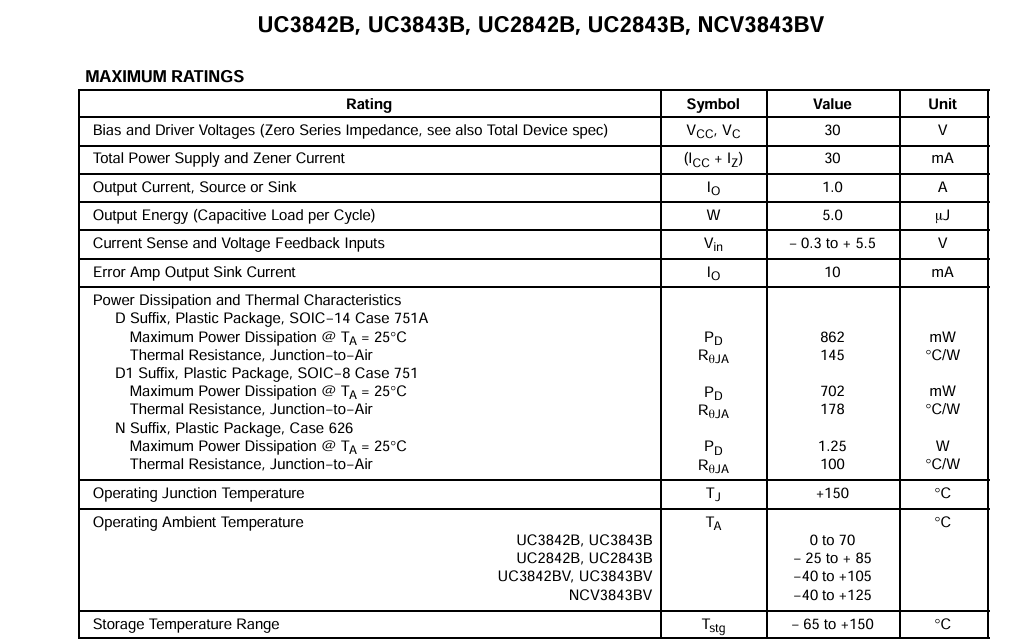

3. Thông số kỹ thuật

• Mã linh kiện: UC3842BVDG

• Loại IC: Bộ điều khiển nguồn xung PWM, chế độ dòng

• Điện áp hoạt động (V_CC): 12V – 30V

• Dòng khởi động (Start-up current): < 1 mA

• Dòng hoạt động (Operating current): khoảng 11 mA

• Tần số dao động: điều chỉnh được (thường 52 kHz)

• Điện áp tham chiếu nội bộ: 5V ±1%

• Chế độ bảo vệ: UVLO, bảo vệ quá tải

• Cấu hình đầu ra: Push-pull hoặc open-collector

• Giao tiếp điều khiển bên ngoài: thông qua chân sense current và feedback

• Đóng gói: SOP-14 (SMD)

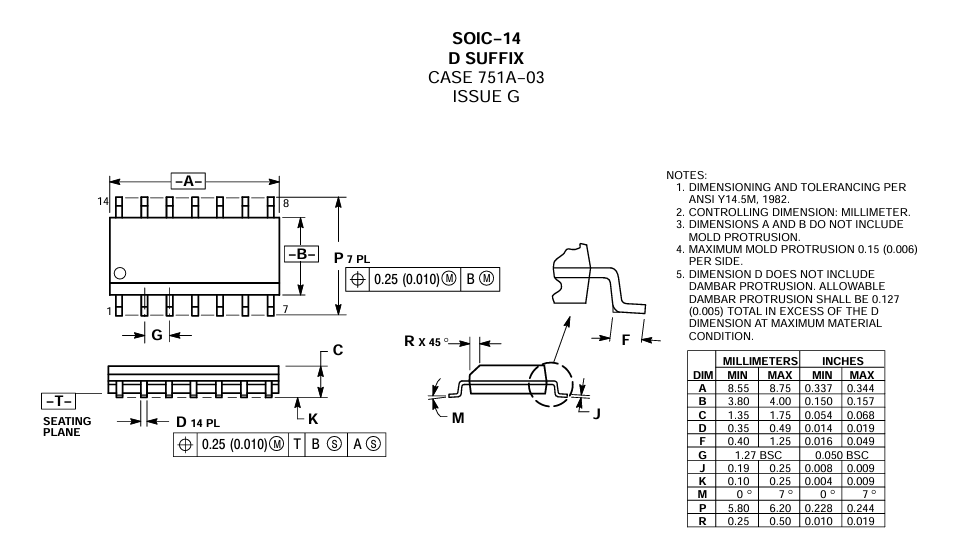

4. Kích thước

5. Ứng dụng

• Bộ nguồn xung (SMPS) trong thiết bị điện tử, máy tính, thiết bị viễn thông

• Mạch nguồn flyback cho TV, màn hình, adapter

• Mạch nguồn forward, buck/boost converter

• Các thiết kế nguồn chuyển mạch có yêu cầu điều chỉnh điện áp ổn định

• Hệ thống điều khiển nguồn cho thiết bị dân dụng, công nghiệp
