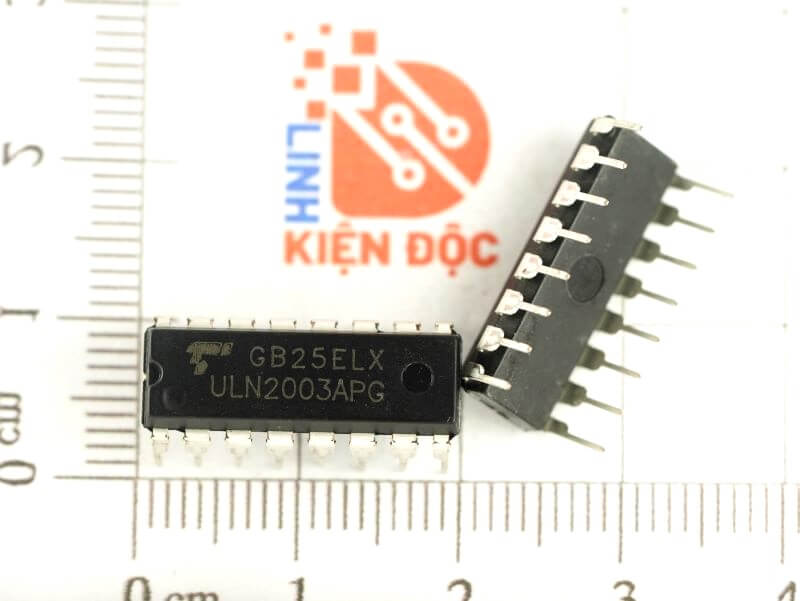

ULN2003APG, ULN2003AN DIP-16
7,000₫
Mã sản phẩm :ULN2003APG
Loại linh kiện: IC
Kiểu chân: DIP16
Hình thức : Mới
Tình trạng : Còn hàng
Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0973549046
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
Kinh doanh 1: 0333595662
Kinh doanh 2: 0973549046
(Giờ làm việc: 8h đến 18h từ T2-T7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ
Giới thiệu về IC ULN2003A
ULN2003A là dãy bóng bán dẫn Darlington điện áp cao, dòng điện cao. Mỗi dãy gồm bảy cặp Darlington npn có đầu ra điện áp cao với điốt kẹp catốt chung để chuyển mạch tải cảm ứng. Định mức dòng điện cực góp của một cặp Darlington đơn là 500 mA. Các cặp Darlington có thể được song song để có khả năng dòng điện cao hơn. Các ứng dụng bao gồm trình điều khiển rơle, trình điều khiển búa, trình điều khiển đèn, trình điều khiển màn hình (LED và xả khí), trình điều khiển đường dây và bộ đệm logic.
ULN2003A có điện trở cơ sở 2,7 kΩ cho mỗi cặp Darlington để vận hành trực tiếp với các thiết bị TTL hoặc CMOS 5V.
Đặc trưng kỹ thuật
- Dòng điện cực thu định mức 500 mA (Đầu ra đơn)
- Đầu ra điện áp cao: 50 V
- Điốt kẹp đầu ra
- Đầu vào tương thích với nhiều loại Logic
- Ứng dụng trình điều khiển rơle
Thông tin kỹ thuật
Sơ đồ logic
Ứng dụng
Sơ đồ chân
Kích thước IC ULN2003A
Xem thêm: Nhiều sản phẩm IC chuyên dụng khác
Datasheet ULN2003A
