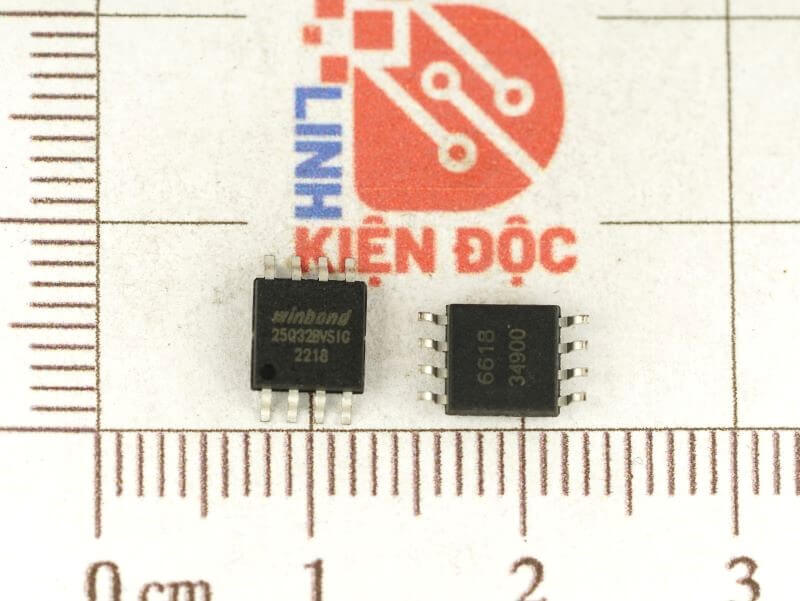

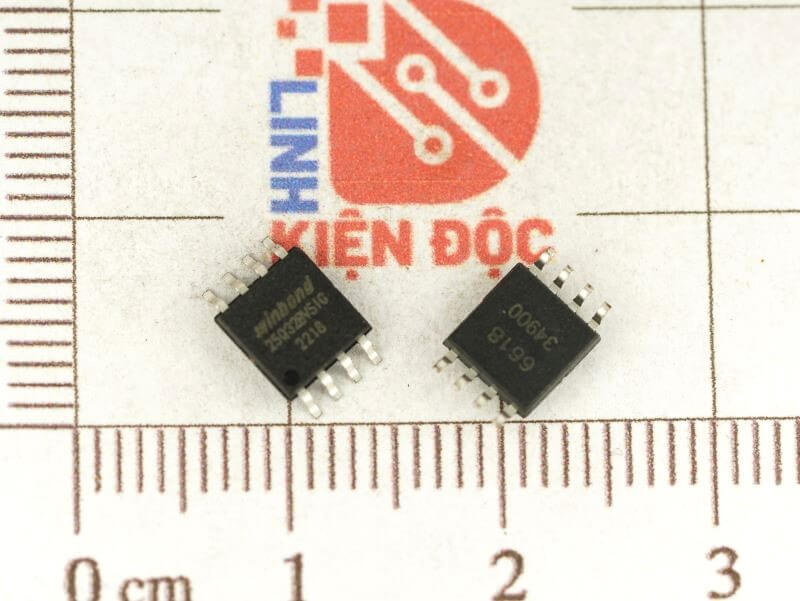

W25Q32BVSIG Winbond IC nhớ 32M-BIT SOP-8

Giới thiệu về IC 25Q32BVSIG

W25Q32BV (8M-bit) là bộ nhớ Flash tuần tự cung cấp giải pháp lưu trữ cho các hệ thống có không gian, chân cắm và nguồn điện hạn chế. Dòng 25Q cung cấp tính linh hoạt và hiệu suất vượt xa các thiết bị Flash tuần tự thông thường. Chúng lý tưởng để che mã vào RAM, thực thi mã trực tiếp từ Dual/Quad SPI (XIP) và lưu trữ giọng nói, văn bản và dữ liệu. Thiết bị hoạt động trên một nguồn điện 2,7V đến 3,6V duy nhất với mức tiêu thụ dòng điện thấp tới 4mA khi hoạt động và 1μA khi tắt nguồn. Mảng W25Q32BV được tổ chức thành 4.096 trang có thể lập trình, mỗi trang có 256 byte. Có thể lập trình tối đa 256 byte cùng một lúc.

W25Q32BV hỗ trợ Giao diện ngoại vi nối tiếp (SPI) chuẩn và đầu ra Dual/Quad hiệu suất cao cũng như SPI I/O Dual/Quad: Đồng hồ nối tiếp, Chọn chip, I/O dữ liệu nối tiếp (DI), I/O1 (DO), I/O2 (/WP) và I/O3 (/HOLD).

Đặc trưng kỹ thuật

• Họ bộ nhớ SpiFlash
  – W25Q32BV: 32M-bit / 4M-byte (4.194.304)
  – 256 byte cho mỗi trang có thể lập trình
  – SPI chuẩn: CLK, /CS, DI, DO, /WP, /Hold
  – SPI kép: CLK, /CS, IO0, IO1, /WP, /Hold
  – SPI bốn: CLK, /CS, IO0, IO1, IO2, IO3
• Bộ nhớ flash nối tiếp hiệu suất cao nhất
  – Đồng hồ SPI kép 104MHz / SPI bốn 80MHz
  – SPI kép/bốn tương đương 208/320MHz
  – Tốc độ truyền dữ liệu liên tục 40MB/giây
  – Lên đến 8X so với Flash nối tiếp thông thường
  – Hơn 100.000 chu kỳ xóa/lập trình(1)
  – Lưu giữ dữ liệu hơn 20 năm
• “Chế độ đọc liên tục” hiệu quả
  – Chi phí lệnh thấp
  – Đọc liên tục với 8/16/32/64-Byte Wrap
  – Chỉ cần 8 xung nhịp để truy cập bộ nhớ
  – Cho phép hoạt động XIP (thực thi tại chỗ) thực sự
  – Hoạt động tốt hơn X16 Parallel Flash
• Công suất thấp, Phạm vi nhiệt độ rộng
  – Nguồn cung cấp đơn 2,7 đến 3,6V
  – Dòng điện hoạt động 4mA, <1μA Tắt nguồn (điển hình)
  – Phạm vi hoạt động -40°C đến +85°C
• Kiến trúc linh hoạt với các sector 4KB
  – Xóa sector/khối thống nhất (4/32/64K-byte)
  – Lập trình một đến 256 byte
  – Xóa/Chương trình Tạm dừng & Tiếp tục
• Các tính năng bảo mật nâng cao
  – Bảo vệ ghi phần mềm và phần cứng
  – Bảo vệ mảng bổ sung 4KB trên cùng/dưới cùng
  – Khóa nguồn điện và bảo vệ OTP
  – ID duy nhất 64-bit cho mỗi thiết bị
  – Các tham số có thể khám phá (SFDP) Đăng ký
  – 3X256-Byte Đăng ký bảo mật với khóa OTP
  – Bit đăng ký trạng thái dễ bay hơi và không dễ bay hơi

Thông số kỹ thuật

Trạng thái bảo vệ

Sơ đồ chân

Kích thước IC 25Q32BVSIG

Xem thêm: Nhiều sản phẩm IC nguồn khác

Datasheet 25Q32BVSIG
