W340, W340V, ACPL-W340 Opto Driver SOP-6

Giới thiệu về ACPL-W340

ACPL-W340 chứa đèn LED AlGaAs, được ghép nối quang học với mạch tích hợp có tầng đầu ra nguồn. Bộ ghép quang này phù hợp lý tưởng để điều khiển IGBT và MOSFET công suất được sử dụng trong các ứng dụng biến tần điều khiển động cơ. Dải điện áp hoạt động cao của tầng đầu ra cung cấp điện áp điều khiển theo yêu cầu của các thiết bị điều khiển cổng. Điện áp và dòng điện đầu ra cực đại cao được cung cấp bởi bộ ghép quang này khiến nó trở nên lý tưởng cho IGBT truyền động trực tiếp với định mức lên tới 1200V/50A. Đối với các IGBT có xếp hạng cao hơn, bộ ghép quang này có thể được sử dụng để điều khiển một giai đoạn nguồn riêng biệt điều khiển cổng IGBT. ACPL-W340 có điện áp cách điện cao nhất lần lượt là VIORM = 891Vpeak và VIORM = 1140Vpeak trong tiêu chuẩn IEC/EN/DIN EN 60747-5-5

Đặc trưng kỹ thuật ACPL-W340

• Dòng điện đầu ra cực đại tối đa 1.0A
• Dòng điện đầu ra cực đại tối thiểu 0,8A
• Điện áp đầu ra từ đường ray đến đường ray
• Độ trễ lan truyền tối đa 200 ns
• Chênh lệch độ trễ lan truyền tối đa 100 ns
• Đầu vào dòng LED có độ trễ
• Loại bỏ chế độ chung (CMR) tối thiểu 35 kV/µs tại VCM = 1500V
• ICC = dòng cung cấp tối đa 3,0 mA
• Bảo vệ khóa điện áp (UVLO) với hiện tượng trễ
• Phạm vi VCC hoạt động rộng: 15V đến 30V
• Phạm vi nhiệt độ công nghiệp: –40°C đến +105°C

Sơ đồ cấu tạo ACPL-W340

Thông số kỹ thuật ACPL-W340

Các ứng dụng ACPL-W340

• Điều khiển IGBT/MOSFET
• Bộ điều khiển động cơ AC và DC không chổi than
• Biến tần năng lượng tái tạo
• Biến tần công nghiệp
• Chuyển đổi nguồn điện

Xem thêm: Nhiều sản phẩm Opto khác tại đây

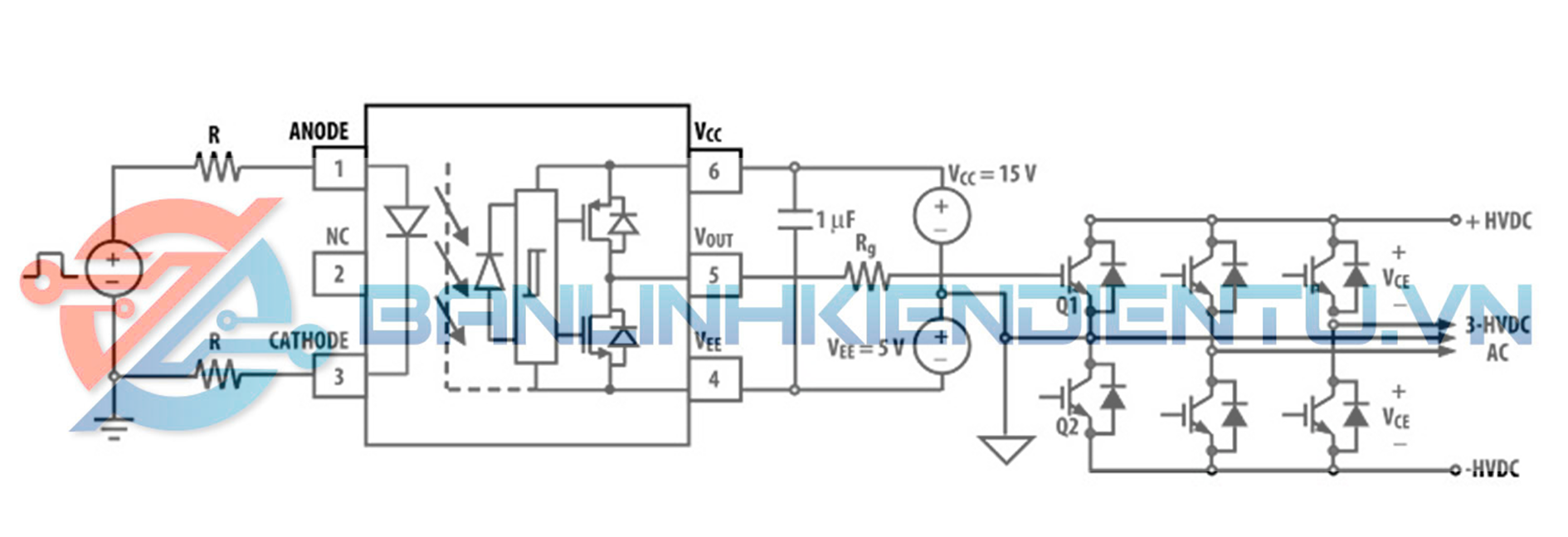

Mạch ứng dụng với đèn LED điện trở chia

Kích thước ACPL-W340

Datasheet ACPL-W340
