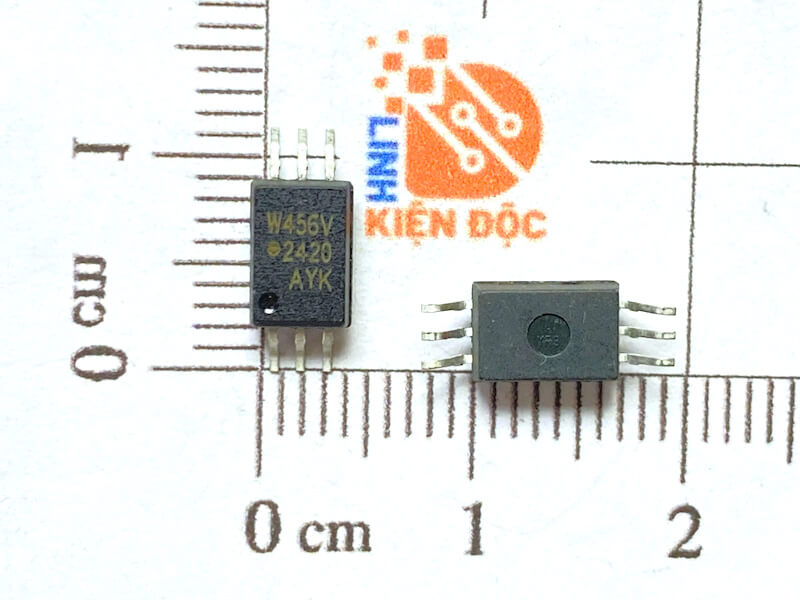

W456V, ACPL-W456V Opto SOP-6

Giới thiệu về ACPL-W456V

ACPL-W456V là một optocoupler tốc độ cao của hãng Broadcom (Avago Technologies). Thiết bị này được thiết kế để cung cấp cách ly tín hiệu giữa mạch đầu vào và đầu ra, thường được sử dụng trong các ứng dụng truyền tín hiệu tốc độ cao và cần cách ly điện áp cao.

Đặc điểm nổi bật

• Tốc độ truyền tín hiệu cao:
  • Hỗ trợ tốc độ truyền dữ liệu lên đến 10 Mbps.
• Cách ly điện áp cao:
  • Điện áp cách ly định mức lên đến 5000 Vrms (1 phút).
• Đáp ứng nhanh:
  • Thời gian trễ truyền tín hiệu thấp (tPHL/tPLH ~ 100ns).
• Tiêu thụ điện năng thấp:
  • Đặc biệt tiết kiệm năng lượng trong các ứng dụng yêu cầu hoạt động liên tục.
• Thiết kế tối ưu:
  • Có tích hợp diode LED phát hồng ngoại và một mạch phát hiện ánh sáng trên một module duy nhất.
  • Được bảo vệ chống nhiễu điện từ (EMI).
• Tuân thủ tiêu chuẩn cách ly:
  • Đáp ứng các tiêu chuẩn an toàn quốc tế, như UL1577, IEC/EN/DIN EN 60747-5-5.

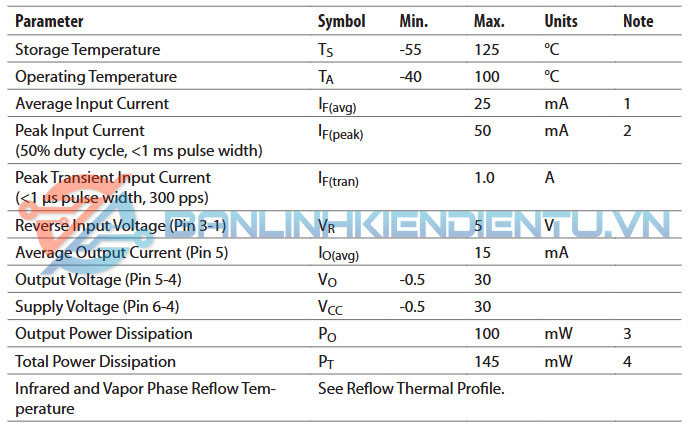

Thông số kỹ thuật ACPL-W456V

• Tốc độ truyền tín hiệu: Lên đến 10 Mbps.
• Điện áp cách ly: 5000 Vrms.
• Nguồn cấp: 2.7V đến 5.5V (Vcc).
• Dòng LED đầu vào (IF): Tối đa 20mA.
• Dòng tiêu thụ: < 10 mA.
• Thời gian trễ: ~100 ns (tYP).
• Dải nhiệt độ hoạt động: -40°C đến +105°C.

Ứng dụng ACPL-W456V

• Truyền dữ liệu cách ly:
  • Sử dụng trong các giao tiếp tín hiệu giữa các mạch có điện áp khác nhau.
• Cách ly mạch điều khiển và tải:
  • Dùng trong mạch điều khiển động cơ, biến tần.
• Bảo vệ tín hiệu:
  • Ngăn ngừa nhiễu điện từ hoặc xung điện áp ảnh hưởng đến tín hiệu điều khiển.
• Ứng dụng công nghiệp:
  • Điều khiển PLC, hệ thống cảm biến và truyền tín hiệu tốc độ cao trong môi trường công nghiệp.
• Nguồn cấp cách ly:
  • Cách ly tín hiệu điều khiển trong các bộ nguồn chuyển mạch (SMPS).

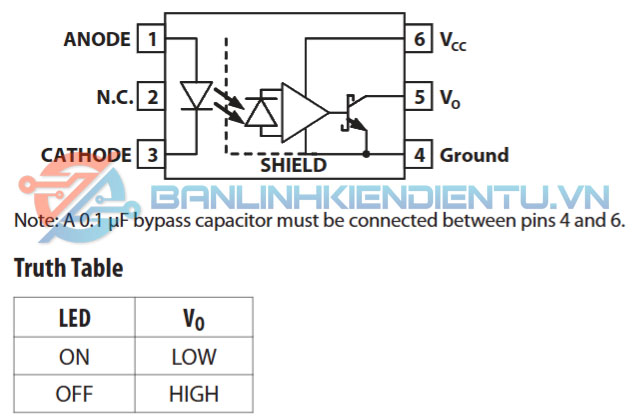

Sơ đồ cấu tạo và bảng sự thật

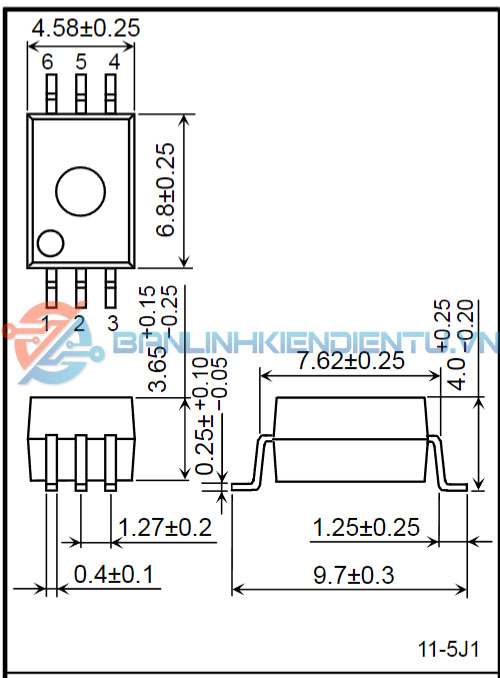

Kích thước ACPL-W456V

Xem thêm: Nhiều sản phẩm Opto khác Tại đây

Datasheet ACPL-W456V
