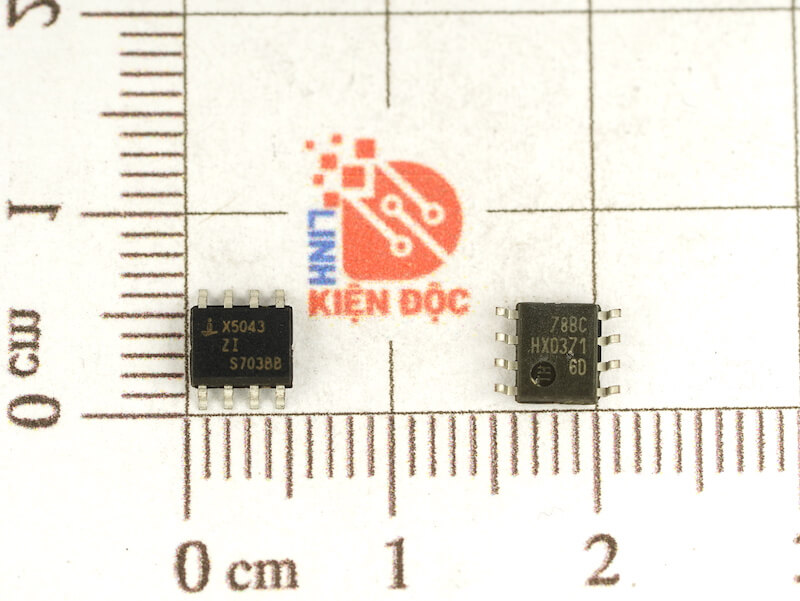

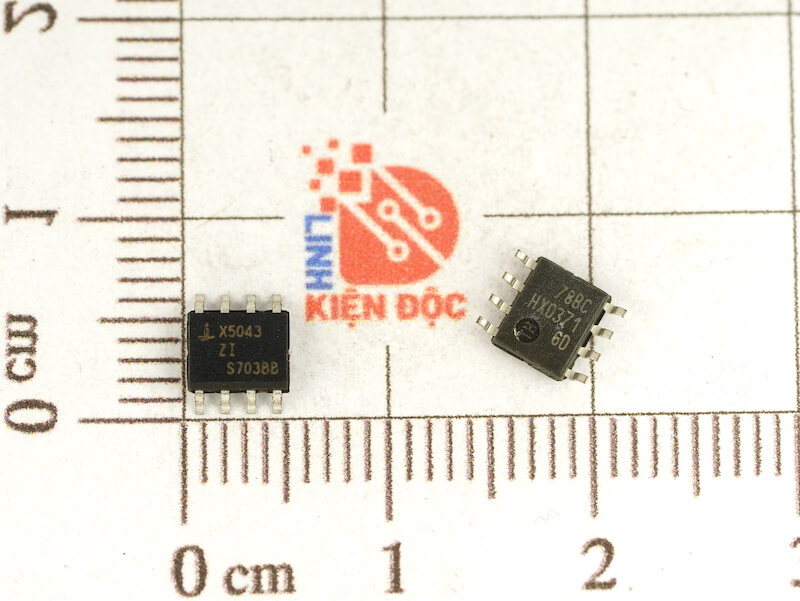

X5043 IC chức năng SOP-8

Giới thiệu chung về IC X5043

X5043 là một chip tích hợp (IC) được thiết kế để cung cấp các chức năng giám sát quan trọng cho bộ vi xử lý và hệ thống điện tử. Nó kết hợp bốn tính năng chính trong một gói nhỏ gọn 8 chân:

1. Kiểm soát khởi động lại khi cấp nguồn (Power-on Reset Control): Đảm bảo CPU khởi động đúng cách khi nguồn điện được bật hoặc phục hồi sau sự cố.
2. Giám sát điện áp nguồn (Supply Voltage Supervision): Liên tục theo dõi điện áp cấp nguồn (VCC​) và kích hoạt reset nếu điện áp xuống dưới ngưỡng an toàn (brownout/power-fail protection).
3. Bộ hẹn giờ giám sát (Watchdog Timer): Một cơ chế an toàn độc lập, kích hoạt reset nếu MCU/CPU bị treo hoặc không phản hồi trong một khoảng thời gian nhất định.
4. Bộ nhớ EEPROM nối tiếp 4Kbit (4K SPI EEPROM): Cung cấp khả năng lưu trữ dữ liệu không bay hơi (non-volatile storage) cho các thông tin cấu hình, tham số hoạt động, hoặc nhật ký hệ thống.

Sự tích hợp này giúp giảm số lượng linh kiện, tiết kiệm không gian trên bo mạch (đặc biệt là với gói SOP-8 nhỏ gọn), giảm chi phí hệ thống và nâng cao độ tin cậy tổng thể.

Sơ đồ chân IC X5043

Thông số kỹ thuật nổi bật IC X5043

• Nhà sản xuất: Renesas Electronics (trước đây là Intersil, Xicor).
• Loại IC: CPU Supervisor (Giám sát hệ thống) với EEPROM SPI tích hợp.
• Kiểu đóng gói: SOP-8 (SOIC-8).
• Điện áp cung cấp (VCC​):
  • Có các phiên bản cho dải điện áp rộng: 2.7V đến 5.5V (thích hợp cho cả hệ thống 3.3V và 5V).
  • Cũng có các phiên bản cho dải hẹp hơn như 4.5V đến 5.5V (chỉ 5V).
• Điện áp ngưỡng Reset (VTRIP​): Có nhiều mức cài đặt sẵn để lựa chọn, ví dụ: 4.63V, 4.38V (cho hệ thống 5V) hoặc 2.93V, 2.63V (cho hệ thống 3.3V). Một số biến thể có thể cho phép điều chỉnh hoặc lập trình lại ngưỡng này.
• Thời gian trễ Reset (Reset Timeout Period): Điển hình 400ms (có thể có các giá trị khác tùy phiên bản).
• Bộ hẹn giờ giám sát (Watchdog Timer):
  • Các khoảng thời gian chờ (timeout interval) có thể lựa chọn (ví dụ: 100ms, 600ms, 1.4s, 10s).
  • Cho phép làm mới bằng cách gửi tín hiệu qua chân SI/SO.
• Bộ nhớ EEPROM: 4Kbit (tức là 512 byte, tổ chức 512 x 8 bit).
• Giao diện EEPROM: SPI (Serial Peripheral Interface).
  • Tốc độ xung nhịp hỗ trợ: lên tới 3.3MHz.
• Độ bền ghi EEPROM: 1 triệu chu kỳ ghi (minimum).
• Thời gian lưu giữ dữ liệu EEPROM: 100 năm (minimum).
• Dòng điện tiêu thụ: Rất thấp.
  • Chế độ hoạt động: <1mA (tối đa).
  • Chế độ chờ (Idle current): <50µA (tối đa khi watchdog bật), <10µA (tối đa khi watchdog tắt).
• Nhiệt độ hoạt động:
  • Phiên bản thương mại (Commercial): 0°C đến 70°C.
  • Phiên bản công nghiệp (Industrial): -40°C đến +85°C.
• Các tính năng bảo vệ khác:
  • Block Lock™ Protection: Cho phép bảo vệ các khối bộ nhớ EEPROM cụ thể khỏi việc ghi đè (ví dụ: 1/4, 1/2, hoặc toàn bộ mảng).
  • Inadvertent Write Protection: Bảo vệ dữ liệu trong EEPROM khỏi các lỗi ghi ngẫu nhiên, đặc biệt trong các điều kiện điện áp không ổn định.
  • Pin Write Protect (WP) để khóa ghi thủ công.

Cấu tạo (Sơ đồ chân Pinout điển hình cho SOIC-8)

Sơ đồ chân của X5043 trong gói SOIC-8 thường bao gồm các chân sau. (Lưu ý: Luôn tham khảo datasheet cụ thể của phiên bản X5043 bạn đang sử dụng, vì có thể có một số biến thể nhỏ):

• Chân 1 (WP – Write Protect): Chân điều khiển bảo vệ ghi cho EEPROM.
  • Nối lên VCC​ để bảo vệ ghi (không cho phép ghi).
  • Nối xuống GND để cho phép ghi.
• Chân 2 (CS – Chip Select): Chân chọn chip cho giao tiếp SPI với EEPROM.
  • Mức thấp (Low) để chọn chip và bắt đầu giao tiếp.
  • Mức cao (High) để bỏ chọn chip.
• Chân 3 (SCK – Serial Clock): Chân xung nhịp nối tiếp cho giao tiếp SPI.
• Chân 4 (GND): Chân đất của IC.
• Chân 5 (SO – Serial Output): Chân dữ liệu ra nối tiếp (MISO trong giao tiếp SPI) từ EEPROM.
• Chân 6 (SI – Serial Input): Chân dữ liệu vào nối tiếp (MOSI trong giao tiếp SPI) vào EEPROM. Cũng được sử dụng để làm mới bộ hẹn giờ giám sát (watchdog).
• Chân 7 (RESET / RESET): Chân đầu ra tín hiệu reset.
  • X5043 có thể có hai phiên bản:
    • RESET (Active Low): Tín hiệu reset ở mức thấp khi tích cực.
    • RESET (Active High): Tín hiệu reset ở mức cao khi tích cực.
  • Tín hiệu này được kích hoạt bởi các sự kiện: Power-on, VCC​ thấp (brownout), hoặc watchdog timeout.
• Chân 8 (VCC – Supply Voltage): Chân cấp nguồn dương cho IC.

Cấu trúc bên trong (khái quát): Bên trong X5043 tích hợp các khối chức năng chính:

• Mạch giám sát điện áp (Voltage Monitor) với bộ so sánh (Comparator) và mạch tham chiếu điện áp chính xác.
• Mạch tạo reset (Reset Generator) với bộ định thời gian trễ.
• Bộ hẹn giờ giám sát (Watchdog Timer) với bộ đếm và mạch reset.
• Mảng bộ nhớ EEPROM (EEPROM Array).
• Bộ điều khiển giao tiếp SPI (SPI Interface Controller).
• Mạch quản lý nguồn và các logic điều khiển.

Ứng dụng thực tế

X5043 là một giải pháp tích hợp hiệu quả cho nhiều ứng dụng điện tử, đặc biệt là những nơi đòi hỏi độ tin cậy cao và khả năng phục hồi tự động:

• Thiết bị nhúng và điều khiển công nghiệp: PLC (Programmable Logic Controllers), hệ thống điều khiển quy trình, máy móc công nghiệp.
• Thiết bị mạng và truyền thông: Router, switch, modem, hộp giải mã tín hiệu (set-top boxes), trạm gốc di động.
• Hệ thống máy tính: Máy tính nhúng, bo mạch chủ, máy chủ mạng.
• Thiết bị điện tử tiêu dùng: Các thiết bị phức tạp yêu cầu giám sát nguồn, reset và lưu trữ cấu hình (ví dụ: TV thông minh, hệ thống âm thanh, thiết bị chơi game).
• Thiết bị chạy bằng pin: Laptop, thiết bị cầm tay, các thiết bị IoT (Internet of Things) cần tối ưu hóa tiêu thụ điện năng và đảm bảo hoạt động ổn định.
• Hệ thống bảo mật: Lưu trữ khóa mã hóa, cài đặt cấu hình an toàn.
• Thiết bị đo lường: Lưu trữ dữ liệu hiệu chuẩn, cấu hình thiết bị.

Cách đo (Kiểm tra) IC X5043

Việc kiểm tra chức năng đầy đủ của một IC phức tạp như X5043 thường yêu cầu một mạch thử nghiệm chuyên dụng hoặc sử dụng vi điều khiển để giao tiếp và kiểm tra các tính năng. Tuy nhiên, bạn có thể thực hiện một số kiểm tra cơ bản bằng đồng hồ vạn năng:

A. Kiểm tra cơ bản bằng đồng hồ vạn năng (khi không cấp nguồn):

1. Kiểm tra nguồn/đất:
   • Đặt đồng hồ ở chế độ đo điện trở.
   • Đo điện trở giữa chân VCC (chân 8) và GND (chân 4). Giá trị này thường phải cao (vài kΩ đến MΩ), không nên bị chập (gần 0Ω). Nếu chập, IC có thể bị hỏng.
2. Kiểm tra các chân I/O (SI, SO, SCK, CS, WP, RESET):
   • Đo điện trở giữa từng chân I/O và GND.
   • Đo điện trở giữa từng chân I/O và VCC.
   • Các giá trị này thường phải cao. Nếu có bất kỳ chân nào bị chập (gần 0Ω) với GND hoặc VCC, IC có thể bị hỏng.
   • (Lưu ý: Một số chân có thể có điện trở nội thấp hơn do mạch bảo vệ ESD, nhưng không nên là chập hoàn toàn).

B. Kiểm tra chức năng cơ bản khi cấp nguồn (yêu cầu nguồn DC và có thể cần MCU/logic analyzer):

1. Cấp nguồn: Cấp điện áp hoạt động chính xác (ví dụ: 5V DC) vào chân VCC (chân 8) và GND (chân 4).
2. Kiểm tra tín hiệu Power-on Reset:
   • Dùng đồng hồ vạn năng (chế độ đo điện áp DC) hoặc tốt hơn là máy hiện sóng (oscilloscope) để đo điện áp tại chân RESET (RESET/RESET – chân 7).
   • Khi bật nguồn, tín hiệu này sẽ ở trạng thái tích cực (mức thấp cho RESET, mức cao cho RESET) trong khoảng thời gian trễ reset (ví dụ 400ms) sau đó sẽ chuyển sang trạng thái không tích cực (mức cao cho RESET, mức thấp cho RESET).
   • Nếu tín hiệu reset không hoạt động đúng hoặc luôn ở trạng thái tích cực/không tích cực, chức năng reset có thể bị hỏng.
3. Kiểm tra Giám sát điện áp (Brownout):
   • Từ từ giảm điện áp cấp vào chân VCC (chân 8) xuống dưới ngưỡng reset (VTRIP​) của IC (ví dụ: cho phiên bản 5V, giảm xuống dưới 4.63V).
   • Quan sát chân RESET (chân 7). Tín hiệu reset phải chuyển sang trạng thái tích cực.
   • Khi điện áp VCC phục hồi lên trên ngưỡng reset, tín hiệu reset phải nhả sau thời gian trễ reset.
   • Nếu tín hiệu reset không phản ứng đúng với sự thay đổi điện áp, chức năng giám sát điện áp có thể bị hỏng.
4. Kiểm tra Watchdog Timer (phức tạp hơn):
   • Để kiểm tra Watchdog, bạn cần một vi điều khiển hoặc mạch logic để gửi tín hiệu làm mới (refresh) định kỳ tới chân SI (chân 6) của X5043.
   • Cấp nguồn cho X5043. Đảm bảo rằng bạn không gửi tín hiệu làm mới Watchdog.
   • Sau một khoảng thời gian chờ (timeout interval) đã chọn của Watchdog (ví dụ 1.4s), tín hiệu RESET (chân 7) phải chuyển sang trạng thái tích cực.
   • Sau đó, thử gửi tín hiệu làm mới định kỳ (trước khi hết thời gian chờ). Tín hiệu RESET phải không được kích hoạt.
   • Nếu Watchdog không hoạt động đúng, chức năng này có thể bị hỏng.
5. Kiểm tra EEPROM (phức tạp nhất):
   • Để kiểm tra EEPROM, bạn cần một vi điều khiển để giao tiếp qua giao diện SPI (SCK, SI, SO, CS).
   • Thử ghi một giá trị vào một địa chỉ cụ thể trong EEPROM và sau đó đọc lại giá trị đó.
   • Thử bật/tắt chân WP (chân 1) để kiểm tra chức năng bảo vệ ghi.
   • Nếu không thể đọc/ghi dữ liệu chính xác, EEPROM có thể bị hỏng.

Linh kiện tương đương

Khi tìm linh kiện tương đương cho Renesas X5043, bạn cần tập trung vào các chức năng tích hợp và thông số kỹ thuật để đảm bảo sự phù hợp. Việc tìm một IC có tất cả 4 chức năng (Reset, Brownout, Watchdog, SPI EEPROM) trong cùng một gói và cấu hình chân tương tự có thể khá khó khăn, vì X5043 là một sự kết hợp khá đặc biệt.

Các yếu tố quan trọng cần xem xét:

• Chức năng cốt lõi: Reset (Power-on, Brownout), Watchdog, và SPI EEPROM.
• Kích thước bộ nhớ EEPROM: 4Kbit (512 Bytes).
• Giao diện EEPROM: SPI.
• Điện áp hoạt động: Phải tương thích với dải điện áp của mạch hiện tại (5V hoặc 3.3V).
• Ngưỡng reset và thời gian trễ reset: Cần phù hợp với yêu cầu của CPU và hệ thống.
• Thời gian watchdog: Phải đáp ứng yêu cầu của ứng dụng (nếu khác nhau, có thể cần điều chỉnh phần mềm).
• Kiểu đóng gói: SOP-8 (SOIC-8).
• Cấu hình chân (Pinout): Đây là yếu tố quan trọng nhất để thay thế trực tiếp mà không cần thay đổi mạch PCB.

Các hướng tìm kiếm linh kiện tương đương:

1. Các biến thể khác của Renesas (Intersil/Xicor): Renesas có thể có các mã sản phẩm tương tự trong cùng dòng X504x (ví dụ: X5045) với các thông số hoặc tính năng hơi khác. Hãy kiểm tra danh mục sản phẩm giám sát CPU và EEPROM của họ.

2. Giải pháp chia nhỏ (Discrete Components): Đây là cách tiếp cận phổ biến nếu không tìm được IC tích hợp đầy đủ. Bạn sẽ cần sử dụng hai hoặc ba IC riêng biệt:

   • IC Giám sát CPU/Reset (Supervisor IC): Các hãng như Analog Devices (ADM8xx, ADM70x), Texas Instruments (TPS3xxx, TPS6xxx), Maxim Integrated (MAX8xx, MAX6xxx), STMicroelectronics (STM809, STM81x) có rất nhiều IC giám sát nguồn và reset với các ngưỡng điện áp, thời gian trễ và tích hợp watchdog khác nhau. Bạn sẽ chọn một IC có các tính năng reset và watchdog phù hợp.
   • IC EEPROM SPI: Các hãng như Microchip (25LCxxx, 25AAxxx), STMicroelectronics (M95xxx), Adesto (AT25xxx), ON Semiconductor có rất nhiều IC EEPROM SPI với dung lượng 4Kbit hoặc hơn.

Kích thước IC X5043

Xem thêm các IC khác tại đây

DATASHEET IC X5043
