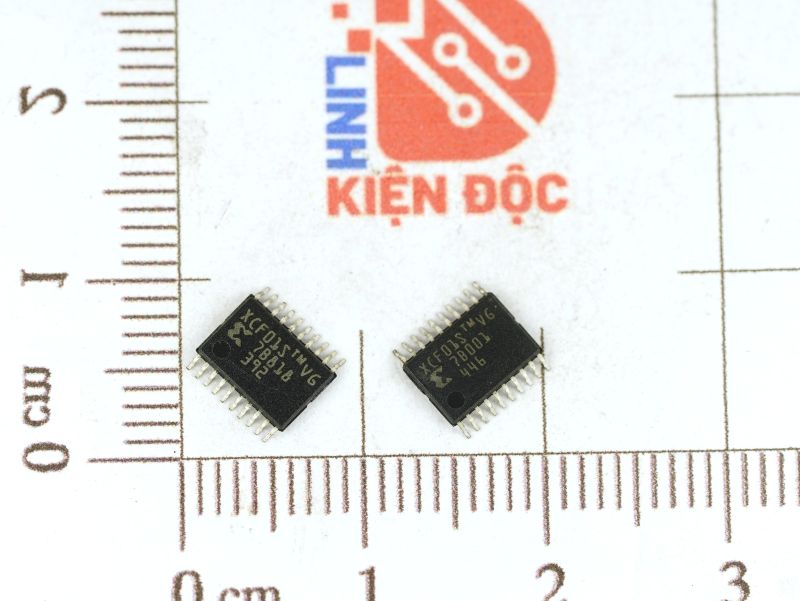

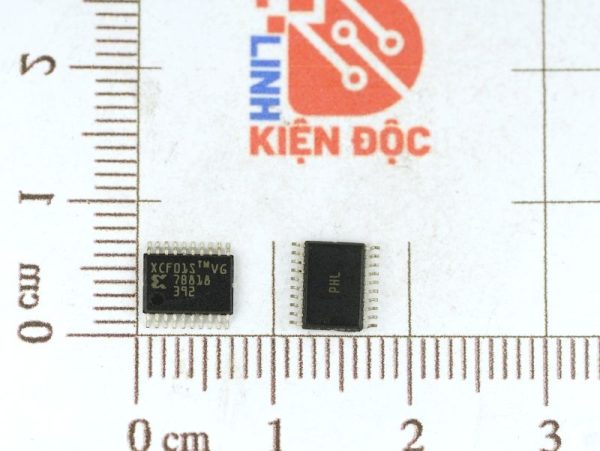

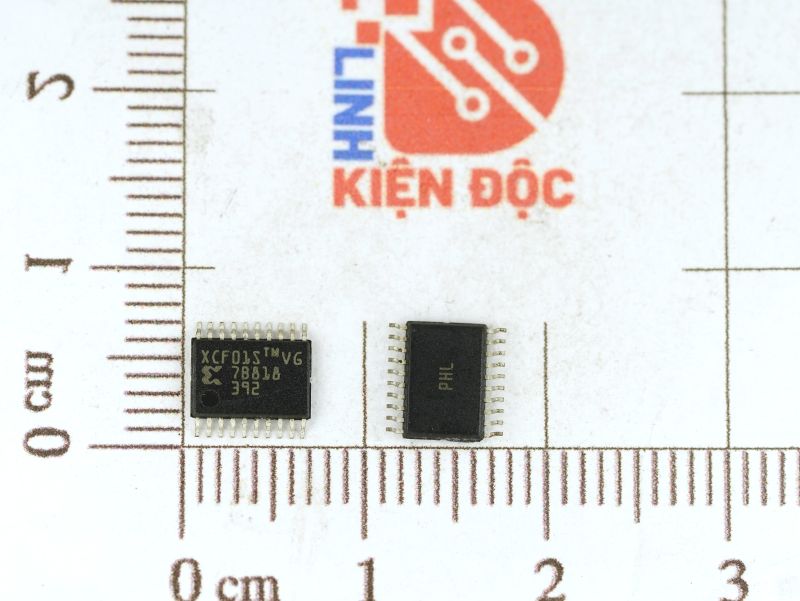

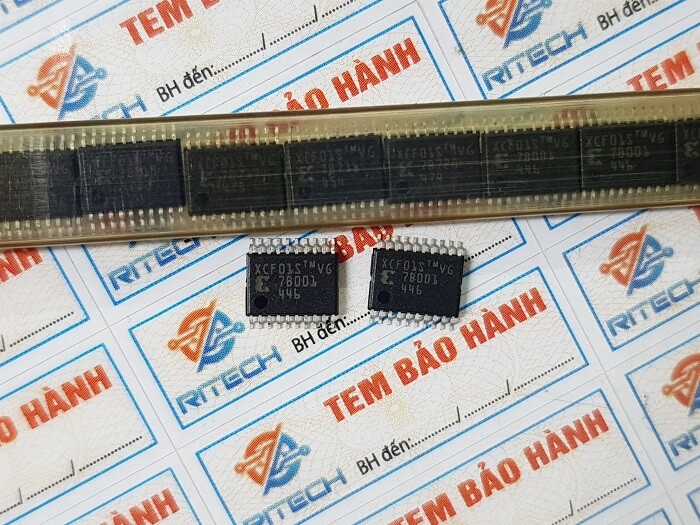

XCF01S, XCF01SVOG20C IC Chuyên Dụng TSSOP-20

Giới thiệu về IC

Xilinx giới thiệu dòng Platform Flash gồm các PROM cấu hình có thể lập trình trong hệ thống. Có sẵn ở mật độ từ 1 đến 32 Mb, các PROM này cung cấp phương pháp dễ sử dụng, tiết kiệm chi phí và có thể lập trình lại để lưu trữ các luồng bit cấu hình FPGA Xilinx lớn. Dòng Platform Flas PROM bao gồm cả PROM XCF01S 3,3V. Phiên bản XCF01S bao gồm các PROM 4 Mb, 2 Mb và 1 Mb hỗ trợ chế độ cấu hình FPGA Master Serial và Slave Serial.

Đặc trưng kỹ thuật

• Quy trình Flash CMOS NOR tiên tiến công suất thấp
• Độ bền 20.000 chu kỳ lập trình/xóa
• Hoạt động trong phạm vi nhiệt độ công nghiệp đầy đủ (–40°C đến +85°C)
• Điện áp cung cấp 3,3V
• Giao diện cấu hình FPGA nối tiếp
• Có sẵn trong các gói VO20 và VOG20 có kích thước nhỏ

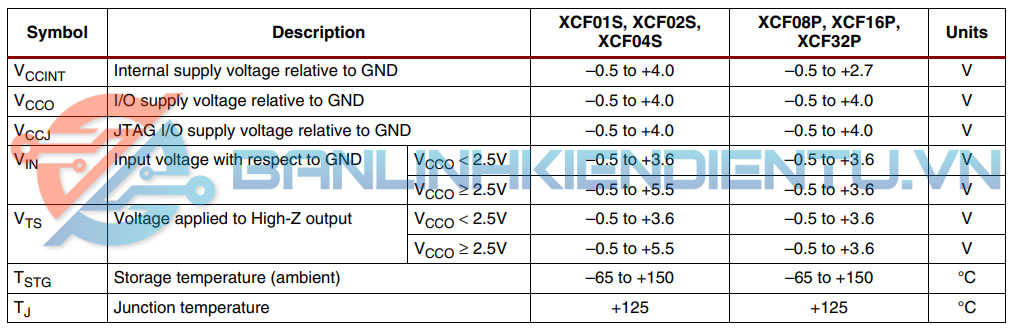

Thông số kỹ thuật

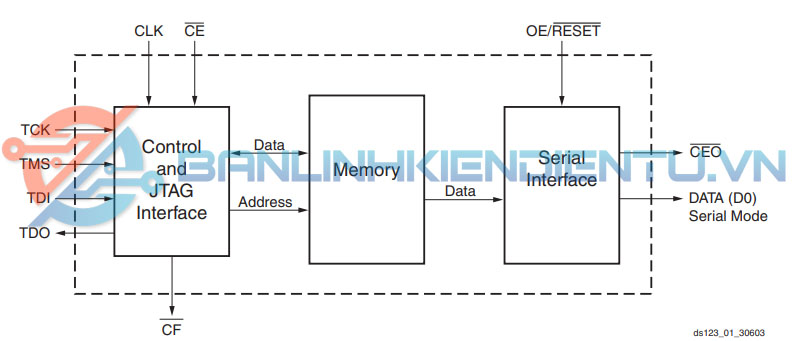

Sơ đồ khối

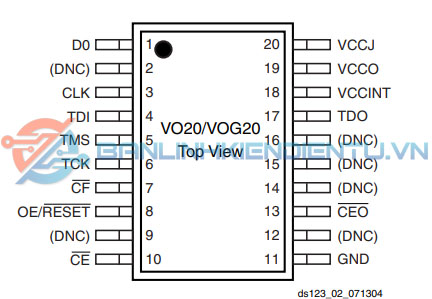

Sơ đồ chân

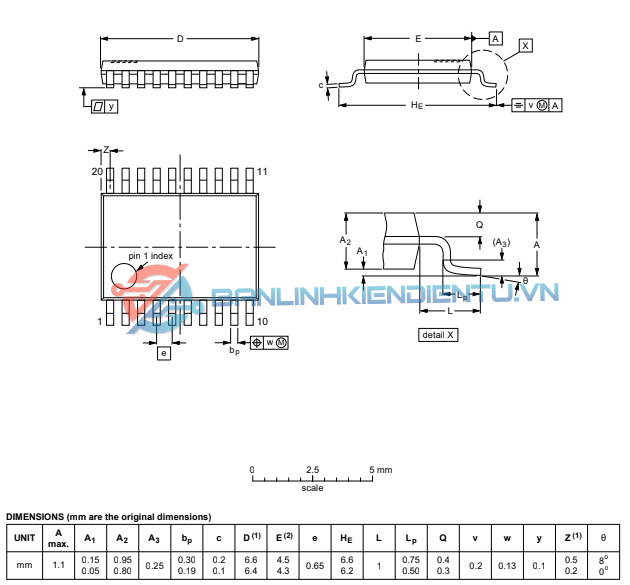

Kích thước IC

Xem thêm: Nhiều sản phẩm IC chuyên dụng khác

Datasheet XCF01S
