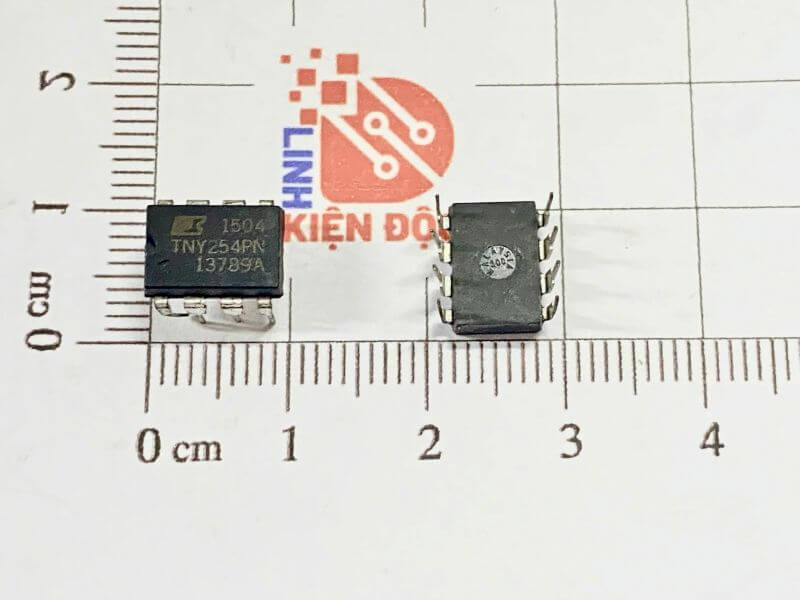

TNY254PN TNY254 IC nguồn DIP-8

1. Giới thiệu

TNY254PN là IC nguồn thuộc dòng TinySwitch-II của Power Integrations, được thiết kế để thay thế cho các mạch nguồn tuyến tính hoặc mạch nguồn xung cỡ nhỏ. IC này tích hợp đầy đủ các thành phần cần thiết cho một bộ nguồn flyback công suất thấp, giúp giảm số lượng linh kiện ngoại vi và tối ưu hóa hiệu suất. TNY254PN sử dụng vỏ DIP-8 tiện lợi cho việc hàn thủ công và thay thế.

2. Đặc điểm

• Tích hợp MOSFET công suất, mạch điều khiển, mạch bảo vệ trong cùng một chip.

• Hỗ trợ chế độ khởi động nhanh và tiêu thụ điện năng chờ rất thấp.

• Tích hợp bảo vệ quá nhiệt (OTP), quá dòng (OCP) và quá áp (OVP).

• Hoạt động ổn định với dải điện áp đầu vào rộng, phù hợp cả nguồn AC và DC.

• Giảm nhiễu EMI nhờ kỹ thuật điều chế tần số.

• Đơn giản hóa thiết kế, tiết kiệm chi phí và kích thước mạch.

3. Thông số kỹ thuật

• Mã sản phẩm: TNY254PN

• Dòng sản phẩm: TinySwitch-II

• Kiểu vỏ: DIP-8 (thẳng chân)

• Điện áp hoạt động: 85 – 265VAC

• Dòng định mức MOSFET tích hợp: khoảng 360mA

• Công suất ra tối đa:

  • 8W với tản nhiệt tự nhiên

  • 15W với tản nhiệt cưỡng bức

• Nhiệt độ hoạt động: -40°C đến +150°C (Tj)

• Tần số chuyển mạch: khoảng 132kHz (có điều chế tần số)

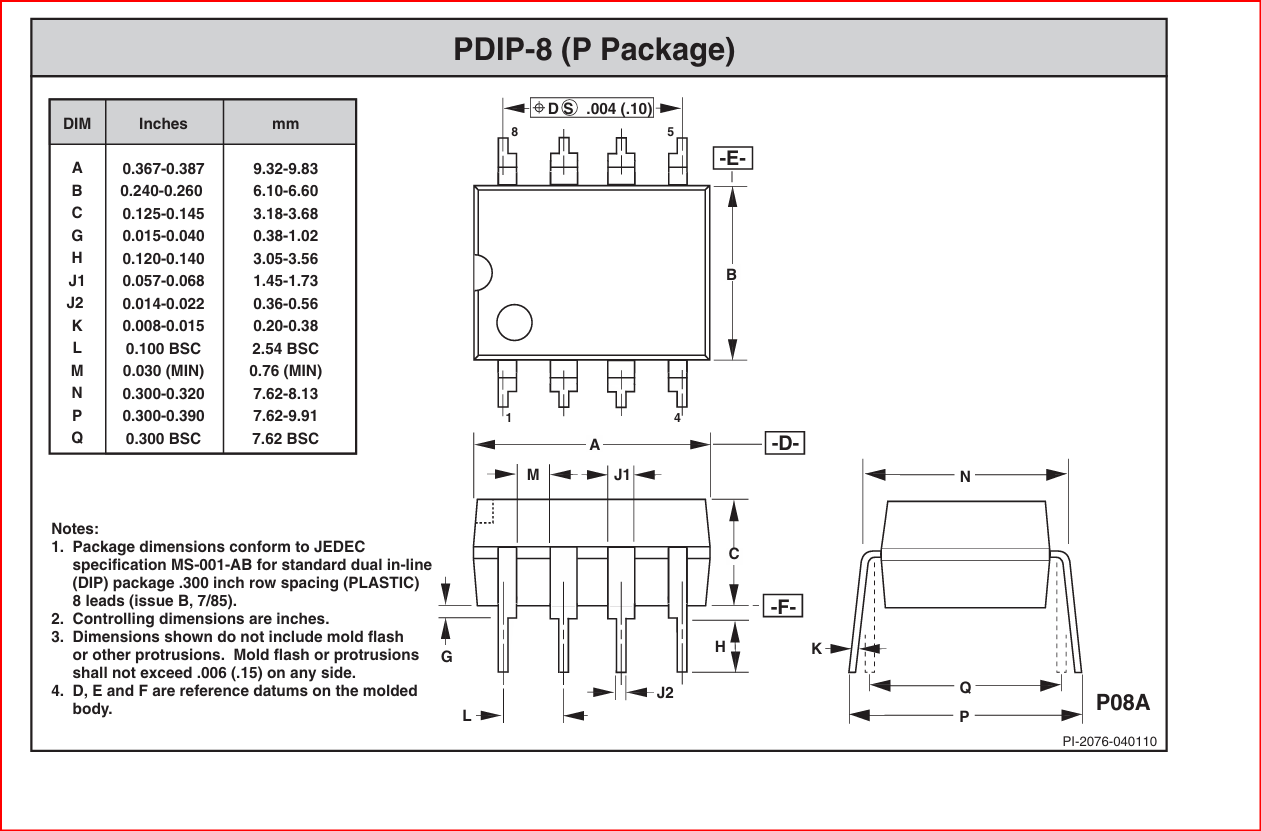

4. Kích thước chân

5. Ứng dụng

• Nguồn adapter cho các thiết bị điện tử dân dụng.

• Nguồn cho thiết bị gia dụng như đầu DVD, set-top box, modem.

• Mạch nguồn chờ (standby) trong TV, máy in, màn hình.

• Nguồn cung cấp cho mạch điều khiển trong các thiết bị công nghiệp.

• Các bộ sạc công suất nhỏ.
