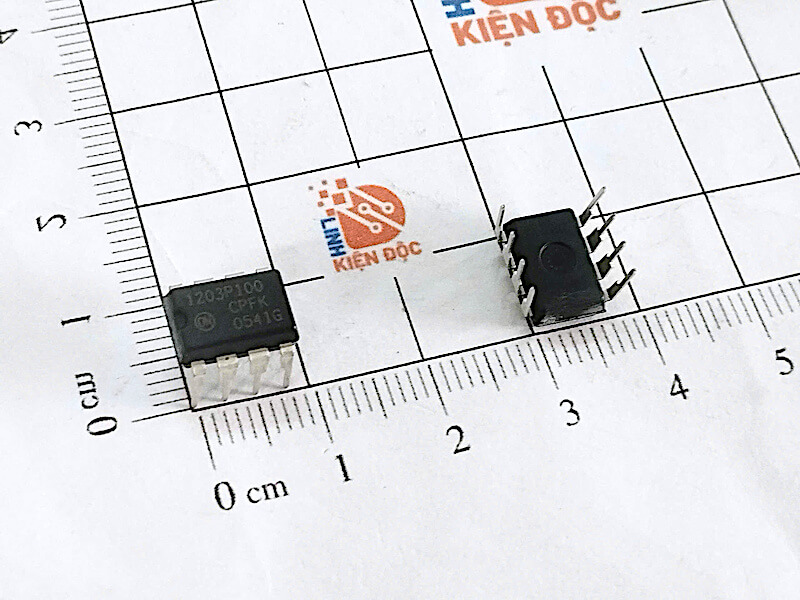

1203P100 IC Nguồn DIP-8

1203P100 là mã marking thường dùng cho NCP1203P100 / NCP1203P100G, một IC điều khiển nguồn PWM Current-Mode của ON Semiconductor (nay thuộc onsemi). IC được thiết kế cho các mạch nguồn chuyển mạch, sử dụng package DIP-8. Mã 1203P100 được các nguồn linh kiện xác định là NCP1203P100G dạng DIP-8.

Chức năng

NCP1203P100 là IC điều khiển PWM theo chế độ dòng điện (Current-Mode PWM Controller), dùng để điều khiển transistor công suất trong mạch nguồn xung.

IC đảm nhiệm các chức năng chính:

• Tạo tín hiệu PWM điều khiển đóng/ngắt transistor công suất.
• Điều khiển nguồn theo phương pháp Current-Mode.
• Hỗ trợ điều chỉnh công suất truyền qua biến áp hoặc tầng chuyển mạch.
• Giúp mạch nguồn duy trì điện áp đầu ra ổn định khi tải thay đổi.
• Tích hợp các chức năng cần thiết để xây dựng nguồn chuyển mạch với số lượng linh kiện bên ngoài tương đối ít.

Các nhà cung cấp linh kiện xác định 1203P100 là NCP1203P100, loại PWM Current-Mode Driver/Controller.

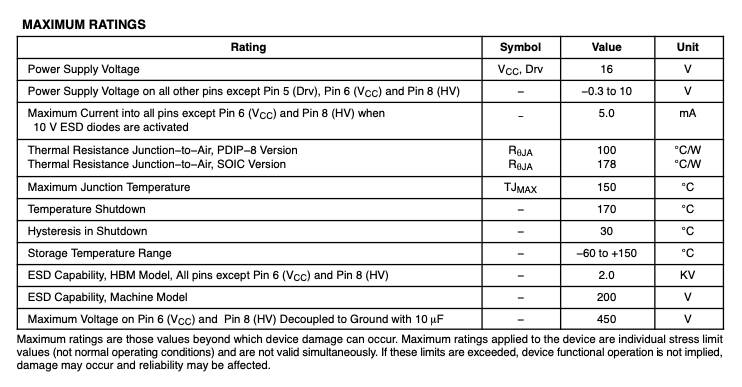

Thông số kỹ thuật

Mã P100 trong dòng NCP1203 tương ứng với phiên bản tần số 100kHz; dòng này còn có các phiên bản P40 và P60 tương ứng 40kHz và 60kHz.

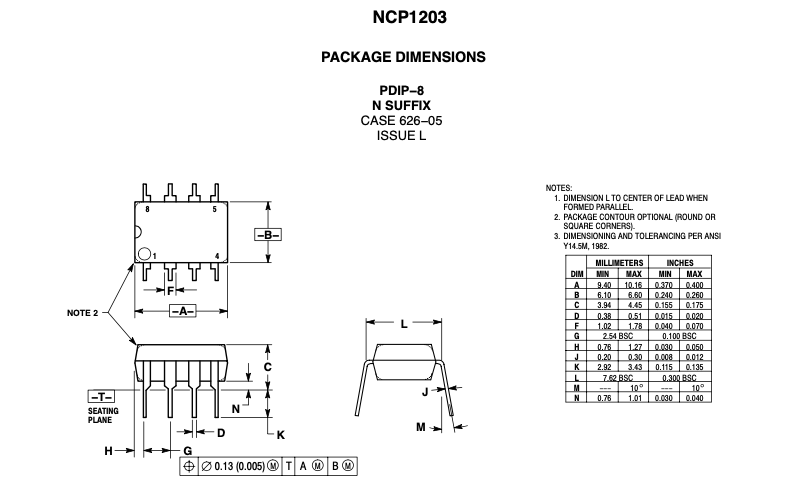

Kích thước của 1203P100

Ứng dụng

1203P100 có thể được sử dụng trong:

• Mạch nguồn xung SMPS.
• Nguồn adapter.
• Nguồn cấp cho thiết bị điện tử.
• Mạch nguồn TV và màn hình.
• Nguồn điều khiển công nghiệp.
• Các bộ nguồn sử dụng biến áp chuyển mạch.
• Mạch thay thế, sửa chữa các thiết bị sử dụng NCP1203P100.

Trong thực tế sửa chữa điện tử, mã 1203P100 cũng thường được liệt kê là IC nguồn chuyển mạch sử dụng trong các bo nguồn thiết bị điện tử.

Ưu điểm

• Tích hợp bộ điều khiển PWM trong một IC.
• Điều khiển theo Current-Mode, phù hợp với nhiều cấu trúc nguồn xung.
• Tần số chuyển mạch 100kHz giúp mạch có thể sử dụng biến áp và linh kiện từ tính kích thước tương đối nhỏ.
• Package DIP-8 thuận tiện cho sửa chữa và thay thế trên các bo mạch nguồn.
• Có nhiều phiên bản cùng dòng NCP1203 với các tần số khác nhau.

Lưu ý khi sử dụng

1203P100 không phải IC nguồn dạng “IC tích hợp MOSFET công suất”; đây là IC điều khiển PWM, vì vậy trong mạch thường cần kết hợp với transistor/MOSFET công suất và các linh kiện hồi tiếp, biến áp hoặc cuộn cảm phù hợp.

Khi thay thế cần chú ý đúng mã NCP1203P100/P100, vì cùng dòng NCP1203 còn có NCP1203P40 và NCP1203P60 với tần số chuyển mạch khác nhau.

Xem thêm các mã IC nguồn khác tại đây

Datasheet của 1203P100
