1N4733A kí hiệu 5P1 DIode 5.1V 1W SMA

Giới thiệu về 1N4733A

1N4733A là một diode Zener phổ biến, được thiết kế để cung cấp điện áp ổn định trong các mạch điện. Diode này thường được sử dụng để bảo vệ, điều chỉnh điện áp hoặc làm phần tử tham chiếu trong các mạch điện tử.

Đặc điểm 1N4733A

• Ổn định điện áp tốt: Diode Zener 1N4733A cung cấp điện áp ổn định 5.1V, giúp bảo vệ mạch điện khỏi dao động điện áp.
• Độ bền cao: Với khả năng hoạt động trong môi trường nhiệt độ rộng và công suất tiêu tán 1W, diode này phù hợp cho các ứng dụng công nghiệp.
• Kích thước nhỏ gọn: Gói DO-41 giúp dễ dàng tích hợp vào các thiết kế mạch.
• Lưu ý khi sử dụng:
  1. Công suất tiêu tán:
     • Đảm bảo dòng điện qua diode không vượt quá công suất tiêu tán tối đa (1W) để tránh làm hỏng diode.
  2. Làm mát:
     • Trong trường hợp hoạt động liên tục với dòng lớn, cần thiết kế làm mát phù hợp.
  3. Điện áp đầu vào:
     • Điện áp đầu vào phải lớn hơn điện áp Zener (5.1V) để diode hoạt động ổn định.

Thông số kỹ thuật 1N4733A

• Điện áp Zener (Vz): 5.1V
  • Điện áp ổn định định mức của diode khi hoạt động ở chế độ phân cực ngược.
• Công suất tiêu tán (Pd): 1W
  • Công suất tối đa mà diode có thể tiêu tán mà không bị hỏng.
• Dòng ngược tối đa (Ir): 10µA tại 1V
  • Dòng rò tối đa khi điện áp phân cực ngược thấp hơn điện áp Zener.
• Nhiệt độ hoạt động: -65°C đến +200°C
  • Khoảng nhiệt độ mà diode có thể hoạt động ổn định.
• Dòng Zener tối đa (Izm): ~178mA
  • Dòng điện Zener tối đa mà diode có thể chịu được mà không vượt quá công suất định mức.
• Hệ số nhiệt độ điện áp Zener: +0.095%/°C
  • Ảnh hưởng của nhiệt độ lên điện áp Zener.

Ứng dụng 1N4733A

• Bảo vệ mạch:
  • Ngăn ngừa tăng áp bất thường có thể gây hỏng hóc linh kiện trong mạch.
• Ổn định điện áp:
  • Dùng làm phần tử ổn định điện áp cho các mạch nguồn hoặc tham chiếu điện áp.
• Tạo nguồn tham chiếu:
  • Sử dụng trong các mạch so sánh, mạch ADC hoặc DAC yêu cầu nguồn tham chiếu ổn định.
• Bộ điều chỉnh điện áp:
  • Thường sử dụng trong mạch nguồn DC để cung cấp điện áp cố định 5.1V.

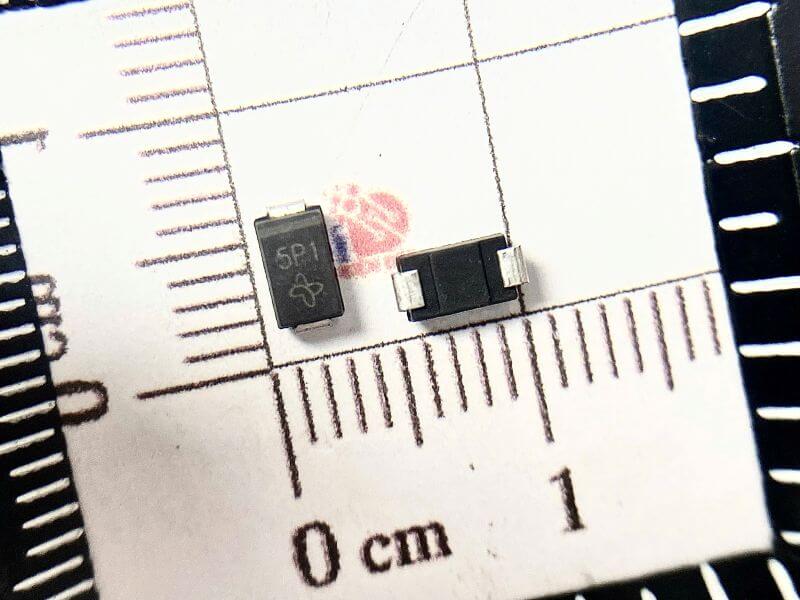

Kích thước 1N4733A
