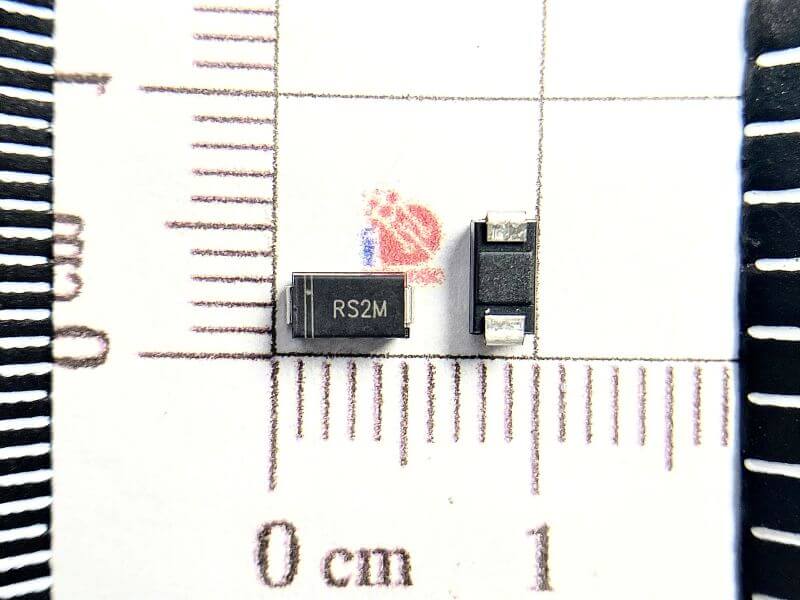

FR207, RS2M Diode 2A/1000V SMA

Giới thiệu về Diode RS2M

RS2M là một diode chỉnh lưu tốc độ nhanh với dòng định mức 2A và điện áp ngược cực đại 1000V, được đóng gói trong chuẩn SMA (Surface Mount Assembly). Diode này phù hợp với các ứng dụng yêu cầu hiệu suất cao trong các mạch điện tử, đặc biệt là trong các mạch nguồn và chuyển mạch.

Đặc điểm nổi bật RS2M

• Dòng định mức: 2A, thích hợp cho các ứng dụng có dòng tải nhỏ và vừa.
• Điện áp ngược cực đại (Vr): 1000V, đảm bảo hoạt động ổn định trong môi trường điện áp cao.
• Thời gian phục hồi nhanh: Thời gian chuyển mạch nhanh chóng giúp giảm thiểu tổn thất điện năng trong các mạch chuyển mạch.
• Đóng gói SMA: Đóng gói bề mặt, tiết kiệm không gian và giúp lắp đặt dễ dàng trên PCB.

Ứng dụng RS2M

• Mạch nguồn chuyển mạch: Sử dụng trong các mạch nguồn AC-DC, DC-DC để đảm bảo hiệu suất cao và giảm tổn thất.
• Chỉnh lưu: Dùng trong các mạch chỉnh lưu để biến đổi AC sang DC, thường thấy trong bộ cấp nguồn.
• Mạch bảo vệ: Được dùng để bảo vệ các linh kiện điện tử khỏi các hiện tượng đột biến điện áp.
• Thiết bị tiêu dùng và công nghiệp: Được sử dụng rộng rãi trong các thiết bị điện tử và mạch điện công nghiệp.

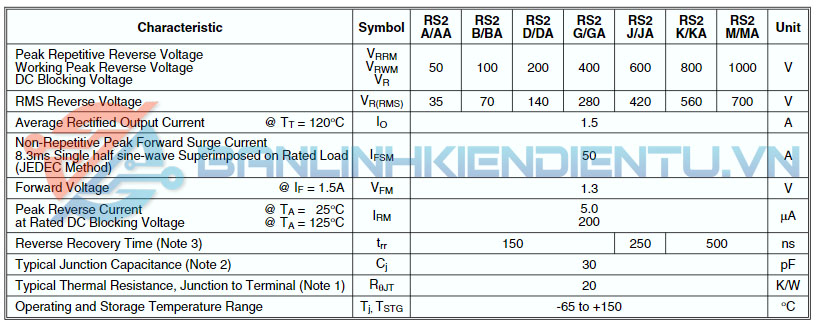

Thông số kĩ thuật RS2M

• Dòng định mức (If): 2A
• Điện áp ngược cực đại (Vr): 1000V
• Điện áp ngưỡng (Vf): Khoảng 1.1V
• Thời gian phục hồi ngược (Trr): < 500ns
• Nhiệt độ hoạt động: -65°C đến +150°C
• Đóng gói: SMA (DO-214AC), nhỏ gọn, dễ lắp ráp trên bề mặt PCB.

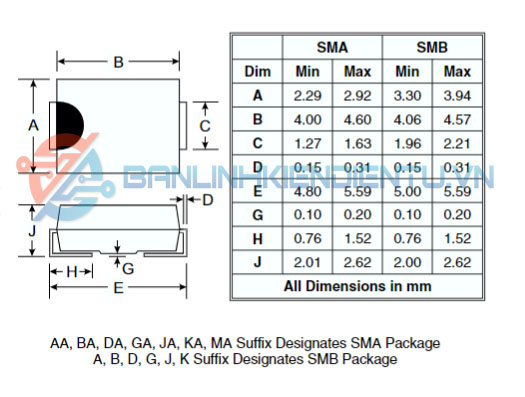

Kích thước RS2M

Xem thêm: Nhiều sản phẩm Diode xung tại đây

Datasheet RS2M
