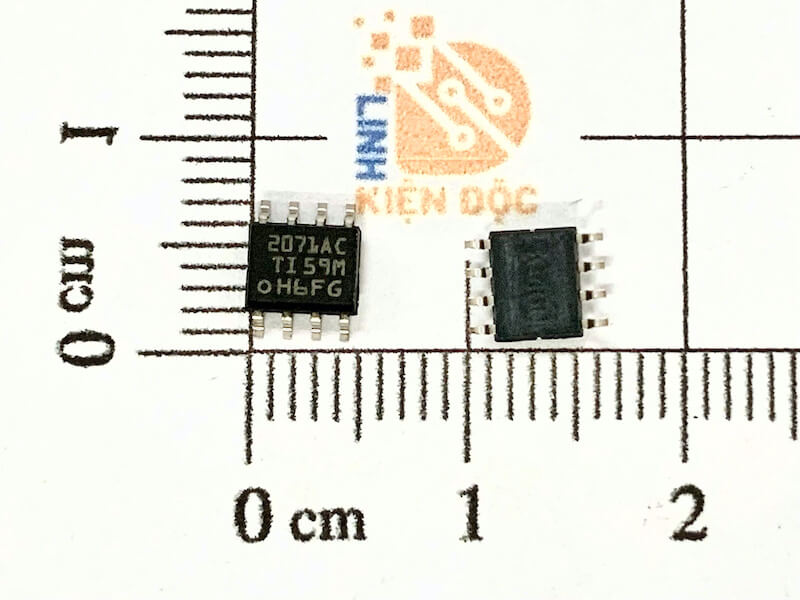

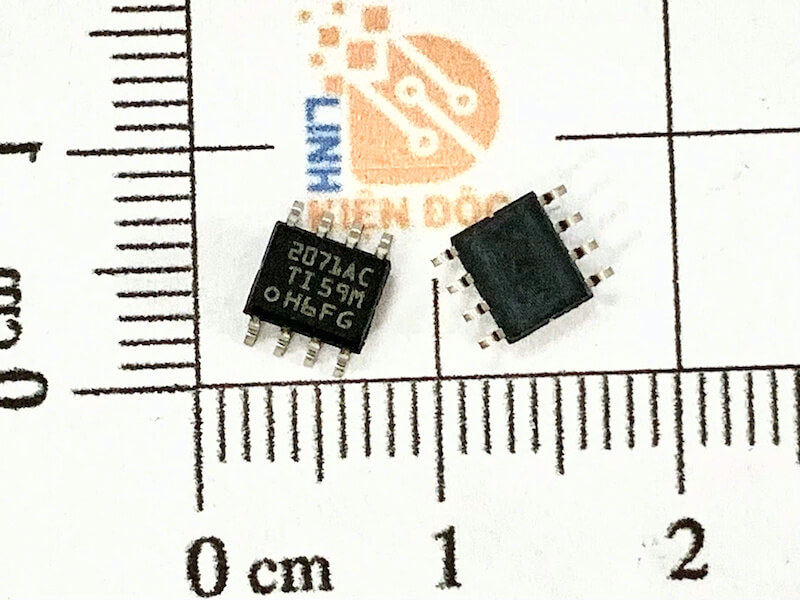

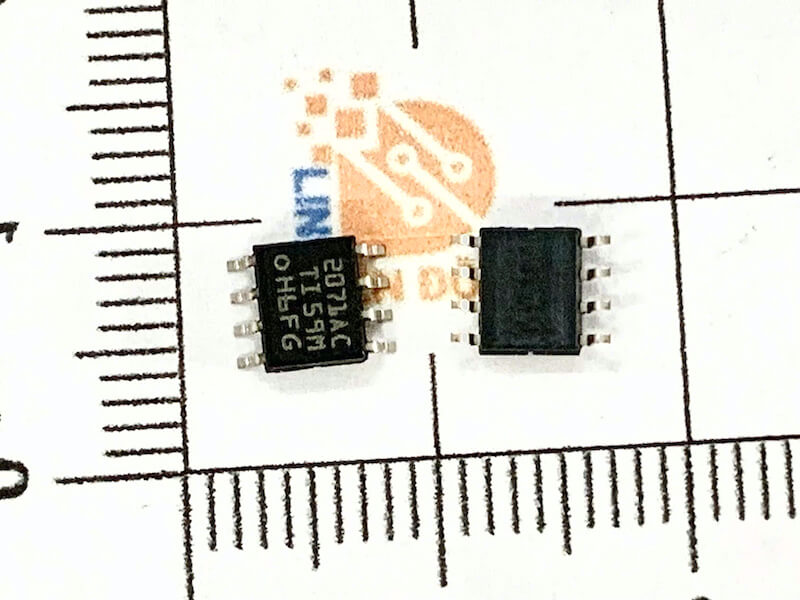

2071AC iC OPam SOP-8

IC 2071AC SOP-8 là mã đánh dấu trên chip của TLE2071AC, thuộc dòng op-amp JFET hiệu suất cao của Texas Instruments. Đây là bộ khuếch đại thuật toán đơn kênh, nổi bật với độ nhiễu thấp, tốc độ đáp ứng cao, băng thông rộng và trở kháng đầu vào cao.

TLE2071AC được thiết kế theo công nghệ BiFET/JFET-input, phù hợp với các mạch khuếch đại tín hiệu analog, mạch âm thanh, cảm biến, xử lý tín hiệu mức thấp và các ứng dụng yêu cầu đáp ứng nhanh. Phiên bản SOIC/SOP-8 sử dụng 8 chân, giúp tiết kiệm diện tích PCB và thuận tiện khi lắp ráp linh kiện SMD.

1. IC 2071AC là gì?

2071AC là ký hiệu marking của linh kiện TLE2071AC. Đây là op-amp đơn kênh (single operational amplifier) sử dụng ngõ vào JFET.

Điểm đáng chú ý của TLE2071A là khả năng kết hợp giữa trở kháng đầu vào cao của tầng JFET và khả năng điều khiển tải của tầng đầu ra. TI định vị dòng TLE207x như một lựa chọn nâng cấp trực tiếp cho nhiều op-amp BiFET thuộc họ TL05x, TL07x và TL08x.

IC có thể hoạt động với nguồn đối xứng và được thiết kế đặc biệt cho những mạch cần:

• Khuếch đại tín hiệu analog chính xác.
• Khuếch đại tín hiệu AC mức thấp.
• Xử lý tín hiệu từ cảm biến có trở kháng cao.
• Mạch lọc chủ động.
• Mạch khuếch đại âm thanh.
• Mạch khuếch đại điện áp có băng thông tương đối rộng.
• Các hệ thống cần op-amp JFET có độ nhiễu thấp và tốc độ cao.

2. Đặc điểm nổi bật của 2071AC

Một số đặc điểm chính của TLE2071A gồm:

• Op-amp đơn kênh.
• Ngõ vào sử dụng công nghệ JFET.
• Đóng gói SOIC/SOP-8.
• Điện áp nguồn tổng tối đa khoảng 38 V, tương đương nguồn đối xứng ±19 V trong điều kiện phù hợp.
• Gain-bandwidth product điển hình khoảng 10 MHz.
• Slew rate cao, khoảng 40–45 V/µs tùy phiên bản và điều kiện đặc tính.
• Điện áp offset đầu vào tối đa của dòng TLE2071A khoảng 2 mV tại 25°C.
• Dòng tiêu thụ điển hình khoảng 1,7 mA/kênh.
• Độ nhiễu điện áp đầu vào thấp; TI công bố mức điển hình khoảng 11,6 nV/√Hz và giới hạn đảm bảo tối đa 17 nV/√Hz ở điều kiện quy định.
• Có mạch trim điện áp offset trên chip nhằm cải thiện đặc tính DC.

3. Sơ đồ chân IC 2071AC SOP-8

TLE2071AC dạng SOIC-8 có 8 chân. Chức năng các chân như sau:

Lưu ý quan trọng: khi thiết kế PCB, cần đối chiếu đúng datasheet của TLE2071AC và package cụ thể trước khi nối các chân NC/offset. Không nên suy luận chân từ các op-amp 8 chân khác chỉ vì chúng có cùng kiểu SOP-8.

Với cấu hình sử dụng thông thường, ba chân tín hiệu chính của tầng khuếch đại là IN−, IN+ và OUT, kết hợp với hai chân cấp nguồn V+ và V−.

4. Chức năng từng chân

Chân 2 – IN−

Đây là ngõ vào đảo của op-amp.

Khi tín hiệu đưa vào chân IN− và hồi tiếp âm được sử dụng, tín hiệu đầu ra sẽ thay đổi theo hướng ngược pha so với tín hiệu đầu vào.

Chân 3 – IN+

Đây là ngõ vào không đảo.

Nếu tín hiệu được đưa vào chân IN+, mạch khuếch đại không đảo có thể tạo tín hiệu đầu ra cùng pha với tín hiệu đầu vào.

Do tầng đầu vào JFET có trở kháng đầu vào cao, TLE2071 phù hợp với các nguồn tín hiệu có trở kháng tương đối lớn.

Chân 4 – V−

Đây là chân cấp nguồn âm cho IC.

Trong mạch nguồn đối xứng, chân này thường được nối với nguồn âm, ví dụ -15 V.

Chân 6 – OUT

Đây là ngõ ra của op-amp, cung cấp tín hiệu đã được khuếch đại dựa trên sự chênh lệch điện áp giữa IN+ và IN− cùng mạng hồi tiếp bên ngoài.

Chân 7 – V+

Đây là chân cấp nguồn dương cho IC.

Ví dụ trong một mạch analog sử dụng nguồn đối xứng, V+ có thể được cấp +15 V.

5. Thông số kỹ thuật IC TLE2071AC

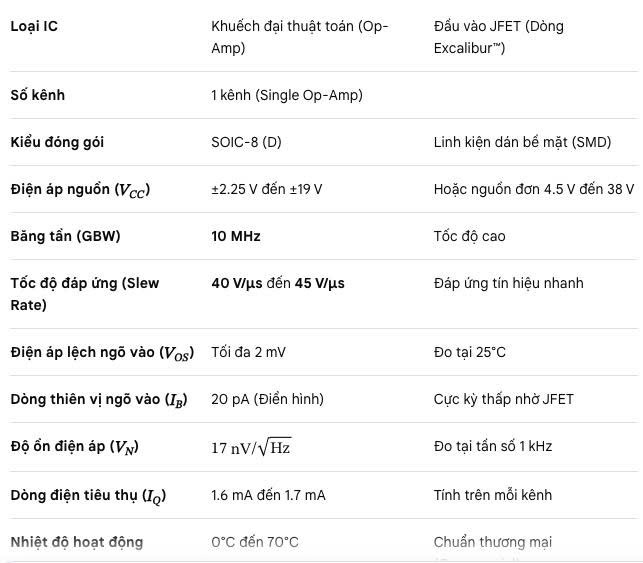

Bảng dưới đây tổng hợp các thông số quan trọng thường được quan tâm khi lựa chọn 2071AC:



TI công bố TLE2071A có băng thông khoảng 10 MHz, slew rate cao và điện áp offset tối đa 2 mV ở 25°C. Một số thông số có thể khác giữa TLE2071AC, TLE2071A và phiên bản automotive TLE2071A-Q1, vì vậy khi thiết kế sản phẩm cần sử dụng đúng datasheet của mã linh kiện thực tế.

6. Điện áp nguồn của 2071AC

Một ưu điểm của dòng TLE207x là khả năng làm việc với dải nguồn khá rộng.

Theo tài liệu của Texas Instruments, dòng TLE207x có thể sử dụng nguồn trong phạm vi rộng và được đặc tính hóa tại các mức nguồn như ±5 V và ±15 V; dải nguồn có thể mở rộng tới khoảng ±19 V tùy điều kiện hoạt động.

Tuy nhiên, 2071AC không nên được hiểu là một op-amp rail-to-rail. Khi sử dụng nguồn đơn hoặc nguồn thấp, cần đặc biệt chú ý đến common-mode input range và output voltage swing.

Đối với mạch nguồn đơn, tín hiệu thường cần được phân cực DC phù hợp và có thể cần tạo mức virtual ground ở khoảng giữa nguồn. TI cũng lưu ý rằng dòng TLE207x vốn được thiết kế thiên về hệ thống nguồn đối xứng.

7. Nguyên lý hoạt động của IC 2071AC

Về cơ bản, op-amp khuếch đại điện áp chênh lệch giữa hai đầu vào:

Vout ≈ A × (V+IN − V−IN)

Trong đó:

• V+IN là điện áp tại ngõ vào không đảo.
• V−IN là điện áp tại ngõ vào đảo.
• A là hệ số khuếch đại vòng hở.
• Vout là điện áp đầu ra.

Trong ứng dụng thực tế, op-amp thường được kết hợp với điện trở và các linh kiện hồi tiếp bên ngoài để xác định hệ số khuếch đại.

Mạch khuếch đại không đảo

Với cấu hình không đảo, tín hiệu được đưa vào chân IN+ và mạng điện trở hồi tiếp được nối vào chân IN−.

Hệ số khuếch đại điện áp lý tưởng:

Av = 1 + Rf/Rin

Trong đó Rf là điện trở hồi tiếp và Rin là điện trở nối từ ngõ vào đảo về điểm tham chiếu.

Mạch khuếch đại đảo

Với cấu hình đảo, tín hiệu đưa vào IN− thông qua điện trở đầu vào và IN+ được nối tới mức tham chiếu.

Hệ số khuếch đại:

Av = −Rf/Rin

Cấu hình này phù hợp khi cần đảo pha tín hiệu hoặc thực hiện phép cộng/khuếch đại tín hiệu analog.

8. Ứng dụng của IC 2071AC SOP-8

Nhờ sử dụng đầu vào JFET, độ nhiễu tương đối thấp và tốc độ đáp ứng cao, TLE2071 có thể được sử dụng trong nhiều mạch analog.

8.1. Mạch khuếch đại âm thanh

2071AC có thể sử dụng trong các tầng tiền khuếch đại hoặc xử lý tín hiệu âm thanh, đặc biệt khi yêu cầu trở kháng đầu vào cao và đáp ứng tần số tốt.

8.2. Mạch khuếch đại cảm biến

Đầu vào JFET có trở kháng cao giúp hạn chế tải nguồn tín hiệu. Vì vậy IC phù hợp với các tầng giao tiếp với cảm biến và nguồn tín hiệu có trở kháng cao. TI cũng nêu rõ khả năng phù hợp của BiFET op-amp với các cảm biến trở kháng cao và tín hiệu AC mức thấp.

8.3. Mạch lọc chủ động

TLE2071 có thể kết hợp với điện trở và tụ điện để tạo:

• Bộ lọc thông thấp.
• Bộ lọc thông cao.
• Bộ lọc thông dải.
• Bộ lọc notch.
• Các mạch lọc âm thanh chủ động.

Băng thông khoảng 10 MHz giúp IC có dư địa đáp ứng tốt trong nhiều thiết kế analog tốc độ vừa và cao.

8.4. Mạch khuếch đại tín hiệu nhỏ

Độ nhiễu đầu vào thấp và offset được kiểm soát giúp TLE2071A phù hợp với các mạch cần khuếch đại tín hiệu có biên độ nhỏ.

8.5. Mạch điều hòa tín hiệu

IC có thể đảm nhiệm các chức năng như khuếch đại, đệm, cộng tín hiệu, trừ tín hiệu hoặc chuyển đổi mức trong các hệ thống xử lý analog.

9. Ưu điểm và hạn chế

Ưu điểm

• Đầu vào JFET có trở kháng cao.
• Băng thông khoảng 10 MHz.
• Slew rate cao.
• Độ nhiễu thấp.
• Điện áp offset được cải thiện nhờ trimming trên chip.
• Có khả năng hoạt động với nguồn tương đối rộng.
• Package SOIC-8 nhỏ gọn.
• Có thể sử dụng để nâng cấp một số thiết kế dùng op-amp BiFET TL05x/TL07x/TL08x.

Hạn chế

• Không phải op-amp rail-to-rail.
• Cần chú ý giới hạn common-mode input.
• Khi sử dụng nguồn đơn cần thiết kế bias/mức tham chiếu phù hợp.
• Không nên chỉ dựa vào tên “SOP-8” để xác định sơ đồ chân; cần kiểm tra đúng datasheet và package.
• Một số mã TLE2071AC có tình trạng vòng đời khác nhau theo mã đặt hàng; ví dụ TI hiện liệt kê TLE2071ACDR là sản phẩm active, trong khi một số mã SOIC khác có thể có trạng thái khác.

10. 2071AC có thể thay thế IC nào?

TLE2071/TLE2071A thuộc nhóm op-amp JFET/BiFET và được TI mô tả là lựa chọn nâng cấp cho các dòng TL05x, TL07x và TL08x trong những ứng dụng tương thích.

Tuy nhiên, không nên thay thế trực tiếp chỉ dựa trên số chân. Trước khi thay IC cần kiểm tra:

1. Sơ đồ chân.
2. Điện áp nguồn.
3. Dải common-mode.
4. Điện áp output swing.
5. Gain-bandwidth.
6. Slew rate.
7. Dòng tải đầu ra.
8. Yêu cầu ổn định của mạch hồi tiếp.

11. Lưu ý khi thiết kế mạch với 2071AC

Khi sử dụng IC 2071AC SOP-8, nên đặt tụ bypass nguồn gần chân cấp nguồn của IC để giảm nhiễu nguồn và cải thiện độ ổn định.

Đồng thời, đường tín hiệu analog nên được bố trí ngắn, hạn chế chạy song song với đường xung hoặc đường nguồn có nhiễu cao.

Đối với ứng dụng nguồn đơn, cần kiểm tra kỹ dải điện áp common-mode và biên độ swing đầu ra thay vì giả định rằng ngõ vào/ra có thể chạy sát hai rail nguồn. TI đặc biệt lưu ý vấn đề này đối với họ TLE207x khi sử dụng nguồn đơn
