2402, 2402W, M24C02-WDW6T IC Chuyên Dụng TSSOP-8

Giới thiệu về IC M24C02

M24C02 là các thiết bị bộ nhớ lập trình có thể xóa bằng điện (EEPROM) tương thích với I2C này được tổ chức thành256 x 8. I2C sử dụng giao diện nối tiếp hai dây, bao gồm đường dữ liệu hai chiều và đường xung nhịp. Các thiết bị mang mã Nhận dạng loại thiết bị 4 bit tích hợp (1010) theo định nghĩa bus I2C. Thiết bị hoạt động như một thiết bị phụ trong giao thức I2C, với tất cả các hoạt động bộ nhớ được đồng bộ hóa bởi xung nhịp liên tiếp. Các hoạt động Đọc và Ghi được khởi tạo bởi điều kiện Bắt đầu, do bus master tạo ra. Điều kiện Bắt đầu được theo sau bởi Mã chọn thiết bị và bit RW kết thúc bằng bit xác nhận.

Đặc trưng kỹ thuật

• Giao diện nối tiếp I2C hai dâyHỗ trợ giao thức 400kHz
• Điện áp cung cấp đơn: 2,5 đến 5,5V cho M24Cxx-W
• Đầu vào điều khiển ghi
• BYTE và GHI TRANG (tối đa 16 Byte)
• Chế độ ĐỌC NGẪU NHIÊN và TUẦN TỰ
• Chu kỳ lập trình tự định thời gian
• Tăng địa chỉ tự động
• Hành vi ESD/Latch-Up được cải tiến
• Hơn 1 triệu chu kỳ xóa/ghi
• Lưu giữ dữ liệu hơn 40 năm

Thông số kỹ thuật

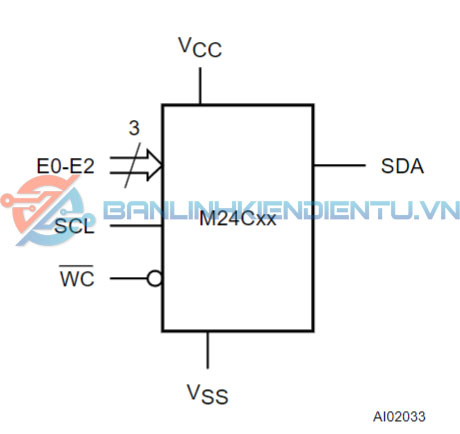

Sơ đồ logic

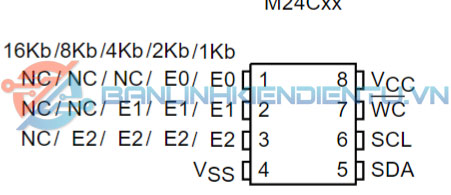

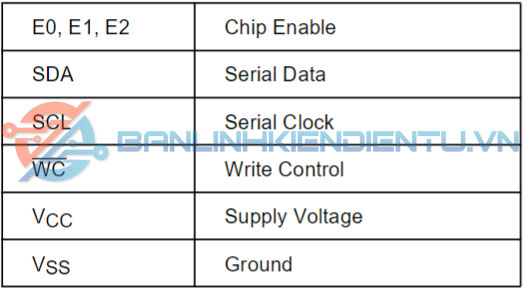

Sơ đồ chân

Kích thước IC M24C02

Xem thêm: Nhiều sản phẩm IC chuyên dụng khác

Datasheet M24C02
