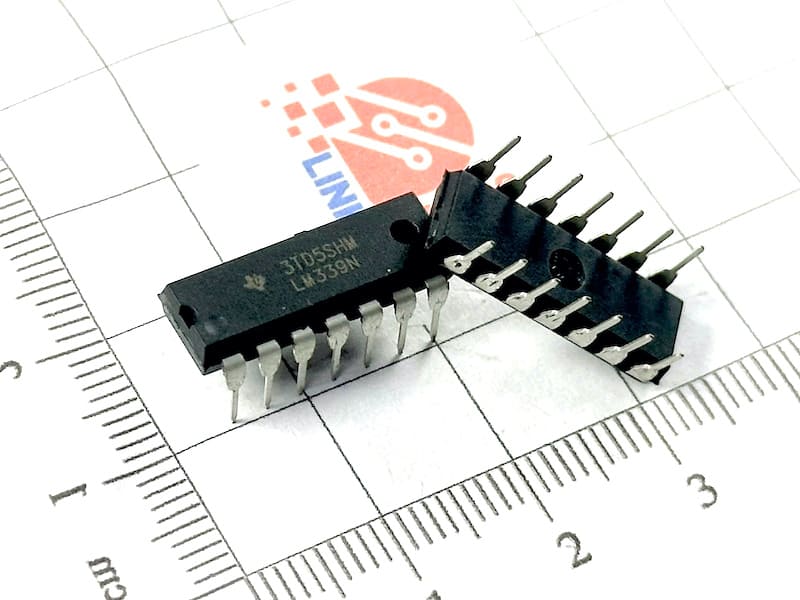

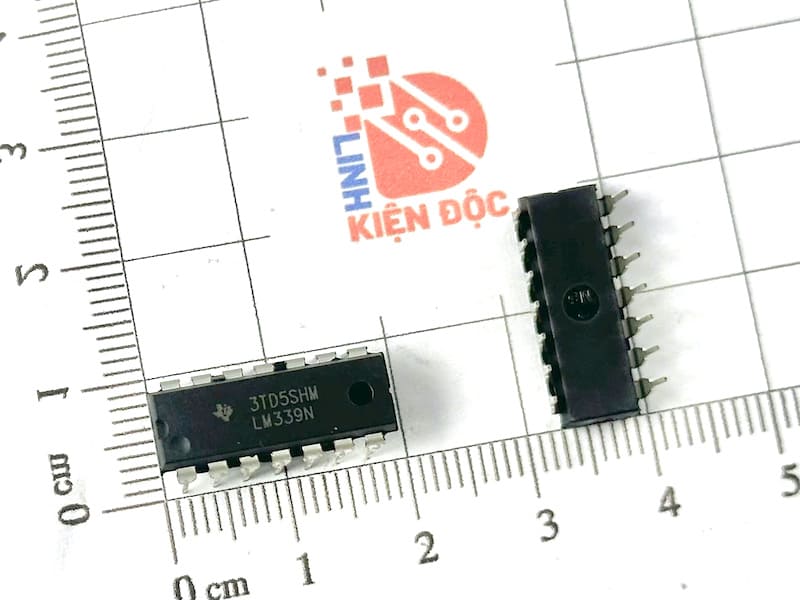

LM339N LM339 IC so sánh điện áp chân cắm DIP-14 chuẩn hãng TI

Giới thiệu về IC LM339

• LM339 là IC so sánh điện áp thuộc dòng LMx39x và được nhiều ngành sản xuất. Thiết bị này bao gồm bốn bộ so sánh điện áp độc lập được thiết kế để hoạt động từ một nguồn điện duy nhất. Nó cũng có thể hoạt động từ nguồn kép, miễn là chênh lệch giữa hai nguồn điện là 2V đến 36V.
• LM339DG được sử dụng trong các ứng dụng yêu cầu so sánh giữa hai tín hiệu điện áp. Ngoài bốn bộ so sánh trên bo mạch, thiết bị có thể so sánh bốn cặp tín hiệu điện áp tại một thời điểm, rất hữu ích trong một số ứng dụng. IC so sánh này được các nhà sản xuất và kỹ sư ưa chuộng vì chi phí thấp và hiệu suất tốt. Phản hồi của thiết bị cũng đủ nhanh để đáp ứng nhiều ứng dụng.

Sơ đồ và chức năng chân IC so sánh LM339:

Nguyên lý làm việc của IC LM339

• Cách làm việc của IC so sánh vi sai tương tự như các IC so sánh khác. Mỗi COM có ba chân. Các chân đầu vào đảo ngược (-IN) và không đảo (+ IN). Chúng tôi kết nối điện áp đầu vào dương với thiết bị đầu cuối không đảo và tín hiệu đầu vào âm với chân không đảo.
• Nếu điện áp tại chân -IN lớn hơn chân + IN và điện áp bù, đầu ra sẽ là mức logic 0.
  Tương tự, nếu điện áp tại chân + IN cao hơn -IN và các đầu nối bù, tín hiệu mức cao logic sẽ xuất hiện ở chân đầu ra.

Đặc trưng thông số kỹ thuật IC LM339:

• Bốn bộ so sánh có nhiễu rất thấp.
• Hoạt động từ nguồn điện đơn cũng như nguồn điện kép trên dải điện áp rộng.
• Đối với hoạt động đơn, giá trị điện áp cung cấp phải nằm trong khoảng từ +3.0 V đến +36 V. Trong trường hợp cung cấp kép, phạm vi là + 18V và -18V.
• Nó có dòng điện xu hướng đầu vào thấp, dòng điện bù và điện áp bù.
• Thiết bị này tương thích với các dạng logic TTL, MOS và CMOS.
• Nó cung cấp dòng điện cung cấp thấp, thường là 0,8mA. Giá trị của nó không phụ thuộc vào nguồn điện áp.
• Phạm vi điện áp đầu vào chế độ chung mà trong đó IC thực hiện hoạt động bình thường bao gồm đất ngay cả khi được điều chỉnh từ một điện áp nguồn duy nhất.
• Điện áp bão hòa đầu ra thường là 130mV ở 4mA.

Xem thêm: Các mã Opam khác

Kích thước IC LM339

Ứng dụng của IC

• Dao động
• Bộ so sánh điện áp
• Dịch điện áp logic
• Giám sát nguồn điện
• Công nghiệp
• Dụng cụ đo lường
• Ô tô

Datasheet của IC so sánh LM339
