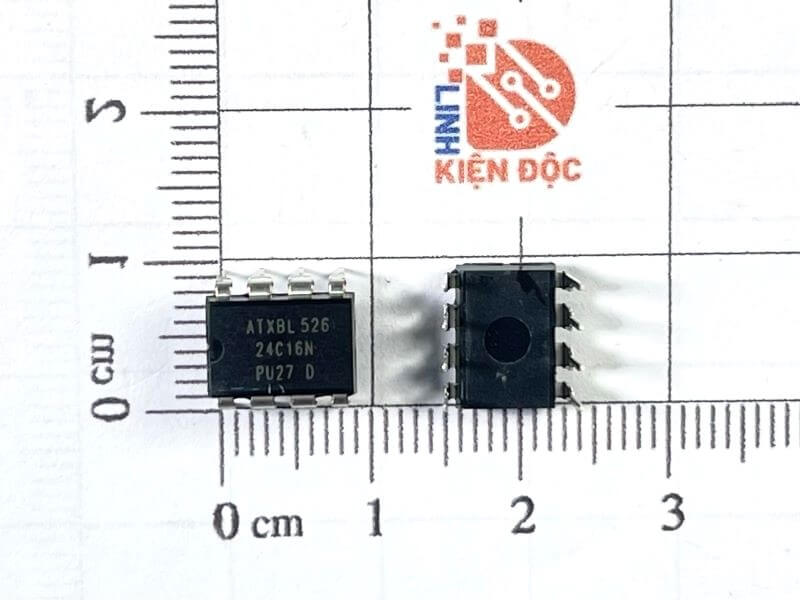

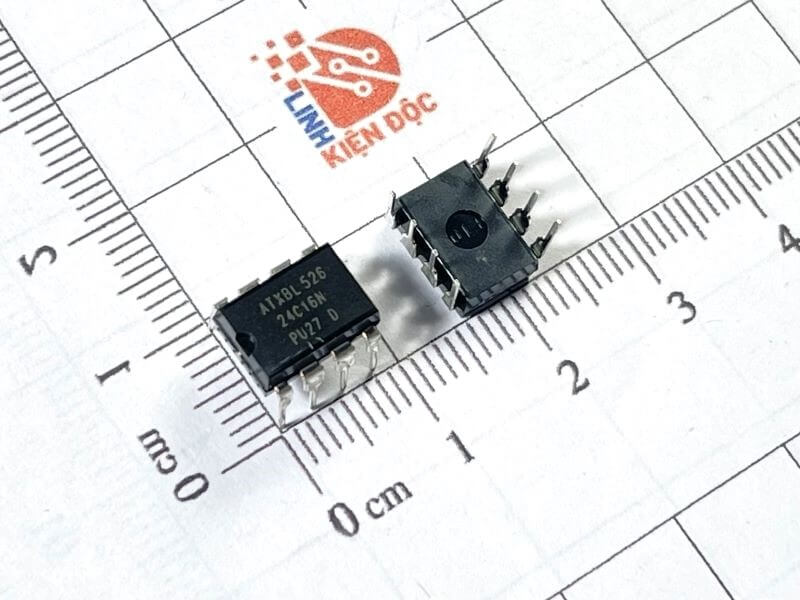

24C16N, AT24C16N, AT24C16, AT24C16A eeprom DIP-8

Giới thiệu về IC AT24C16

AT24C16 cung cấp 16384 bit bộ nhớ chỉ đọc có thể lập trình và xóa bằng điện nối tiếp (EEPROM) được tổ chức thành 2048 từ, mỗi từ có 8 bit. Thiết bị được tối ưu hóa để sử dụng trong nhiều ứng dụng công nghiệp và thương mại, nơi hoạt động công suất thấp và điện áp thấp là điều cần thiết. AT24C16 có sẵn trong các gói PDIP 8 chân, JEDEC SOIC 8 chân, MAP 8 chân, TSSOP 8 chân và dBGA2 8 bóng tiết kiệm không gian và được truy cập thông qua giao diện nối tiếp hai dây. Ngoài ra, toàn bộ sản phẩm đều có phiên bản 2,7V (2,7V đến 5,5V) và 1,8V (1,8V đến 5,5V).

Đặc trưng kỹ thuật

• Hoạt động điện áp thấp và điện áp chuẩn
  – 2,7 (VCC = 2,7V đến 5,5V)
  – 1,8 (VCC = 1,8V đến 5,5V)
• Được tổ chức bên trong 256 x 8 (2K)
• Giao diện nối tiếp hai dây
• Schmitt Trigger, Đầu vào được lọc để loại bỏ tiếng ồn
• Giao thức truyền dữ liệu hai chiều
• Khả năng tương thích 100 kHz (1,8V) và 400 kHz (2,7V, 5V)
• Ghim bảo vệ ghi để bảo vệ dữ liệu phần cứng
• Trang 8 byte (1K, 2K), Trang 16 byte (4K, 8K, 16K) Chế độ ghi
• Cho phép ghi một phần trang
• Chu kỳ ghi tự định thời gian (5 ms max)
• Độ tin cậy cao
  – Độ bền: 1 triệu chu kỳ ghi
  – Lưu giữ dữ liệu: 100 năm
• Cấp độ ô tô và các thiết bị không chì/không halogen có sẵn

Thông số kỹ thuật

Sơ đồ khối

Sơ đồ chân

Kích thước IC AT24C16
