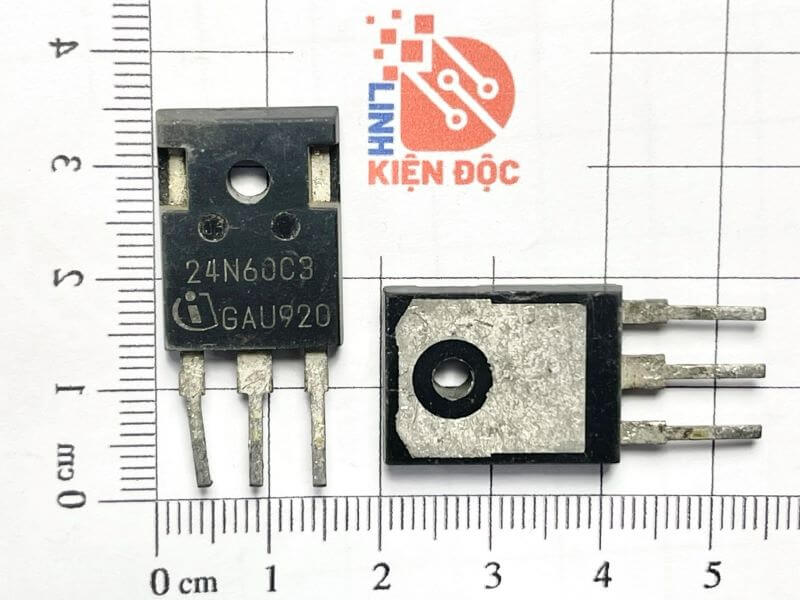

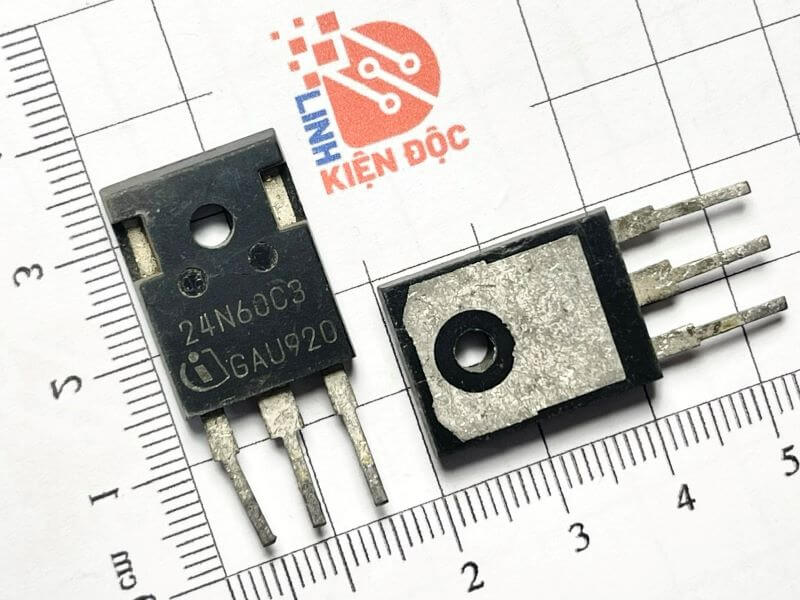

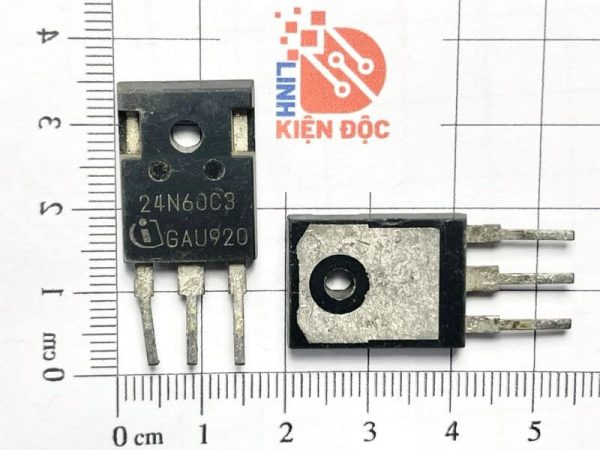

24N60C3 SPW24N60C3 Mosfet kênh N 24A 600V TO-247 Tháo máy

Giới thiệu về 24N60C3 (SPW24N60C3)

SPW24N60C3 là MOSFET kênh N công suất cao với dòng điện 24A và điện áp chịu đựng 600V, thuộc dòng CoolMOS™ C3 của Infineon. Loại MOSFET này được tối ưu hóa để giảm tổn hao chuyển mạch, tăng hiệu suất và cải thiện nhiệt độ hoạt động, rất phù hợp cho các bộ nguồn chuyển mạch (SMPS), biến tần, và bộ khuếch đại công suất.

Đặc điểm nổi bật 24N60C3

• Công nghệ CoolMOS™ C3 giúp giảm tổn hao chuyển mạch và tăng hiệu suất.
• Điện trở R_DS(on) thấp, chỉ khoảng 190mΩ, giúp giảm tổn hao dẫn.
• Khả năng chịu điện áp cao (600V), phù hợp cho các ứng dụng công suất lớn.
• Dòng điện liên tục (I_D) lên đến 24A khi nhiệt độ case là 25°C.
• Thiết kế vỏ TO-247, giúp tản nhiệt tốt hơn khi hoạt động công suất cao.

Ứng dụng 24N60C3

• Bộ nguồn chuyển mạch (SMPS) công suất cao.
• Biến tần, bộ nghịch lưu trong hệ thống năng lượng mặt trời, UPS.
• Bộ khuếch đại công suất trong hệ thống âm thanh chuyên nghiệp.
• Bộ điều khiển động cơ, bơm và tải cảm ứng.
• Mạch PFC (Power Factor Correction) để cải thiện hiệu suất điện.

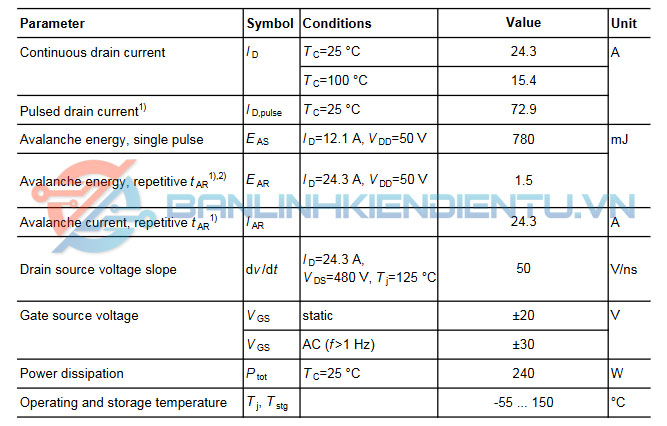

Thông số kỹ thuật 24N60C3

• Loại MOSFET: Kênh N.
• Điện áp chịu đựng (V_DSS): 600V.
• Dòng điện liên tục (I_D): 24A @ 25°C.
• Điện trở R_DS(on): 190mΩ.
• Điện áp cổng (V_GS): ±20V.
• Tần số chuyển mạch: Cao, phù hợp cho ứng dụng SMPS.
• Kiểu đóng gói: TO-247.

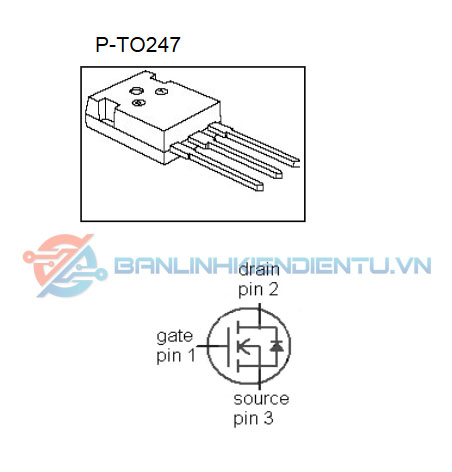

Sơ đồ chân 24N60C3

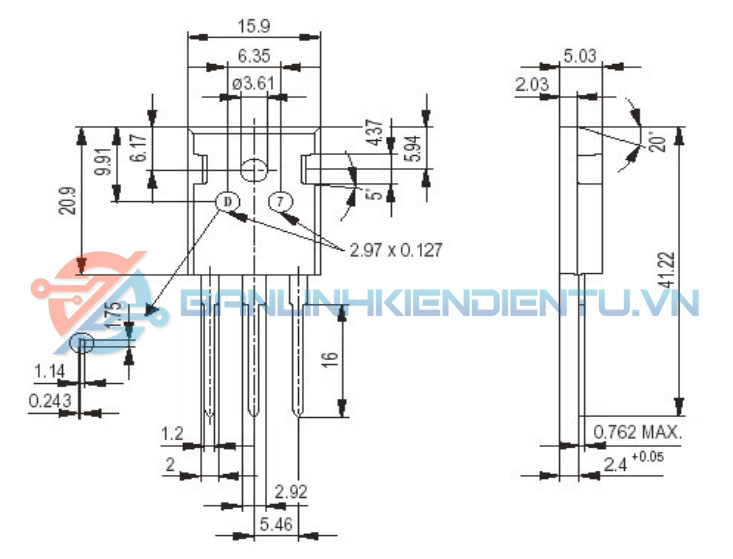

Kích thước 24N60C3

Xem thêm: Nhiều sản phẩm Mosfet khác tại đây

Datasheet 24N60C3
