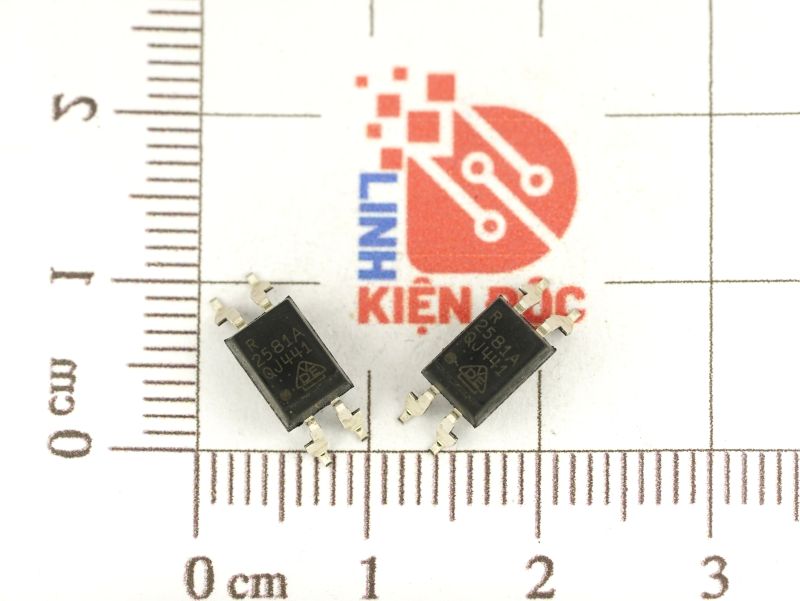

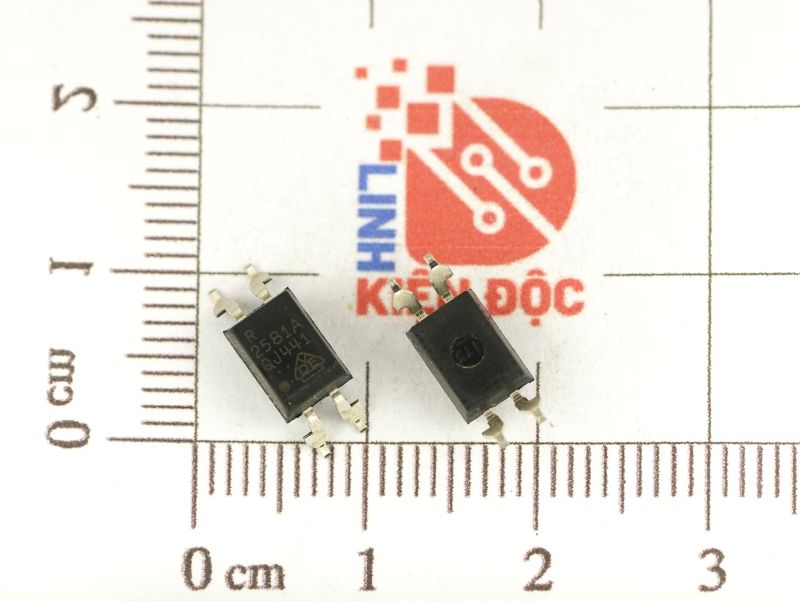

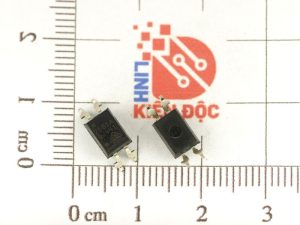

Opto cách ly 2581A, PS2581A, PS2581 SOP-4

Giới thiệu về PS2581A

PS2581A là một optocoupler (cách ly quang) được sản xuất bởi NEC (Nippon Electric Company), hiện nay được bán dưới thương hiệu Renesas. Đây là một optocoupler loại phototransistor output và có ứng dụng phổ biến trong các hệ thống yêu cầu cách ly điện giữa các mạch, giúp bảo vệ mạch nhạy cảm khỏi các xung điện cao hoặc sự cố ngắn mạch.

Đặc điểm nổi bật của PS2581A

1. Cách ly quang:
   • PS2581A sử dụng công nghệ cách ly quang (optocoupler), giúp truyền tải tín hiệu điện giữa hai mạch mà không có kết nối vật lý, từ đó bảo vệ mạch khỏi nhiễu hoặc dòng điện quá mức.
2. Đầu ra Phototransistor:
   • Thiết bị này có đầu ra là phototransistor, giúp truyền tín hiệu trong các ứng dụng cần tốc độ cao hoặc yêu cầu công suất thấp. Điều này cho phép PS2581A hoạt động hiệu quả trong các hệ thống điện tử.
3. Tốc độ chuyển mạch nhanh:
   • PS2581A có khả năng chuyển mạch nhanh, làm cho nó lý tưởng cho các ứng dụng yêu cầu tín hiệu tốc độ cao hoặc cần độ chính xác trong việc truyền tải tín hiệu.
4. Điện áp cách ly cao:
   • PS2581A có điện áp cách ly lên đến 5kV, giúp bảo vệ các mạch điện khỏi các sự cố dòng điện cao từ các mạch khác hoặc các môi trường có sự thay đổi điện áp mạnh.

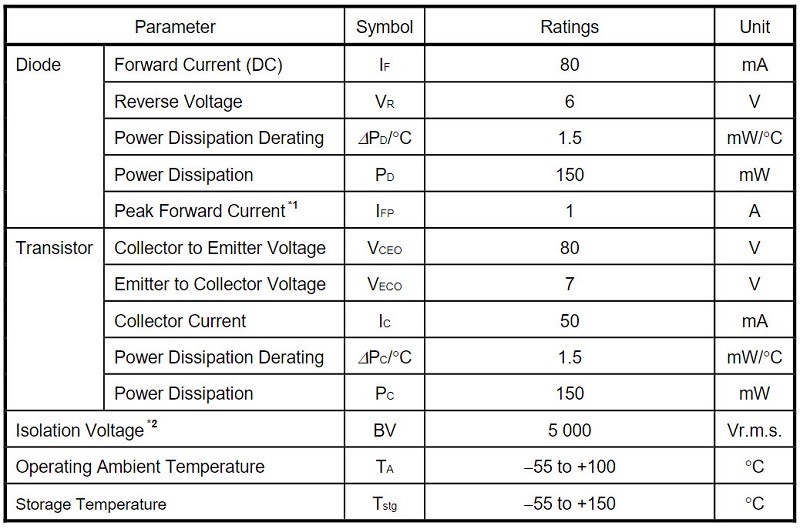

Thông số kỹ thuật PS2581A

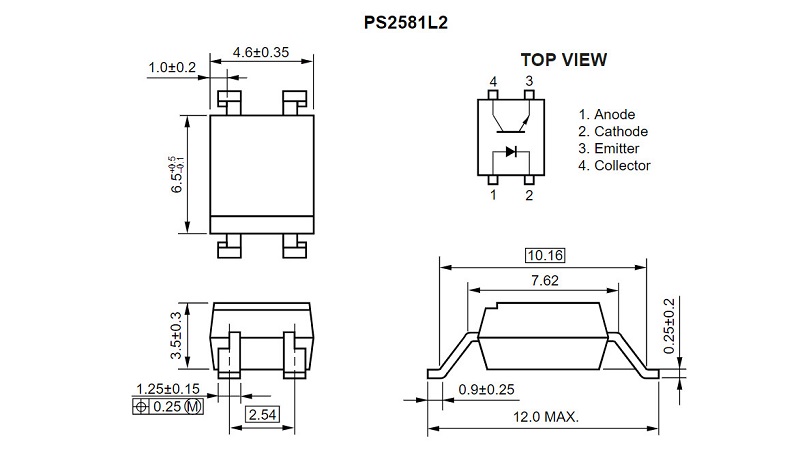

Sơ đồ và kích thước PS2581A

Ứng dụng PS2581A

• Cách ly tín hiệu trong các hệ thống điều khiển:
  • PS2581A thường được sử dụng trong các ứng dụng điều khiển công nghiệp, giúp bảo vệ các vi điều khiển hoặc hệ thống PLC khỏi các tín hiệu nguy hiểm từ các mạch công suất.
• Ứng dụng trong hệ thống truyền thông:
  • Được sử dụng trong các hệ thống truyền thông giữa các thiết bị có điện áp khác nhau, giúp đảm bảo tín hiệu được truyền tải chính xác mà không bị nhiễu.
• Biến tần và điều khiển động cơ:
  • PS2581A có thể được sử dụng trong các hệ thống biến tần (inverter) hoặc điều khiển động cơ, nơi cần cách ly giữa mạch điều khiển và mạch công suất để bảo vệ các thành phần nhạy cảm.
• Điều khiển công suất và bảo vệ mạch:
  • Với khả năng cách ly tốt, PS2581A có thể được ứng dụng trong các thiết bị điều khiển công suất lớn như bộ điều khiển năng lượng mặt trời, UPS (hệ thống nguồn không gián đoạn), hoặc các thiết bị bảo vệ mạch.

Xem thêm: Nhiều sản phẩm Opto khác tại đây

Datasheet PS2581A
