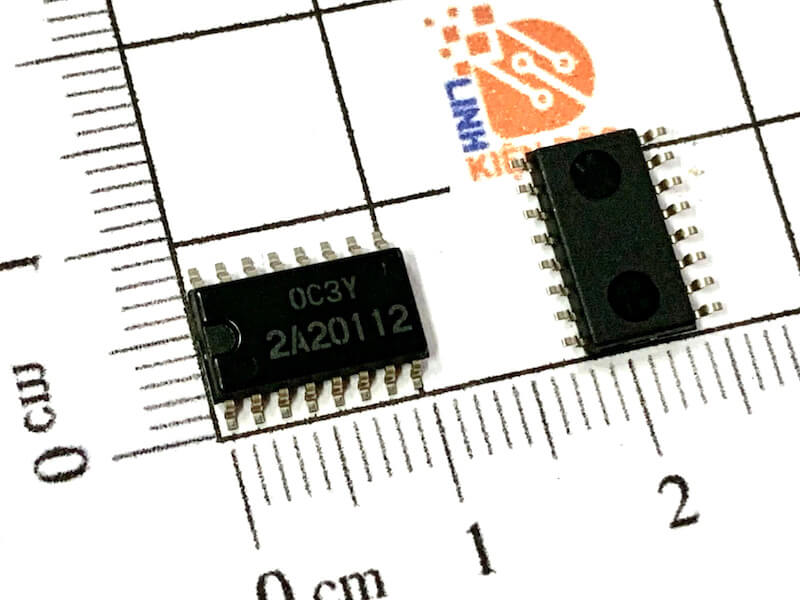

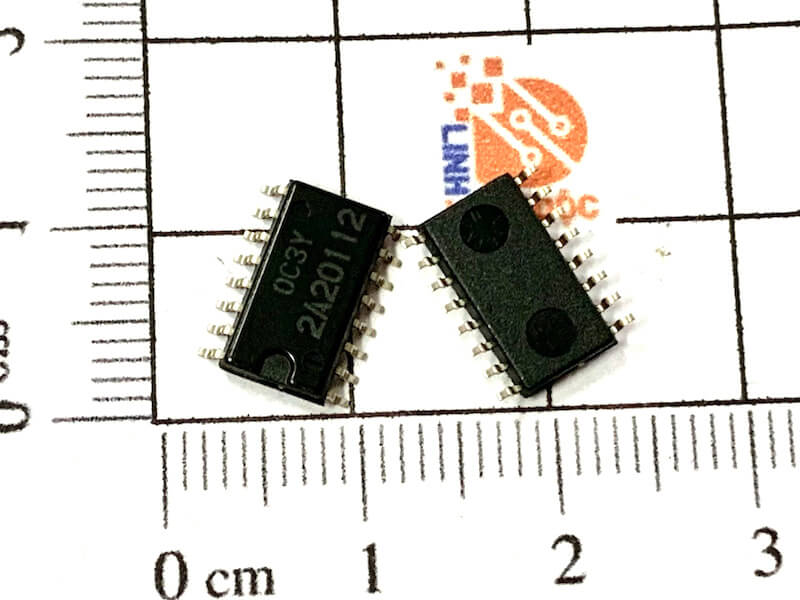

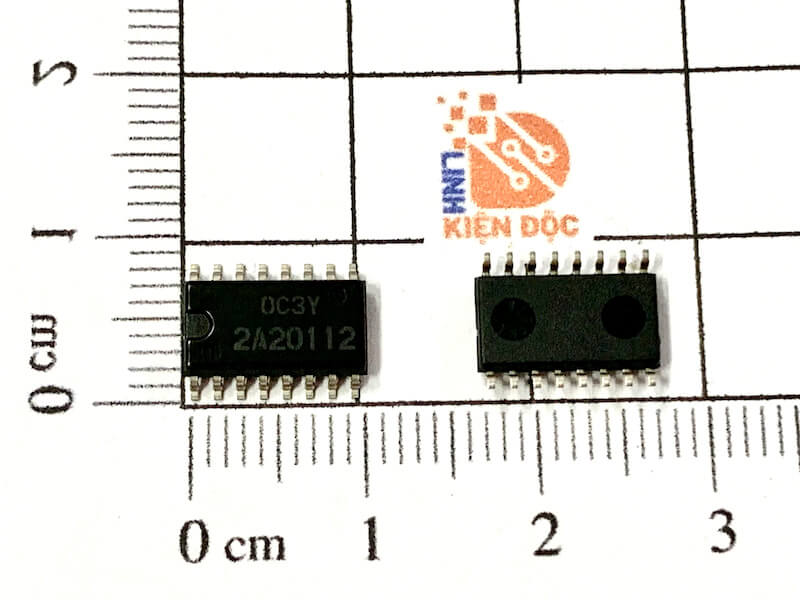

2A20112 IC chức năng SOP-16

Giới thiệu chung về IC 2A20112 SOP-16

IC 2A20112, còn được gọi là R2A20112, là IC điều khiển PFC do Renesas sản xuất. IC được sử dụng trong các bộ nguồn AC-DC nhằm cải thiện hệ số công suất và ổn định điện áp DC đầu ra của tầng PFC.

R2A20112 sử dụng phương pháp điều khiển PFC kiểu Boost ở chế độ dẫn tới hạn CRM và có khả năng điều khiển hai nhánh PFC hoạt động lệch pha 180°. Cấu trúc này phù hợp với các bộ nguồn công suất cao, giúp phân bố dòng điện giữa hai nhánh và giảm dòng gợn.

1. Đặc điểm

• Mã linh kiện: R2A20112 hoặc 2A20112.

• Nhà sản xuất: Renesas.

• Loại IC: IC điều khiển PFC.

• Số chân: 16 chân.

• Kiểu vỏ: SOP-16.

• Điều khiển mạch PFC Boost.

• Hoạt động ở chế độ Critical Conduction Mode.

• Hỗ trợ PFC Interleaved hai pha.

• Hai kênh Master và Slave hoạt động lệch pha 180°.

• Có hai ngõ ra điều khiển MOSFET công suất.

• Tích hợp mạch phát hiện dòng điện về 0.

• Có mạch bảo vệ quá dòng.

• Có bảo vệ quá áp.

• Có chức năng UVLO.

• Có chức năng phát hiện lỗi mạch hồi tiếp.

• Tích hợp điện áp tham chiếu 5 V.

• Có chức năng khởi động lại khi xảy ra một số điều kiện bảo vệ.

2. Cấu tạo chức năng bên trong

IC gồm nhiều khối chức năng được tích hợp trên cùng một chip:

                 R2A20112
        +-------------------------+
        |                         |
ZCD-M ->| Phát hiện dòng Master   |----> GD-M
        |                         |
ZCD-S ->| Phát hiện dòng Slave    |----> GD-S
        |                         |
 FB --->| Mạch phản hồi điện áp   |
        |                         |
COMP -->| Khuếch đại sai số       |
        |                         |
RAMP -->| Mạch tạo RAMP           |
        |                         |
 RT --->| Bộ dao động             |
        |                         |
OCP-M ->| Bảo vệ quá dòng Master  |
OCP-S ->| Bảo vệ quá dòng Slave   |
        |                         |
        | Bảo vệ quá áp           |
        |                         |
        | UVLO                    |
        |                         |
        | VREF 5 V                |
        +-------------------------+

IC có hai kênh điều khiển:

• Kênh Master điều khiển nhánh PFC thứ nhất.

• Kênh Slave điều khiển nhánh PFC thứ hai.

Hai nhánh hoạt động lệch pha nhằm phân chia dòng điện và giảm dòng gợn của hệ thống.

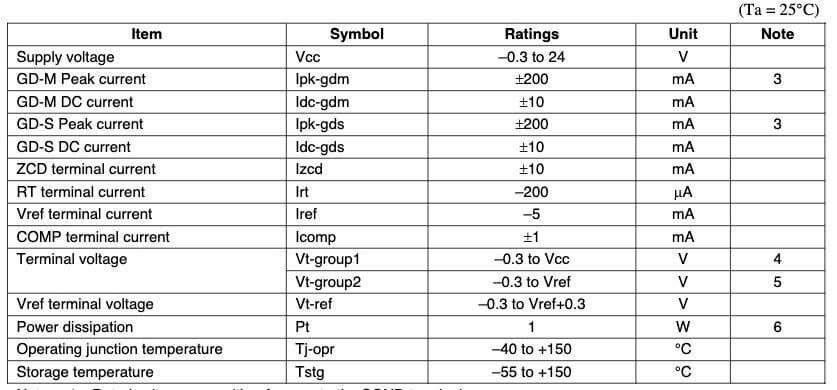

3. Thông số kỹ thuật cơ bản

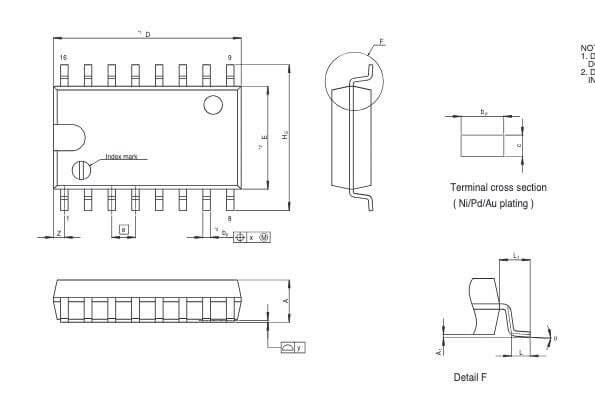

4. Kích thước

5. Ứng dụng

2A20112 thường được sử dụng trong:

• Nguồn TV LED/LCD.

• Nguồn màn hình.

• Bộ nguồn AC-DC công suất cao.

• Nguồn máy tính.

• Nguồn thiết bị văn phòng.

• Nguồn thiết bị công nghiệp.

• Nguồn viễn thông.

• Bộ nguồn có tầng PFC + LLC.

• Các thiết bị yêu cầu hệ số công suất cao.
