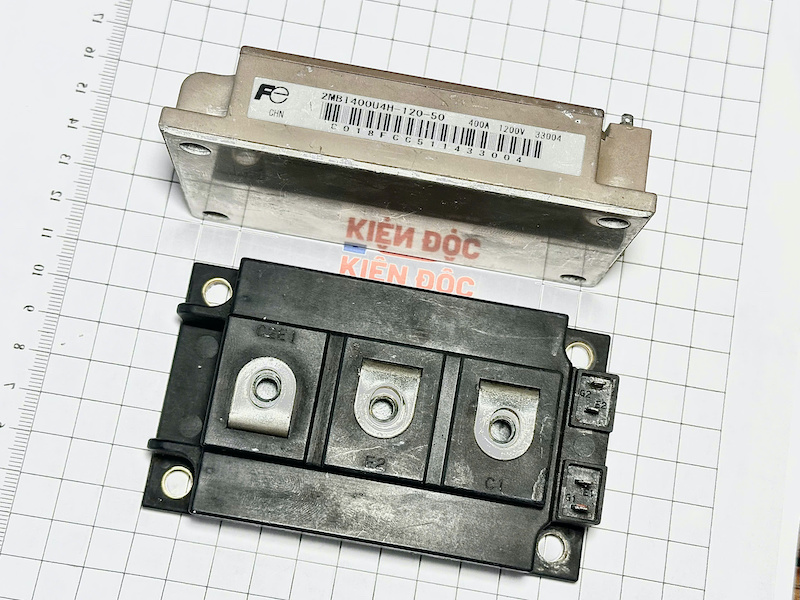

2MBI400U4H-120-50 IGBT Fuji 400A 1200V Tháo Máy

2MBI400U4H-120-50 là mô-đun IGBT của Fuji Electric, được thiết kế cho các ứng dụng công nghiệp như biến tần và điều khiển động cơ. Mô-đun này nổi bật với hiệu suất cao và khả năng hoạt động ổn định trong các điều kiện khắc nghiệt.

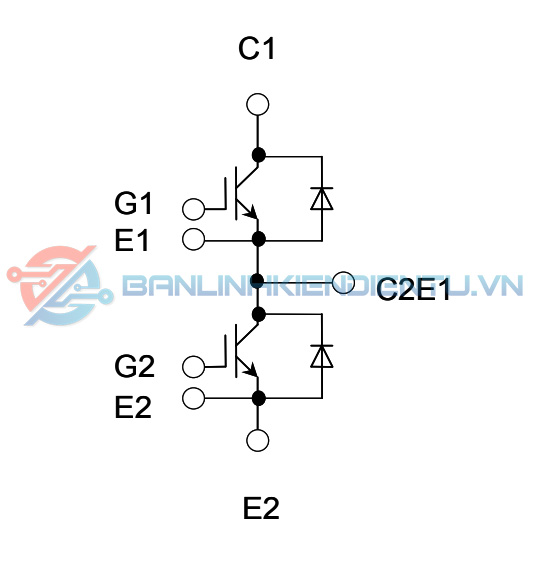

Sơ đồ mạch IGBT 2MBI400U4H-120-50

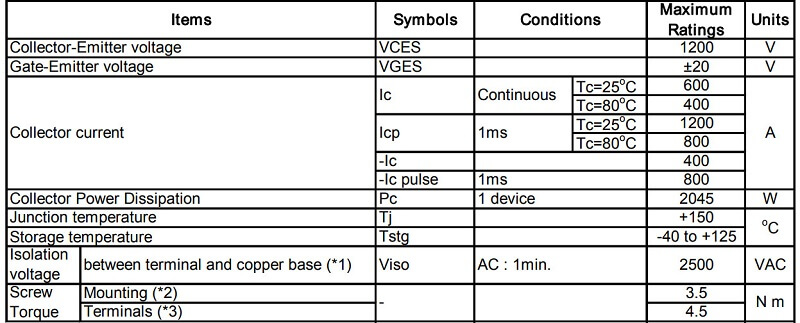

Thông số kĩ thuật của IGBT 2MBI400U4H-120-50

• Loại: Mô-đun IGBT
• Dòng điện tối đa: 400A
• Điện áp định mức: 1200V
• Tần số chuyển mạch: Tối đa khoảng 15-20 kHz
• Điện trở dẫn (VCE(on)): Khoảng 1.5V đến 2.0V tại dòng tối đa
• Nhiệt độ hoạt động: -40°C đến +125°C
• Khả năng tản nhiệt: Cần lắp đặt trên tấm tản nhiệt để duy trì hiệu suất và độ tin cậy.

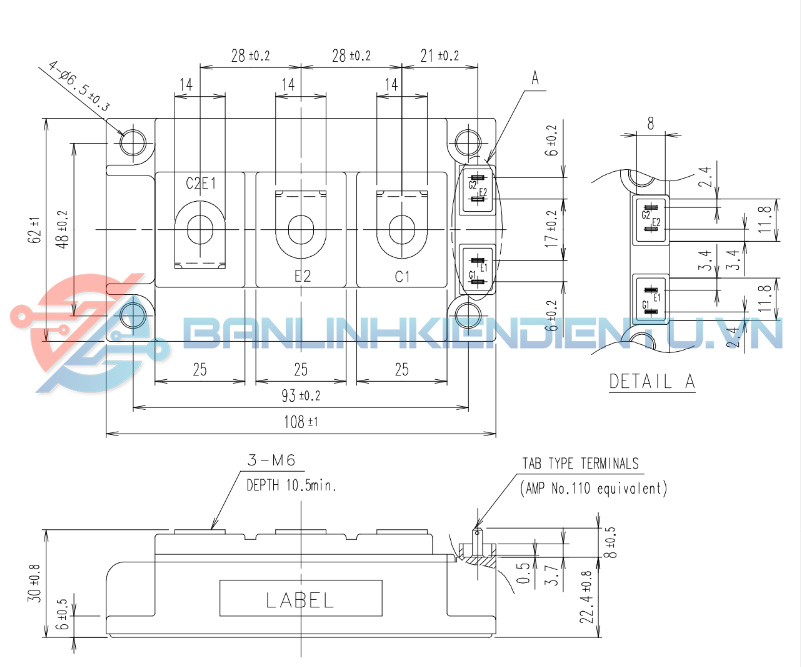

Kích thước của IGBT 2MBI400U4H-120-50

Chức năng 2MBI400U4H-120-50

1. Chuyển đổi năng lượng: Chuyển đổi dòng điện một chiều (DC) thành dòng điện xoay chiều (AC) trong các ứng dụng biến tần.
2. Điều khiển động cơ: Điều chỉnh tốc độ và mô-men xoắn của động cơ điện, phù hợp cho các hệ thống tự động hóa.
3. Nguồn cung cấp: Thích hợp cho các ứng dụng cung cấp điện trong công nghiệp.

Nguyên lý hoạt động 2MBI400U4H-120-50

• Khởi động và điều khiển: Được điều khiển bằng tín hiệu điện áp vào cổng (gate). Khi có điện áp, IGBT sẽ dẫn điện từ collector đến emitter.
• Chuyển đổi năng lượng: Trong biến tần, IGBT hoạt động bằng cách bật tắt nhanh chóng để tạo ra dạng sóng AC từ nguồn DC.
• Quản lý nhiệt: Hệ thống tản nhiệt rất quan trọng để đảm bảo hiệu suất và độ tin cậy.

Ứng dụng 2MBI400U4H-120-50

• Hệ thống biến tần: Trong tự động hóa và truyền động điện.
• Máy móc công nghiệp: Điều khiển động cơ trong quy trình sản xuất.
• Năng lượng tái tạo: Chuyển đổi năng lượng từ các nguồn như pin mặt trời.

Xem thêm những sản phẩm IGBT khác tại đây

Datasheet của 2MBI400U4H-120-50
