2MBI450U4E-120 Module IGBT 1200V 450A tháo máy

1. Giới thiệu

Module IGBT 2MBI450U4E-120 là linh kiện công suất cao, thuộc dòng U4E series. Đây là loại IGBT kép (Dual IGBT Module) tích hợp sẵn diode tự do (freewheel diode) nhằm giảm tổn hao và tăng hiệu suất chuyển mạch. Linh kiện này được thiết kế cho các ứng dụng công nghiệp yêu cầu điện áp và dòng lớn như biến tần, điều khiển động cơ, nguồn công suất cao và hệ thống UPS.

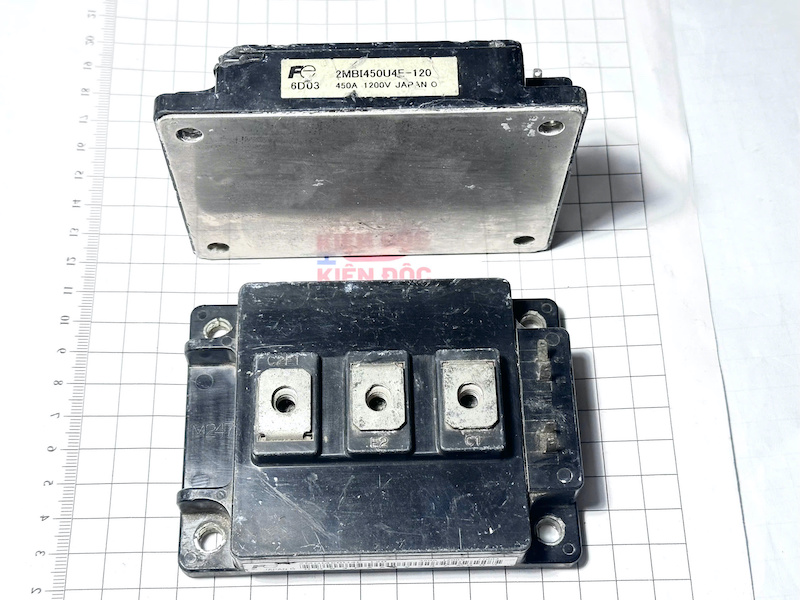

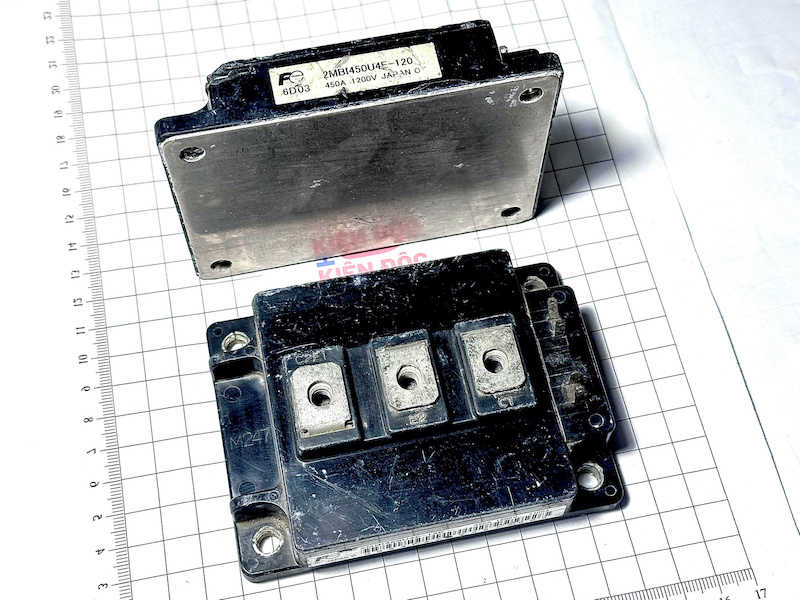

Phiên bản “tháo máy” nghĩa là module được lấy ra từ thiết bị công nghiệp cũ, vẫn còn khả năng sử dụng tốt nếu được kiểm tra đảm bảo không hư hỏng về điện và cơ.

2. Đặc điểm

• Sử dụng công nghệ IGBT thế hệ U4E của Fuji, cho hiệu suất chuyển mạch cao và tổn hao thấp.

• Thiết kế dạng module kép, nhỏ gọn, dễ lắp đặt và bảo trì.

• Tích hợp sẵn diode ngược (freewheel diode) cho mỗi transistor IGBT.

• Cách điện tốt giữa mạch công suất và đế tản nhiệt (điện áp cách điện lên đến 2500 Vrms).

• Hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.

• Dễ thay thế, tương thích với nhiều dòng module tương đương cùng thông số.

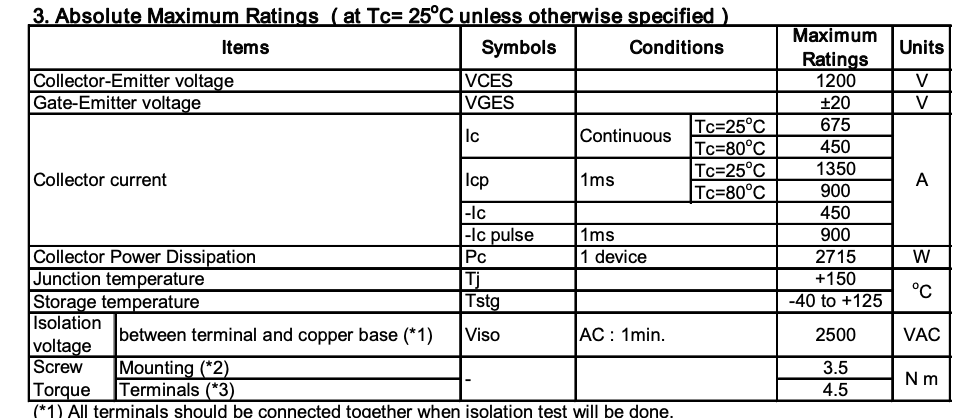

3. Thông số kỹ thuật

• Hãng sản xuất: Fuji Electric

• Mã linh kiện: 2MBI450U4E-120

• Cấu trúc: Dual IGBT module (2 IGBT trong cùng một khối)

• Điện áp cực đại (Vce): 1200 V

• Dòng cực đại (Ic): 450 A

• Điện áp điều khiển (Vge): ±20 V

• Điện áp bão hòa Vce(sat): khoảng 2.1 V (ở Ic = 450 A, Tj = 25°C)

• Điện áp cách điện: 2500 Vrms giữa cực và đế tản nhiệt

• Tích hợp diode ngược: Có

• Kiểu vỏ: U4E series, module công suất tiêu chuẩn

• Dải nhiệt độ hoạt động: -40°C đến +150°C

• Kích thước (ước tính): khoảng 152 mm × 62 mm × 30 mm

• Khối lượng: khoảng 600 g

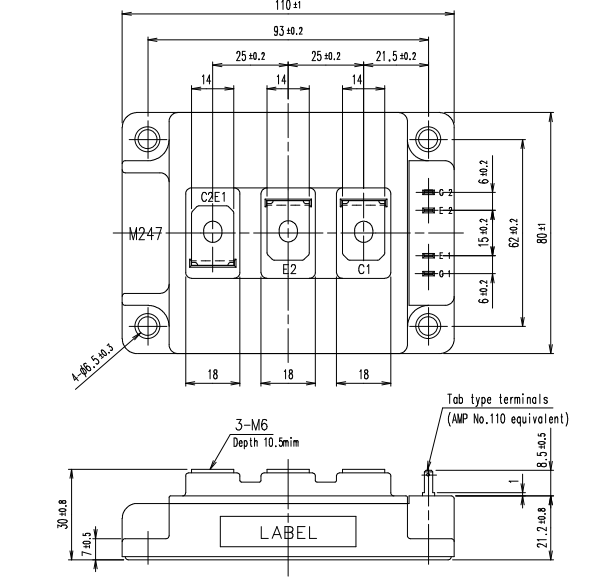

4. Kích thước

5. Ứng dụng

• Bộ biến tần (Inverter) trong công nghiệp điều khiển động cơ AC/DC.

• Bộ nguồn công suất cao (SMPS, Power Supply).

• Hệ thống UPS (Uninterruptible Power Supply).

• Servo drive, hệ thống điều khiển chuyển động chính xác.

• Thiết bị hàn công nghiệp, máy CNC, máy nén khí.

• Thiết bị năng lượng tái tạo như inverter cho hệ thống năng lượng mặt trời hoặc gió.

Xem thêm :Nhiều sản phẩm IGBT khác tại đây

DATASHEET
