2SA1611 ký hiệu M6 Transistor PNP 0,1A 60V SOT-323

1. Giới thiệu Transistor PNP 2SA1611 ký hiệu M6

2SA1611 là transistor lưỡng cực BJT loại PNP dạng SMD, được thiết kế cho các ứng dụng khuếch đại tín hiệu, chuyển mạch và điều khiển dòng điện nhỏ. Linh kiện có điện áp Collector–Emitter lên tới -60V, dòng Collector tối đa khoảng -100mA (0,1A), phù hợp với nhiều mạch tín hiệu và điều khiển công suất thấp.

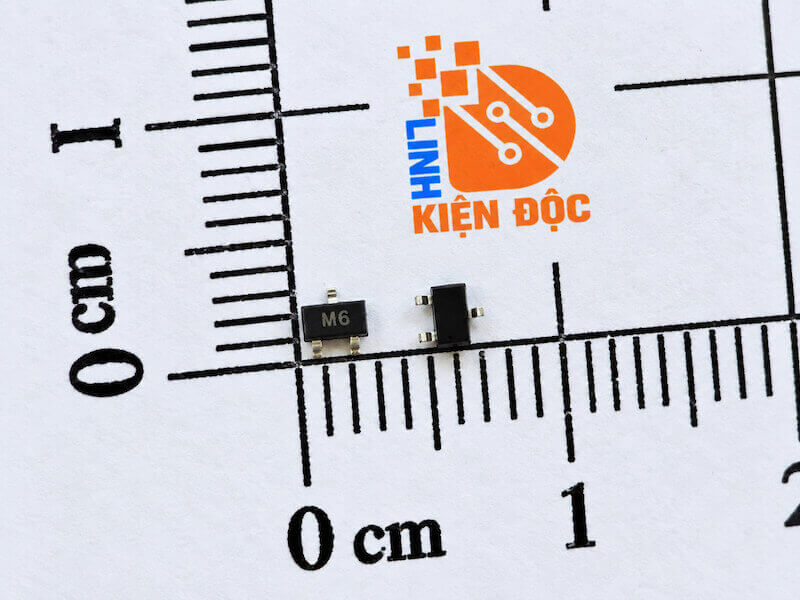

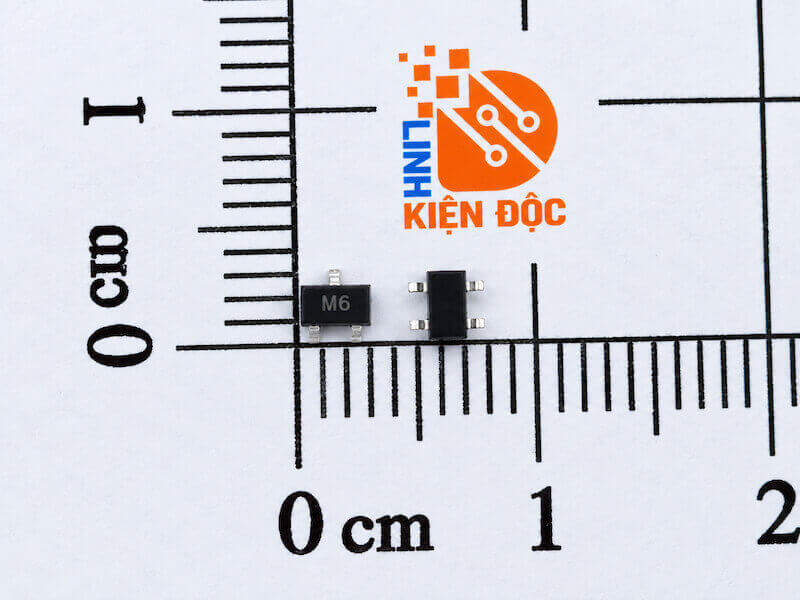

2SA1611 có ký hiệu nhận dạng M6, sử dụng kiểu đóng gói SOT-323 3 chân nhỏ gọn. Nhờ kích thước nhỏ, linh kiện thích hợp với các bo mạch điện tử có mật độ linh kiện cao, thiết bị cầm tay và các sản phẩm sử dụng công nghệ lắp ráp SMT.

Với khả năng khuếch đại tín hiệu và hoạt động như một khóa điện tử, 2SA1611 được sử dụng trong nhiều bo điều khiển, mạch nguồn, mạch tín hiệu và thiết bị điện tử.

2. Đặc điểm của Transistor 2SA1611

Một số đặc điểm đáng chú ý của 2SA1611 gồm:

• Mã linh kiện: 2SA1611.
• Ký hiệu trên thân: M6.
• Loại transistor: BJT PNP.
• Kiểu đóng gói: SOT-323.
• Số chân: 3 chân.
• Kiểu lắp đặt: SMD/SMT.
• Điện áp Collector–Emitter: -60V.
• Dòng Collector tối đa: -100mA (0,1A).
• Phù hợp cho khuếch đại tín hiệu.
• Có khả năng chuyển mạch dòng nhỏ.
• Kích thước rất nhỏ.
• Tiết kiệm diện tích PCB.
• Phù hợp cho các mạch điện tử mật độ cao.

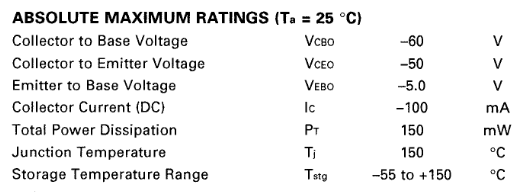

3. Thông số kỹ thuật Transistor PNP 2SA1611

Các thông số như hệ số khuếch đại dòng, điện áp bão hòa và công suất tiêu tán cần được xem xét theo điều kiện làm việc và datasheet của đúng phiên bản linh kiện.

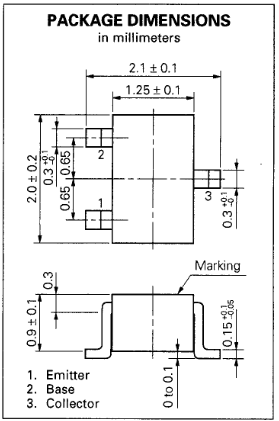

4. Kích thước và cấu tạo của Transistor 2SA1611

2SA1611 là transistor BJT có cấu trúc PNP, bao gồm ba vùng bán dẫn tạo thành ba cực chính:

Emitter (E – cực phát): có nhiệm vụ cung cấp hạt tải điện trong quá trình transistor hoạt động.

Base (B – cực gốc): là cực điều khiển của transistor. Một dòng điện nhỏ tại Base có thể kiểm soát dòng điện lớn hơn chạy qua Collector và Emitter.

Collector (C – cực thu): tiếp nhận dòng điện chạy qua transistor và thường được kết nối với tải hoặc tầng mạch phía sau.

Do thuộc loại PNP, nguyên tắc phân cực của 2SA1611 ngược với transistor NPN. Đây là yếu tố cần chú ý khi thiết kế hoặc thay thế linh kiện trên PCB.

5. Chức năng của Transistor PNP 2SA1611

2SA1611 có hai chức năng chính là khuếch đại tín hiệu và chuyển mạch điện tử.

Trong chế độ khuếch đại, một dòng điện nhỏ tại cực Base sẽ điều khiển dòng Collector lớn hơn. Nhờ đó, transistor có thể được sử dụng trong các tầng khuếch đại tín hiệu analog và mạch driver dòng nhỏ.

Trong chế độ chuyển mạch, 2SA1611 hoạt động như một công tắc bán dẫn. Tín hiệu điều khiển tại Base quyết định transistor ở trạng thái dẫn hay ngắt, từ đó kiểm soát dòng điện đi qua tải.

6. Công dụng của 2SA1611

Khuếch đại tín hiệu

2SA1611 có thể được sử dụng trong các tầng khuếch đại tín hiệu nhỏ, mạch analog và các tầng tiền khuếch đại phù hợp với đặc tính của transistor.

Chuyển mạch điện tử

Với dòng Collector tối đa khoảng 100mA, 2SA1611 phù hợp để đóng/ngắt các đường tín hiệu hoặc tải dòng nhỏ.

Mạch driver

Transistor có thể làm tầng driver trung gian, giúp tín hiệu điều khiển dòng nhỏ tác động tới tầng mạch yêu cầu dòng lớn hơn.

Mạch nguồn

2SA1611 có thể xuất hiện trong các mạch điều khiển nguồn, hồi tiếp, ổn áp, giám sát điện áp và các mạch bảo vệ công suất thấp.

Mạch điều khiển

Linh kiện phù hợp với các bo điều khiển cần transistor PNP để đóng/ngắt hoặc điều khiển tín hiệu ở phía nguồn dương.

7. Nguyên lý hoạt động của 2SA1611

Do là transistor PNP, 2SA1611 được kích dẫn khi điện thế tại Base thấp hơn Emitter một mức phù hợp.

Khi transistor được phân cực đúng, dòng điều khiển nhỏ tại Base cho phép dòng lớn hơn chạy qua đường Emitter–Collector. Bằng cách kiểm soát dòng Base, mạch có thể điều khiển trạng thái và dòng điện qua transistor.

Khi sử dụng làm công tắc, transistor thường hoạt động giữa hai trạng thái chính là ngắt và dẫn bão hòa. Khi sử dụng làm bộ khuếch đại, transistor được phân cực trong vùng hoạt động tuyến tính.

8. Kiểu chân SOT-323 của 2SA1611

2SA1611 sử dụng package SOT-323 3 chân, còn thuộc nhóm package SMD kích thước nhỏ dành cho transistor tín hiệu.

So với SOT-23 thông dụng, SOT-323 có kích thước nhỏ hơn, giúp tiết kiệm thêm diện tích trên PCB.

Package SOT-323 có những ưu điểm như:

• Kích thước rất nhỏ.
• Trọng lượng thấp.
• Tiết kiệm diện tích PCB.
• Phù hợp với bo mạch mật độ cao.
• Thích hợp cho dây chuyền SMT.
• Phù hợp với thiết bị điện tử nhỏ gọn.

Khi thay thế cần kiểm tra chính xác thứ tự chân Base, Emitter và Collector, không nên dựa hoàn toàn vào hình dáng bên ngoài của linh kiện.

9. Ưu điểm của Transistor 2SA1611

Một ưu điểm nổi bật của 2SA1611 là khả năng chịu điện áp tương đối tốt trong một package SMD rất nhỏ. Mức điện áp Collector–Emitter khoảng 60V giúp linh kiện phù hợp với nhiều mạch tín hiệu và điều khiển.

Dòng Collector tối đa 100mA đáp ứng tốt các ứng dụng chuyển mạch tải nhỏ, trong khi cấu trúc BJT cho phép linh kiện được sử dụng linh hoạt trong cả mạch khuếch đại và mạch đóng/ngắt.

Package SOT-323 cũng là lợi thế lớn đối với các thiết kế cần giảm kích thước bo mạch.

10. Ứng dụng của Transistor 2SA1611

Transistor PNP 2SA1611 có thể được sử dụng trong:

• Mạch khuếch đại tín hiệu.
• Mạch khuếch đại analog.
• Mạch chuyển mạch.
• Mạch driver dòng nhỏ.
• Mạch điều khiển LED.
• Mạch điều khiển tải nhỏ.
• Mạch nguồn.
• Mạch ổn áp.
• Mạch hồi tiếp.
• Mạch bảo vệ.
• Bo vi điều khiển.
• Thiết bị điện tử dân dụng.
• Thiết bị âm thanh.
• Thiết bị đo lường.
• Bo điều khiển công nghiệp.
• Sửa chữa và thay thế transistor SMD trên PCB.

11. Lưu ý khi thay thế 2SA1611 ký hiệu M6

Khi lựa chọn linh kiện thay thế cho 2SA1611, cần đảm bảo transistor mới thuộc loại PNP và có thông số điện phù hợp.

Các thông số quan trọng cần kiểm tra bao gồm điện áp Collector–Emitter, dòng Collector, hệ số khuếch đại hFE, điện áp bão hòa, công suất tiêu tán, tần số làm việc và sơ đồ chân.

Đặc biệt cần chú ý package SOT-323. Không nên nhầm SOT-323 với SOT-23 vì hai package có kích thước vật lý khác nhau, dù đều có ba chân và hình dạng khá tương đồng.

Ngoài ra, M6 là mã marking SMD ngắn, vì vậy khi nhận dạng linh kiện trên bo mạch nên kết hợp ký hiệu này với package, sơ đồ mạch và vị trí của linh kiện để tránh nhầm với sản phẩm khác.

12. Tổng kết

2SA1611 ký hiệu M6 là transistor BJT PNP SMD, sử dụng package SOT-323 3 chân, có điện áp Collector–Emitter 60V và dòng Collector tối đa 100mA (0,1A).

Với ưu điểm kích thước nhỏ, khả năng chịu điện áp tốt và đáp ứng cả chức năng khuếch đại lẫn chuyển mạch, 2SA1611 phù hợp cho các ứng dụng khuếch đại tín hiệu, driver, chuyển mạch tải nhỏ, mạch nguồn, mạch điều khiển và sửa chữa bo mạch điện tử.
