C5583 2SC5583 TO-3PL (tháo máy)

Khái niệm về C5583

2SC5583 (C5583) là một transistor NPN loại công suất cao được sản xuất chủ yếu để sử dụng trong các mạch khuếch đại hoặc chuyển mạch với ứng dụng công suất cao. Nó thuộc dòng TO-3PL, một loại vỏ transistor có khả năng tản nhiệt tốt và chịu được dòng điện lớn. Model này được sử dụng trong các thiết bị âm thanh, khuếch đại công suất, và các ứng dụng yêu cầu ổn định và hiệu suất cao.

Mô tả về 2SC5583 (C5583)

• Loại transistor: NPN

• Vỏ: TO-3PL (một loại vỏ kim loại, giúp cải thiện khả năng tản nhiệt)

• Ứng dụng: Khuếch đại công suất, hệ thống âm thanh, mạch chuyển mạch điện áp cao, v.v.

Thông số kỹ thuật của 2SC5583

• Điện áp cực đại (Vceo): 120V

• Dòng điện cực đại (Ic): 15A

• Công suất tiêu thụ (Ptot): 150W

• Tần số cắt (ft): Khoảng 30MHz, cho phép hoạt động trong các mạch tần số cao.

• Dòng điện khuếch đại (hFE): Tùy thuộc vào dòng hoạt động, nhưng nó có khả năng khuếch đại mạnh mẽ ở các mức dòng điện lớn.

Ứng dụng của 2SC5583 (C5583)

Transistor này được sử dụng trong nhiều ứng dụng công suất cao nhờ khả năng chịu điện áp lớn và dòng điện mạnh mẽ:

• Khuếch đại công suất âm thanh: 2SC5583 thường được sử dụng trong các bộ khuếch đại công suất lớn cho hệ thống âm thanh, đặc biệt là trong các mạch khuếch đại cho các hệ thống âm thanh Hi-Fi hoặc PA (Public Address).

• Khuếch đại cho thiết bị gia dụng và công nghiệp: Được sử dụng trong các thiết bị như dàn âm thanh gia đình, hệ thống âm thanh ô tô, hoặc trong các thiết bị công nghiệp yêu cầu khuếch đại tín hiệu điện.

• Mạch điều khiển động cơ: Với khả năng chịu dòng điện lớn và điện áp cao, transistor này có thể được sử dụng trong các mạch điều khiển động cơ hoặc các ứng dụng yêu cầu khả năng chuyển mạch nhanh.

• Các hệ thống chuyển mạch và điều khiển công suất cao: 2SC5583 có thể được dùng trong các bộ nguồn công suất cao hoặc trong các mạch chuyển mạch điện áp cao nơi cần có khả năng tản nhiệt tốt và chịu tải cao.

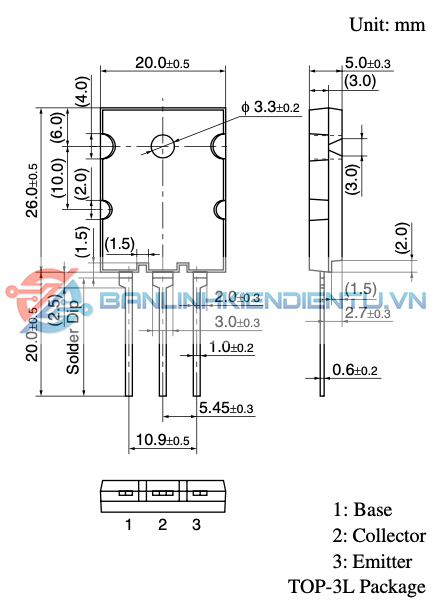

Kích thước của C5583

DATASHEET
