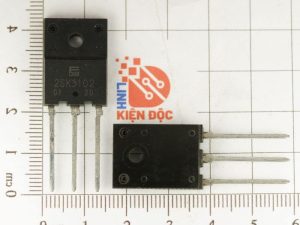

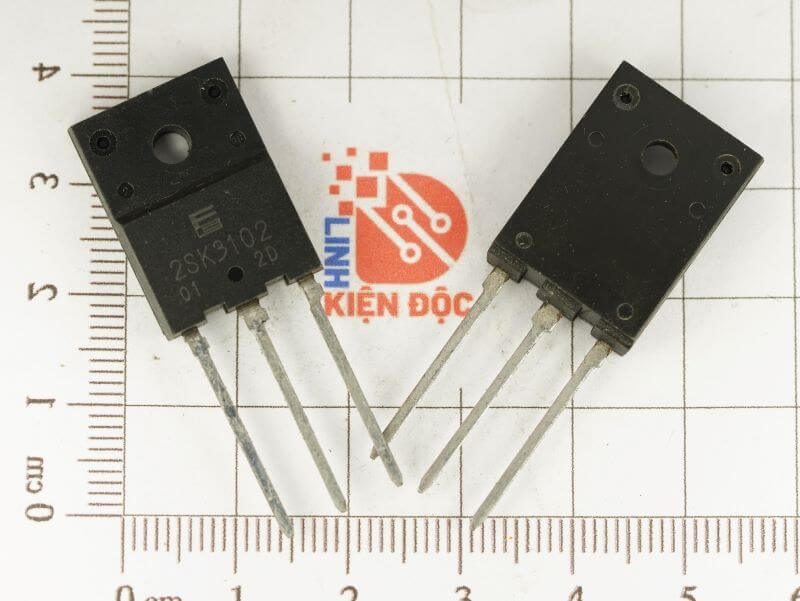

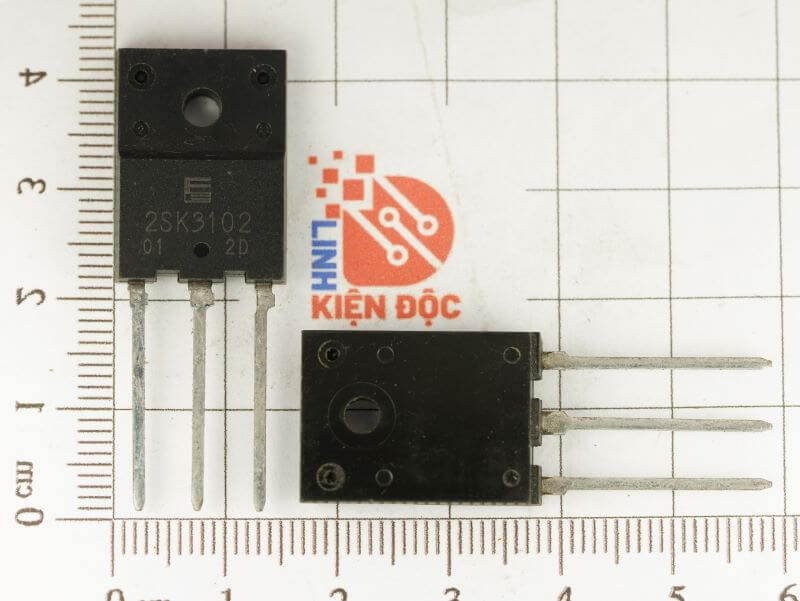

2SK3102 K3102 Mosfet Kênh-N 36A/600V TO-3PML

Giới thiệu về 2SK3102

2SK3102 là một MOSFET kênh N mạnh mẽ và linh hoạt, lý tưởng cho các ứng dụng yêu cầu công suất lớn và độ tin cậy cao. Với khả năng chịu đựng điện áp 600V và dòng điện 36A, 2SK3102 cung cấp hiệu suất cao cho các mạch chuyển đổi năng lượng, điều khiển động cơ, và các hệ thống điện công nghiệp. Điện trở dẫn thấp và khả năng tiêu tán nhiệt tốt làm cho MOSFET này trở thành lựa chọn tối ưu cho nhiều ứng dụng công suất cao.

Đặc trưng kỹ thuật

• Điện áp Drain-Source (Vds): 600V
  • Đây là điện áp tối đa giữa chân drain và chân source mà MOSFET có thể chịu đựng. Với khả năng chịu đựng điện áp lên tới 600V, 2SK3102 phù hợp cho các ứng dụng yêu cầu điện áp cao như các bộ nguồn chuyển đổi, biến tần, và các mạch công suất công nghiệp.
• Dòng điện Drain (Id): 36A
  • MOSFET này có khả năng dẫn dòng điện liên tục lên tới 36A, làm cho nó phù hợp cho các ứng dụng yêu cầu dòng điện lớn như điều khiển động cơ công suất cao, bộ nguồn công suất lớn, và các hệ thống tải nặng.
• Điện trở dẫn (Rds(on)): Thấp, thường vào khoảng 0.15Ω (ở Vgs = 10V)
  • Đây là điện trở giữa chân drain và chân source khi MOSFET đang dẫn điện. Rds(on) thấp giúp giảm thiểu tổn thất năng lượng trong quá trình hoạt động, cải thiện hiệu suất tổng thể của hệ thống.
• Điện áp Gate-Source (Vgs): ±30V
  • Đây là điện áp tối đa giữa chân gate và chân source mà MOSFET có thể chịu đựng, đảm bảo rằng MOSFET có thể hoạt động an toàn trong các điều kiện biến động điện áp.
• Công suất tiêu tán (Ptot): Khoảng 250W
  • Đây là công suất tối đa mà MOSFET có thể tiêu tán mà không bị quá nhiệt khi hoạt động liên tục. Với công suất tiêu tán cao, 2SK3102 có thể hoạt động ổn định trong các điều kiện tải nặng.

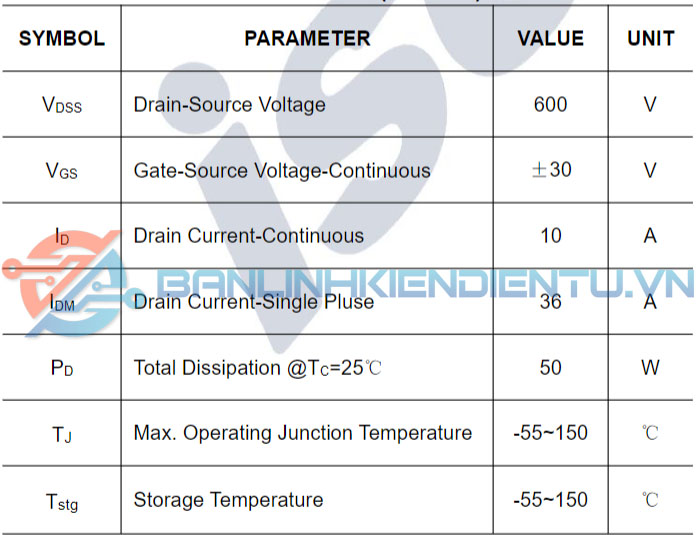

Thông số kỹ thuật

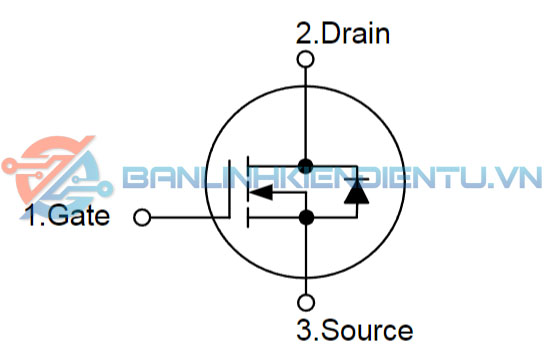

Sơ đồ cấu tạo

Ứng dụng

• Nguồn cung cấp năng lượng: 2SK3102 thường được sử dụng trong các bộ nguồn công suất cao, đặc biệt là trong các mạch chuyển đổi DC-DC và AC-DC, nơi cần điều khiển dòng điện một cách chính xác và hiệu quả.
• Điều khiển động cơ: Với khả năng dẫn dòng 36A, MOSFET này phù hợp cho các mạch điều khiển động cơ lớn trong các ứng dụng công nghiệp, nơi cần dòng điện cao và kiểm soát tốt.
• Mạch chuyển đổi năng lượng: Được sử dụng trong các mạch chuyển đổi năng lượng công nghiệp nơi yêu cầu hiệu suất cao và tổn thất điện năng thấp.
• Hệ thống điện công nghiệp: 2SK3102 thích hợp cho các ứng dụng trong hệ thống điện công nghiệp, nơi yêu cầu kiểm soát dòng điện và điện áp hiệu quả với độ tin cậy cao.

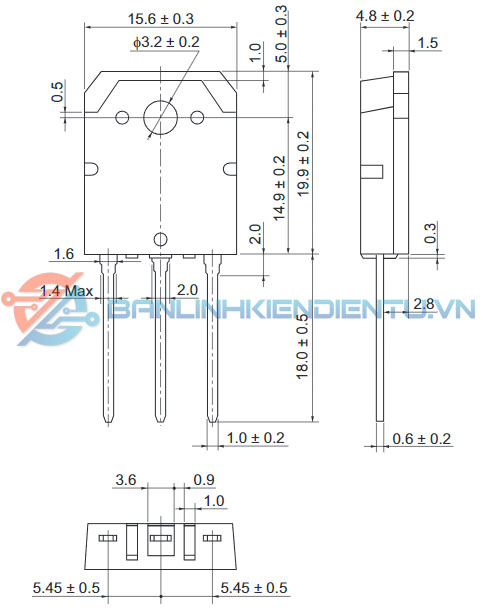

Kích thước 2SK3102

Xem thêm: Các mã Mosfet khác

Datasheet 2SK3102
