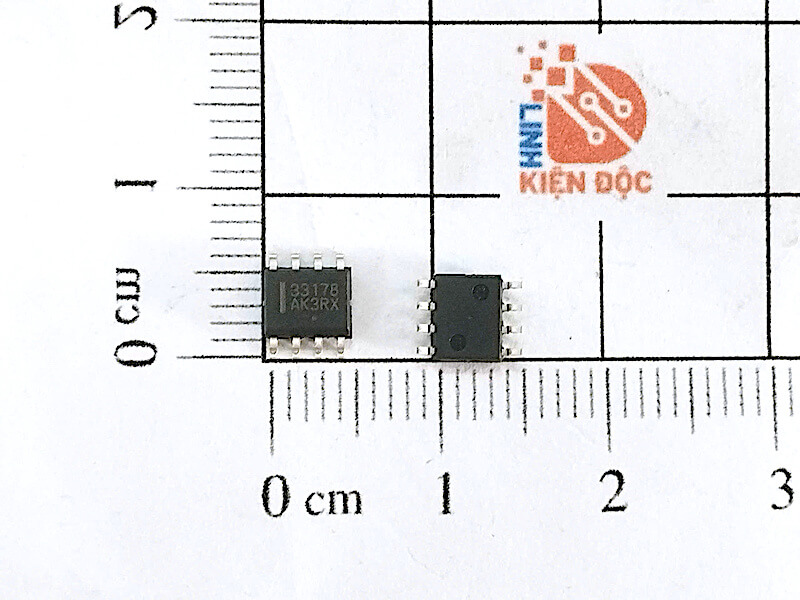

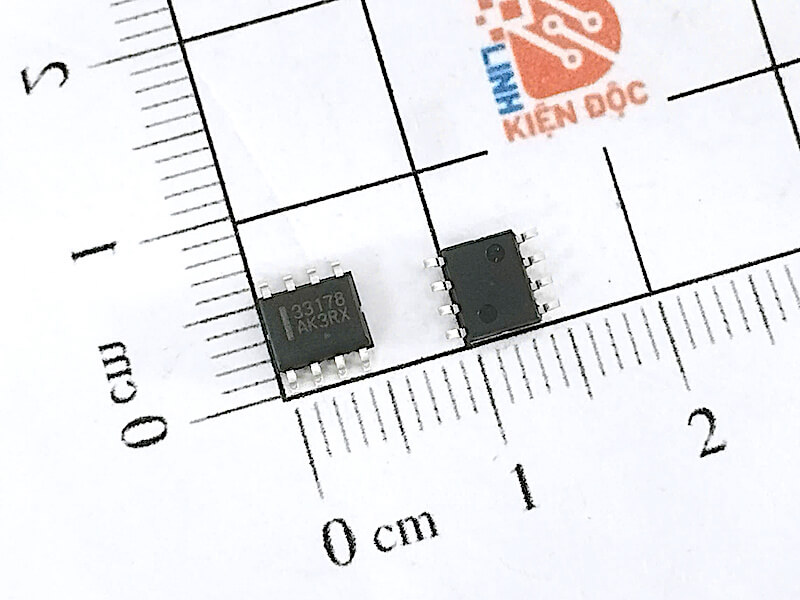

33178 IC Mạch Khuếch Đại SOP-8

33178 thường được dùng để chỉ MC33178, một IC khuếch đại thuật toán kép (Dual Operational Amplifier) của onsemi. IC được thiết kế theo hướng công suất thấp, nhiễu thấp, phù hợp cho các mạch xử lý tín hiệu analog, âm thanh và dữ liệu. Phiên bản MC33178DR2G sử dụng vỏ SOIC-8/SOP-8, gồm 2 bộ khuếch đại độc lập trong cùng một IC.

Chức năng

MC33178 là IC khuếch đại thuật toán dùng để:

• Khuếch đại tín hiệu analog.
• Khuếch đại tín hiệu âm thanh.
• Lọc và xử lý tín hiệu.
• Thực hiện các mạch khuếch đại đảo, không đảo.
• Làm tầng tiền khuếch đại và điều hòa tín hiệu.
• Xử lý các tín hiệu cảm biến hoặc tín hiệu dữ liệu.

IC sử dụng tầng đầu vào PNP tần số cao, giúp đạt độ lệch điện áp đầu vào thấp, nhiễu và méo thấp, đồng thời có khả năng cung cấp dòng đầu ra tương đối cao.

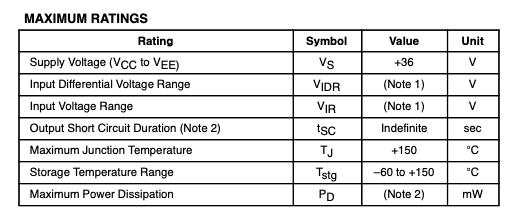

Thông số kỹ thuật 33178

Các thông số trên lấy theo dòng MC33178 của onsemi; cần đối chiếu đúng hậu tố linh kiện vì MC33178 có nhiều biến thể package.

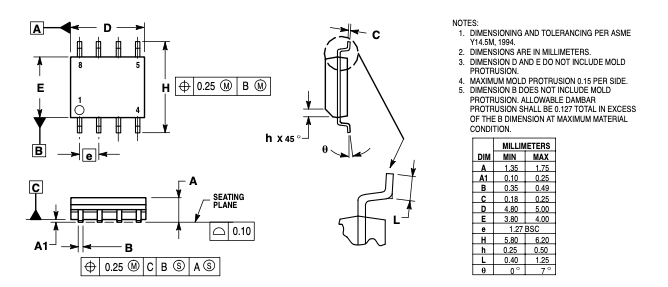

Kích thước của MC33178

Sơ đồ chân SOP-8

MC33178 có 8 chân với cấu trúc gồm 2 op-amp:

Chân	Chức năng
1	Output 1
2	Inverting Input 1 (-)
3	Non-Inverting Input 1 (+)
4	VEE / nguồn âm
5	Non-Inverting Input 2 (+)
6	Inverting Input 2 (-)
7	Output 2
8	VCC / nguồn dương

Hai bộ khuếch đại bên trong có thể được sử dụng độc lập trong cùng một mạch.

Ứng dụng

33178 có thể được sử dụng trong:

• Mạch khuếch đại âm thanh
• Mạch tiền khuếch đại
• Mạch lọc tín hiệu analog
• Mạch xử lý tín hiệu cảm biến
• Mạch khuếch đại tín hiệu nhỏ
• Thiết bị đo lường điện tử
• Mạch xử lý dữ liệu analog
• Các thiết bị điện tử công nghiệp và dân dụng

onsemi đặc biệt mô tả dòng MC33178/MC33179 cho các ứng dụng audio và data signal processing, với đặc tính nhiễu và méo thấp.

Ưu điểm

• Tích hợp 2 bộ khuếch đại thuật toán trong một IC.
• Độ nhiễu thấp.
• Độ lệch đầu vào thấp.
• Băng thông khoảng 5MHz.
• Slew rate khoảng 2V/µs.
• Có khả năng điều khiển tải tương đối tốt.
• Vỏ SOP-8 nhỏ gọn, thuận tiện lắp trên PCB.
• Hỗ trợ nguồn cấp đối xứng từ khoảng ±2V đến ±18V.

Lưu ý khi sử dụng

33178 trên thị trường có thể được dùng làm cách gọi tắt cho MC33178, vì vậy khi thay thế cần kiểm tra đầy đủ hãng sản xuất, hậu tố mã hàng và package. onsemi hiện liệt kê MC33178DR2G ở dạng SOIC-8, trong khi dòng MC33178 cũng từng có các phiên bản PDIP-8 và Micro8.

Ngoài ra, không nên cấp điện áp vượt quá giới hạn của IC và cần thiết kế mạch theo đúng cấu hình khuếch đại, hồi tiếp và nguồn cấp trong datasheet.
