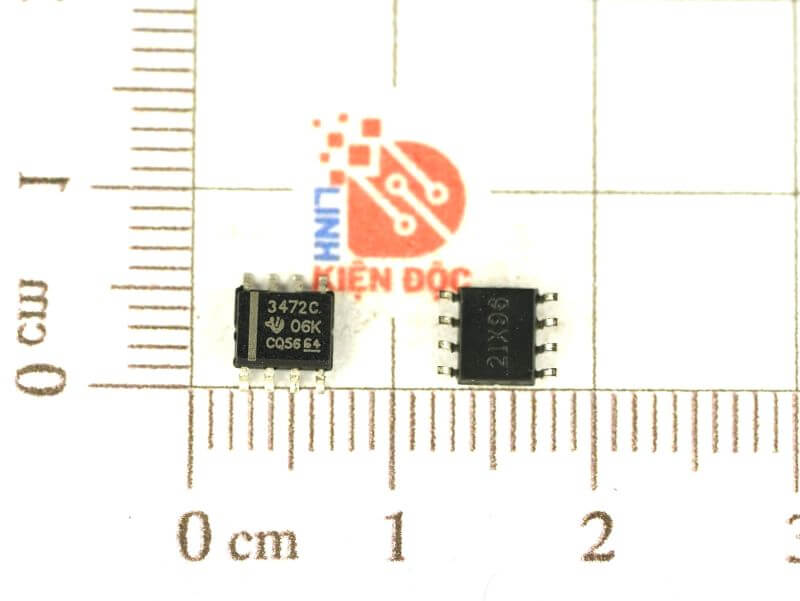

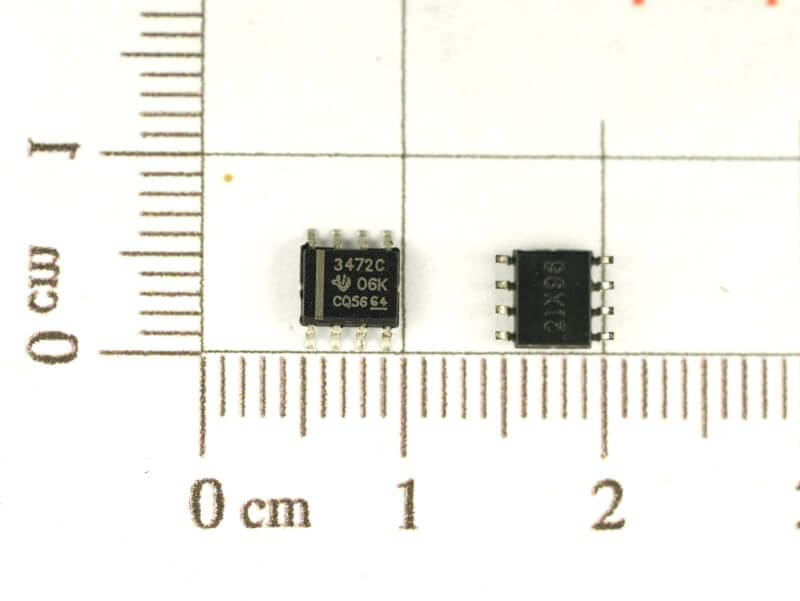

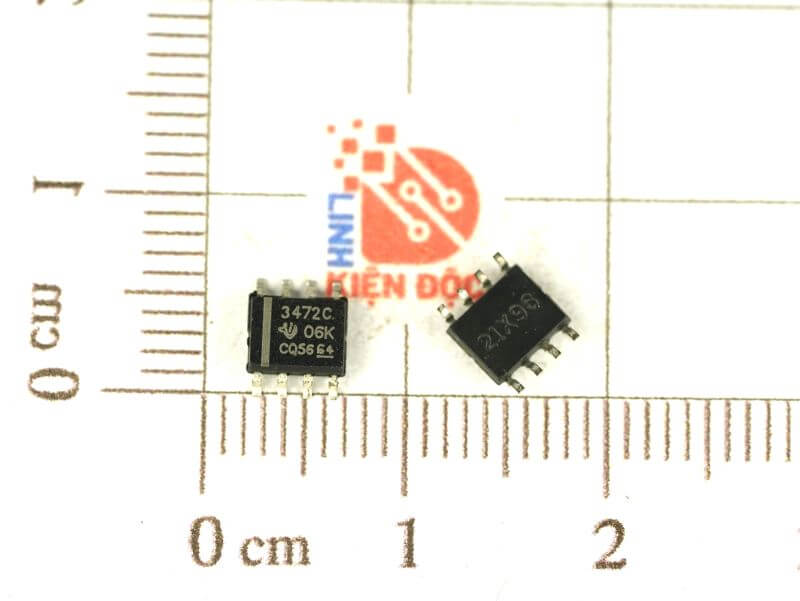

3472C, TL3472C, TL3472CD IC OPAMP GP 4MHZ DUAL SOP-8

Giới thiệu về TL3472C

TL3472C là bộ khuếch đại được chế tạo lưỡng cực chất lượng, giá thành thấp với các khái niệm thiết kế sáng tạo. Thiết bị này cung cấp 4 MHz sản phẩm băng thông khuếch đại, tốc độ thay đổi 13 V/μs và thời gian ổn định nhanh mà không cần sử dụng công nghệ thiết bị JFET. Mặc dù TL3472C có thể được vận hành từ nguồn cung cấp chia đôi, nhưng nó đặc biệt phù hợp để vận hành nguồn cung cấp đơn vì phạm vi điện áp đầu vào chế độ chung bao gồm điện thế đất (VCC–). Với tầng đầu vào bóng bán dẫn Darlington, thiết bị này thể hiện điện trở đầu vào cao, điện áp bù đầu vào thấp và độ lợi cao. Tầng đầu ra toàn npn, đặc trưng bởi không có méo chéo băng chết và dao động điện áp đầu ra lớn, cung cấp khả năng truyền động điện dung cao, biên độ pha và độ lợi tuyệt vời, trở kháng đầu ra tần số cao vòng hở thấp và đáp ứng tần số ac nguồn/sink đối xứng. Bộ khuếch đại giá rẻ này là một giải pháp thay thế cho bộ khuếch đại hoạt động MC33072 và MC34072. TL3472C được đặc trưng cho hoạt động từ 0°C đến 70°C.

Đặc trưng kỹ thuật TL3472C

• Sản phẩm băng thông tăng rộng: 4 MHz
• Tốc độ quay cao: 13 V/μs
• Thời gian ổn định nhanh: 1,1 μs đến 0,1%
• Hoạt động cung cấp đơn phạm vi rộng: 4 V đến 36 V
• Phạm vi chế độ chung đầu vào rộng Bao gồm Đất (VCC–)
• Độ méo hài tổng thấp: 0,02%
• Khả năng truyền động điện dung lớn: 10.000 pF
• Bảo vệ ngắn mạch đầu ra

Thông số kỹ thuật của TL3472C

Mã sản phẩm: 3472C

Loại linh kiện: IC Opamp

Kiểu chân: Sop-8

Sơ đồ chân TL3472C

Kích thước của TL3472C

Xem thêm: Nhiều sản phẩm Opamp Tại đây

Datasheet TL3472C
