Biến trở chính xác 3590S-2-101L 100R 2W xoay nhiều vòng – Potentiometer 10 vòng

Biến trở chính xác 3590S-2-101L 100R 2W là loại potentiometer dây quấn (wirewound) 10 vòng, được thiết kế cho các mạch cần điều chỉnh điện trở, điện áp hoặc tín hiệu với độ chính xác cao. Sản phẩm có giá trị điện trở 100Ω (100R), công suất định mức 2W, sai số ±5% và hành trình xoay khoảng 3600° tương đương 10 vòng.

So với biến trở một vòng thông thường, thiết kế 10 vòng cho phép người dùng thay đổi giá trị từ từ và chính xác hơn, đặc biệt hữu ích trong nguồn DC, thiết bị đo lường, mạch hiệu chuẩn, bộ điều khiển và thiết bị điện tử công nghiệp.

Thông số kỹ thuật biến trở 3590S-2-101L

Các thông số 100Ω, 2W, 10 vòng, ±5%, ±50ppm/°C và phần tử wirewound được các dữ liệu sản phẩm của 3590S-2-101L xác nhận.

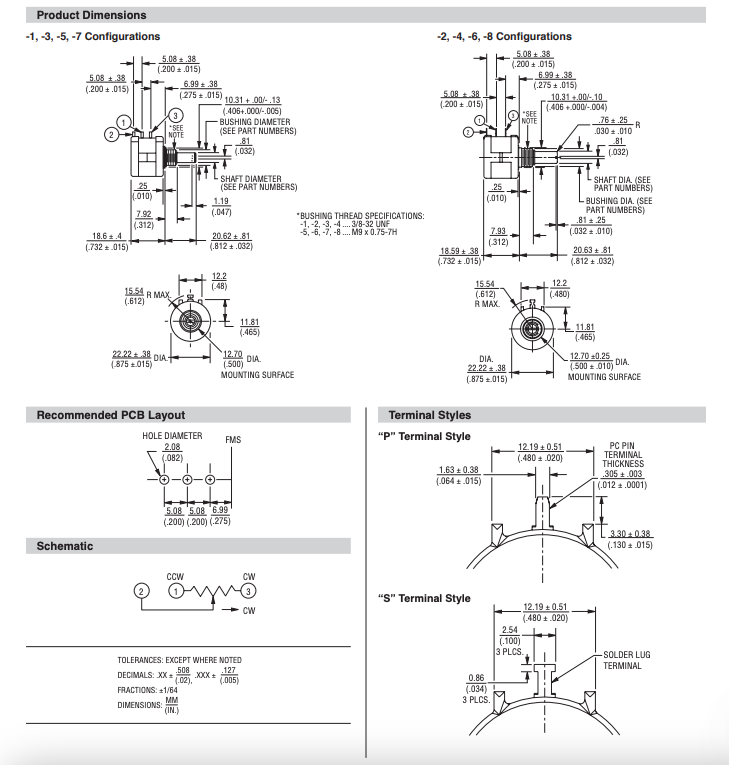

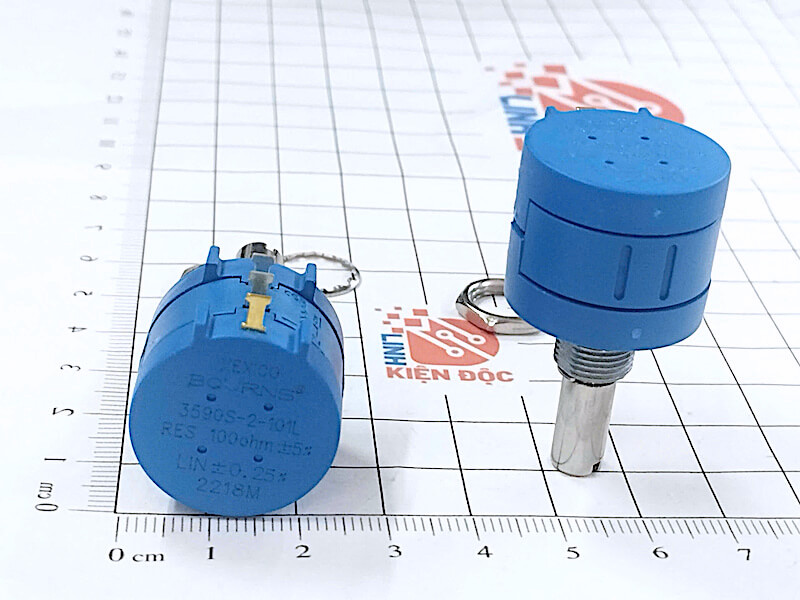

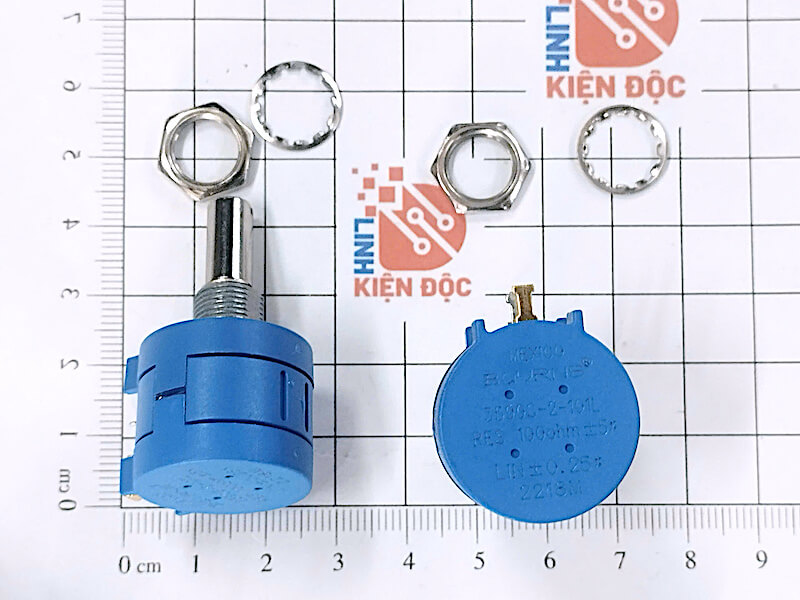

Kích thước của biến trở 3590S-2-101L 100R

Công dụng của biến trở 3590S-2-101L 100R

Công dụng chính của 3590S-2-101L là tạo ra một giá trị điện trở có thể điều chỉnh chính xác. Khi xoay trục, vị trí con chạy thay đổi dọc theo phần tử điện trở, từ đó làm thay đổi điện trở giữa các chân.

Nếu sử dụng cả ba chân, biến trở có thể hoạt động như mạch chia áp, cho phép lấy ra điện áp thay đổi theo vị trí trục xoay. Nếu sử dụng chân giữa và một chân ngoài, linh kiện có thể được dùng như một biến trở hai đầu (rheostat) trong giới hạn điện và công suất cho phép.

Nhờ hành trình tới 10 vòng, người sử dụng có thể thực hiện những thay đổi nhỏ hơn trên mỗi góc xoay so với potentiometer một vòng, rất hữu ích khi cần cân chỉnh chính xác.

Chức năng chính của 3590S-2-101L

Điều chỉnh điện trở chính xác

3590S-2-101L có điện trở tổng 100Ω. Khi xoay trục, điện trở giữa chân con chạy và hai đầu của phần tử điện trở thay đổi.

Thiết kế 10 vòng giúp việc điều chỉnh diễn ra từ từ, hạn chế tình trạng chỉ xoay một góc nhỏ nhưng giá trị đã thay đổi quá nhiều như ở biến trở một vòng.

Chia và điều chỉnh điện áp

Khi đấu cả ba chân, 3590S-2-101L có thể hoạt động theo nguyên lý voltage divider – bộ chia điện áp.

Hai chân ngoài được nối với hai mức điện thế, còn chân giữa là con chạy. Khi xoay trục, điện áp tại chân giữa thay đổi theo vị trí của con chạy.

Chức năng này phù hợp với các mạch cần tạo điện áp tham chiếu có thể điều chỉnh, tín hiệu đặt hoặc mức hiệu chuẩn.

Hiệu chỉnh mạch điện tử

Trong các thiết bị đo và bộ điều khiển, biến trở chính xác thường được sử dụng để cân chỉnh các thông số như điện áp, dòng điện, điểm zero, mức khuếch đại hoặc ngưỡng hoạt động, tùy thiết kế của mạch.

Thiết kế wirewound và hệ số nhiệt khoảng ±50ppm/°C giúp 3590S-2-101L phù hợp hơn với các ứng dụng điều chỉnh chính xác so với nhiều biến trở phổ thông.

3590S-2-101L xoay bao nhiêu vòng?

3590S-2-101L là biến trở 10 vòng, với tổng góc quay khoảng 3600°.

Đây là một trong những đặc điểm quan trọng nhất của sản phẩm. Nếu một biến trở 100Ω một vòng thay đổi toàn bộ dải điện trở chỉ trong khoảng một vòng quay, loại 10 vòng trải dải điều chỉnh trên hành trình dài hơn nhiều.

Điều này không làm thay đổi điện trở tổng 100Ω, nhưng giúp người dùng đặt vị trí con chạy chính xác và dễ lặp lại hơn.

Ý nghĩa mã 3590S-2-101L

Trong đó, 3590S chỉ dòng biến trở chính xác nhiều vòng, còn 101 thể hiện giá trị điện trở 100Ω.

Sản phẩm thuộc dòng 3590, có phần tử điện trở dây quấn, đặc tuyến tuyến tính và 10 vòng điều chỉnh.

Do đó khi tìm mua hoặc thay thế cần chú ý đầy đủ mã 3590S-2-101L, không nên chỉ dựa vào hình dáng bên ngoài vì dòng 3590 có nhiều giá trị điện trở khác nhau.

Cấu tạo và nguyên lý hoạt động

3590S-2-101L sử dụng phần tử điện trở dạng dây quấn – wirewound. Một con chạy cơ khí tiếp xúc với phần tử điện trở và thay đổi vị trí khi người dùng xoay trục.

Về điện, biến trở có 3 chân chính. Hai chân ngoài tương ứng với hai đầu của phần tử điện trở 100Ω, trong khi chân giữa kết nối với con chạy.

Khi xoay trục về một phía, điện trở giữa chân giữa và một đầu giảm, đồng thời điện trở với đầu còn lại tăng. Khi xoay theo chiều ngược lại, quá trình diễn ra ngược lại.

Do đặc tuyến của model này là linear, sự thay đổi được thiết kế theo dạng tuyến tính theo vị trí cơ khí của trục.

Ứng dụng của biến trở chính xác 3590S-2-101L

Nhờ khả năng điều chỉnh nhiều vòng và công suất 2W, sản phẩm có thể được sử dụng trong nhiều mạch điện tử như bộ nguồn DC, thiết bị đo lường, mạch điều khiển, thiết bị kiểm tra, mạch hiệu chuẩn, bộ khuếch đại và thiết bị điện tử công nghiệp.

Trong bộ nguồn, biến trở có thể tham gia vào mạng hồi tiếp để thiết lập điện áp hoặc dòng điện đầu ra.

Trong thiết bị đo, nó có thể dùng để điều chỉnh điểm chuẩn hoặc các thông số cần hiệu chuẩn.

Trong hệ thống điều khiển, potentiometer cũng có thể tạo tín hiệu điện áp đặt để mạch điện tử đọc vị trí điều chỉnh của người vận hành.

Ưu điểm của biến trở 3590S-2-101L

Ưu điểm nổi bật nhất là khả năng xoay 10 vòng. Điều này giúp thao tác cân chỉnh dễ dàng hơn trong các ứng dụng cần đặt giá trị chính xác.

Sản phẩm sử dụng phần tử wirewound, công suất định mức 2W, điện trở 100Ω và hệ số nhiệt khoảng ±50ppm/°C.

Thiết kế thân tròn đường kính khoảng 22,2mm, trục đường kính khoảng 6,34mm và kiểu panel mount cũng thuận tiện để gắn trực tiếp lên mặt máy hoặc bảng điều khiển.

3590S-2-101L khác biến trở 100R thông thường như thế nào?

Điểm khác biệt quan trọng không nằm ở giá trị 100Ω mà ở khả năng điều chỉnh.

Một biến trở phổ thông thường chỉ cần xoay khoảng một vòng hoặc ít hơn để đi hết dải điện trở. Điều này thuận tiện cho các thao tác nhanh nhưng khó cân chỉnh những thay đổi rất nhỏ.

Trong khi đó, 3590S-2-101L cần khoảng 10 vòng để đi hết hành trình, giúp người dùng kiểm soát vị trí con chạy tốt hơn. Vì vậy nó thích hợp với các ứng dụng hiệu chỉnh hơn là những núm điều khiển cần thay đổi nhanh.

Cách kiểm tra 3590S-2-101L bằng đồng hồ vạn năng

Có thể sử dụng đồng hồ ở thang đo điện trở để kiểm tra biến trở.

Đầu tiên, đo giữa hai chân ngoài. Giá trị đo được phải xấp xỉ 100Ω, có tính đến dung sai ±5% và sai số của phép đo.

Tiếp theo, đo giữa chân giữa và một chân ngoài, sau đó từ từ xoay trục. Giá trị điện trở phải thay đổi tương đối liên tục từ thấp lên cao hoặc ngược lại.

Khi đo chân giữa với đầu còn lại, chiều thay đổi sẽ ngược lại.

Nếu điện trở bị nhảy bất thường, mất kết nối tại một số vị trí hoặc không thay đổi khi xoay trục, biến trở có thể đã bị mòn hoặc hư hỏng.

Lưu ý về công suất 2W

Thông số 2W là công suất định mức của potentiometer trong điều kiện quy định, không có nghĩa mọi vị trí của con chạy đều có thể tiêu tán liên tục 2W.

Khi chỉ sử dụng một phần nhỏ của phần tử điện trở ở chế độ rheostat, khả năng chịu công suất của phần đang sử dụng cần được xem xét cẩn thận. Không nên để dòng điện qua con chạy vượt quá giới hạn thiết kế.

Đối với mạch công suất, cần tính dòng và công suất thực tế thay vì chỉ dựa vào thông số 2W được in trên sản phẩm.

Cách lựa chọn biến trở thay thế 3590S-2-101L

Khi cần thay thế, nên lựa chọn potentiometer có điện trở 100Ω, công suất tối thiểu phù hợp, đặc tuyến linear, số vòng tương đương và kích thước cơ khí phù hợp.

Ngoài ra cần kiểm tra đường kính và chiều dài trục, ren lắp bảng, kiểu chân hàn và không gian lắp đặt.

Không nên thay 100Ω bằng 1kΩ hoặc 10kΩ chỉ vì hai biến trở có cùng kiểu dáng, bởi sự thay đổi giá trị điện trở có thể khiến mạch hoạt động sai.

Xem thêm: Các mã biến trở khác tại đây

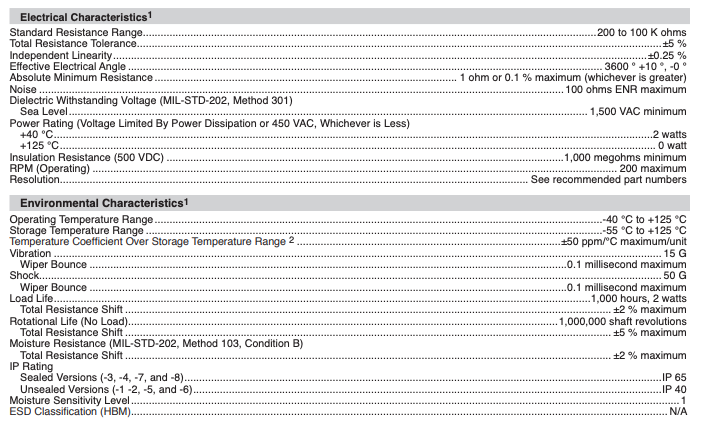

Datasheet của biến trở 3590S-2-101L
