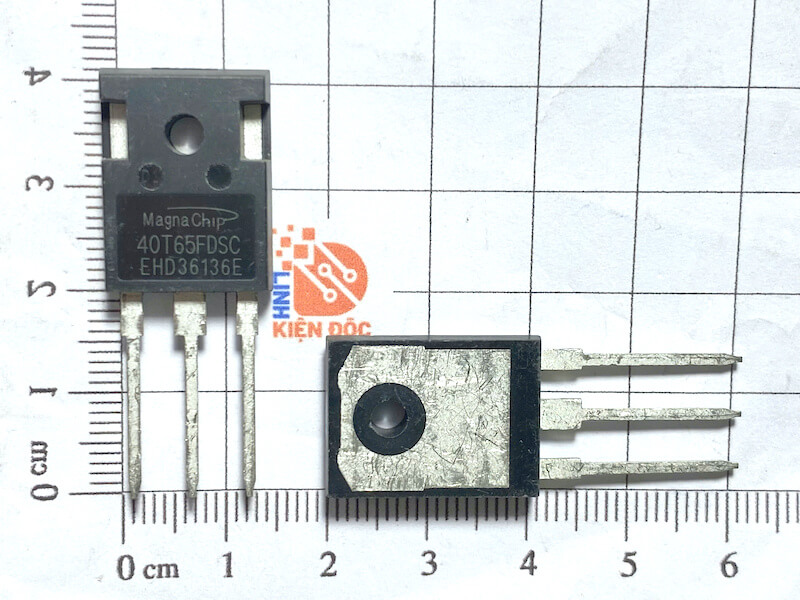

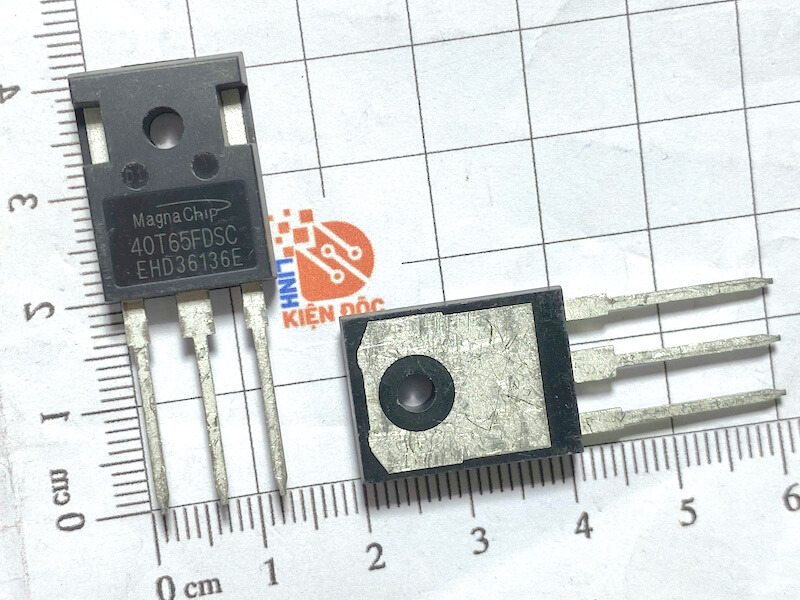

40T65FDSC IGBT 40A 650V TO-247 mới

40T65FDSC là một IGBT (Insulated Gate Bipolar Transistor) hiện đại, được thiết kế để hoạt động trong các ứng dụng công suất cao, đặc biệt là trong các hệ thống đòi hỏi khả năng chuyển mạch nhanh và hiệu suất năng lượng cao. Dưới đây là mô tả chi tiết về linh kiện này:

Thông số kỹ thuật chính của 40T65FDSC

• Điện áp cực thu – cực phát (Vce): 650V
• Dòng điện cực thu (Ic): 40A
• Điện áp cổng – cực phát (Vge): ±20V
• Điện áp ngưỡng cổng (Vge(th)): Khoảng 4.5V đến 6V
• Tần số chuyển mạch: Thường lên đến hàng chục kHz, phù hợp cho các ứng dụng yêu cầu chuyển mạch nhanh.
• Nhiệt độ hoạt động: -55°C đến +150°C
• Điện trở nhiệt (RθJC): Thấp, giúp tản nhiệt hiệu quả hơn.

 Cấu trúc và đặc điểm

• Công nghệ kênh N: 40T65FDSC sử dụng cấu trúc kênh N, giúp tăng cường khả năng dẫn điện và giảm trở kháng trong quá trình hoạt động.
• Diode chống ngược tích hợp: Diode chống ngược được tích hợp sẵn trong IGBT này, giúp bảo vệ khỏi các điện áp ngược có thể gây hỏng hóc, đồng thời hỗ trợ trong các mạch có cuộn cảm.
• Hiệu suất chuyển mạch: Được tối ưu hóa để giảm thiểu tổn thất chuyển mạch, tăng cường hiệu suất tổng thể và giúp thiết bị hoạt động ổn định hơn.

Ứng dụng của 40T65FDSC

• Biến tần (Inverters): Được sử dụng rộng rãi trong các hệ thống biến tần, bao gồm các ứng dụng công nghiệp và năng lượng tái tạo như biến tần cho hệ thống năng lượng mặt trời và bộ lưu điện (UPS).
• Điều khiển động cơ: Sử dụng trong các bộ điều khiển động cơ, đặc biệt là trong các ứng dụng yêu cầu điều khiển tốc độ và mô-men xoắn chính xác.
• Nguồn cung cấp điện (SMPS): 40T65FDSC phù hợp với các bộ nguồn chuyển mạch (SMPS) công suất cao, nơi cần chuyển đổi và điều chỉnh điện áp với hiệu suất cao.
• Hệ thống điều khiển công suất: Được sử dụng trong các mạch điều khiển công suất cao, như trong thiết bị hàn, điều khiển nhiệt và các ứng dụng công nghiệp khác.

Nguyên lý hoạt động 40T65FDSC

IGBT 40T65FDSC hoạt động theo nguyên lý điều khiển dòng điện lớn thông qua điện áp cổng. Nguyên lý này giúp IGBT hoạt động hiệu quả trong việc chuyển mạch dòng điện lớn và duy trì điện áp ổn định trong các hệ thống công suất cao.

1. Trạng thái tắt (OFF):
   • Khi điện áp cổng (Vge) thấp hơn ngưỡng (thường là khoảng 4.5V đến 6V), IGBT ở trạng thái tắt, không cho phép dòng điện chạy qua từ cực thu (Collector) đến cực phát (Emitter).
   • Trong trạng thái này, IGBT chặn dòng điện, chỉ có một dòng điện rò rất nhỏ chạy qua.
2. Trạng thái bật (ON):
   • Khi điện áp cổng vượt qua ngưỡng, IGBT chuyển sang trạng thái bật, tạo ra một kênh dẫn cho phép dòng điện lớn chạy qua từ Collector đến Emitter.
   • Dòng điện này được điều khiển bởi điện áp cổng, cho phép kiểm soát chính xác dòng điện với mức điện áp điều khiển thấp.
3. Chuyển mạch:
   • Bật (Turn-On): Khi điện áp cổng đạt đến giá trị đủ lớn, kênh dẫn mở ra, cho phép dòng điện chạy qua. Thời gian bật của IGBT rất ngắn, giúp giảm thiểu tổn thất năng lượng trong quá trình chuyển mạch.
   • Tắt (Turn-Off): Khi điện áp cổng giảm xuống dưới ngưỡng, kênh dẫn đóng lại và dòng điện bị ngắt. Thời gian tắt cũng rất ngắn, giúp ngăn chặn tổn thất năng lượng và tăng hiệu quả hoạt động.
4. Diode chống ngược tích hợp:
   • Diode chống ngược trong 40T65FDSC giúp bảo vệ IGBT khỏi các điện áp ngược có thể gây hỏng hóc, đặc biệt quan trọng trong các ứng dụng có chứa cuộn cảm.

Ưu điểm của 40T65FDSC

• Hiệu suất chuyển mạch cao: Thời gian bật/tắt ngắn, giúp giảm tổn thất năng lượng và cải thiện hiệu suất tổng thể của hệ thống.
• Khả năng chịu điện áp và dòng điện lớn: Với điện áp tối đa 650V và dòng điện 40A, 40T65FDSC có thể xử lý các ứng dụng yêu cầu dòng điện và điện áp cao.
• Độ tin cậy cao: Được thiết kế để hoạt động trong các điều kiện khắc nghiệt với độ bền cao, 40T65FDSC là lựa chọn lý tưởng cho các ứng dụng công nghiệp yêu cầu sự ổn định và tin cậy.

Lưu ý khi sử dụng 40T65FDSC

• Tản nhiệt: Vì 40T65FDSC có thể hoạt động với dòng điện lớn, việc quản lý nhiệt độ là rất quan trọng. Hệ thống tản nhiệt phải được thiết kế cẩn thận để duy trì nhiệt độ hoạt động an toàn cho IGBT.
• Điều khiển cổng: Điều khiển cổng cần được thực hiện chính xác để đảm bảo hiệu suất tối đa và tránh làm hỏng thiết bị. Điện áp cổng phải được duy trì trong giới hạn cho phép.

Cấu tạo 40T65FDSC

Kích thước 40T65FDSC

Xem thêm những sản phẩm IGBT khác tại đây

Datasheet của 40T65FDSC
