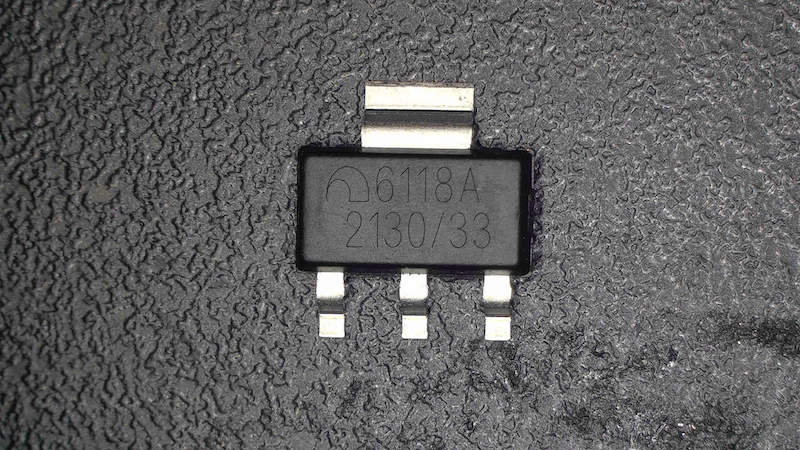

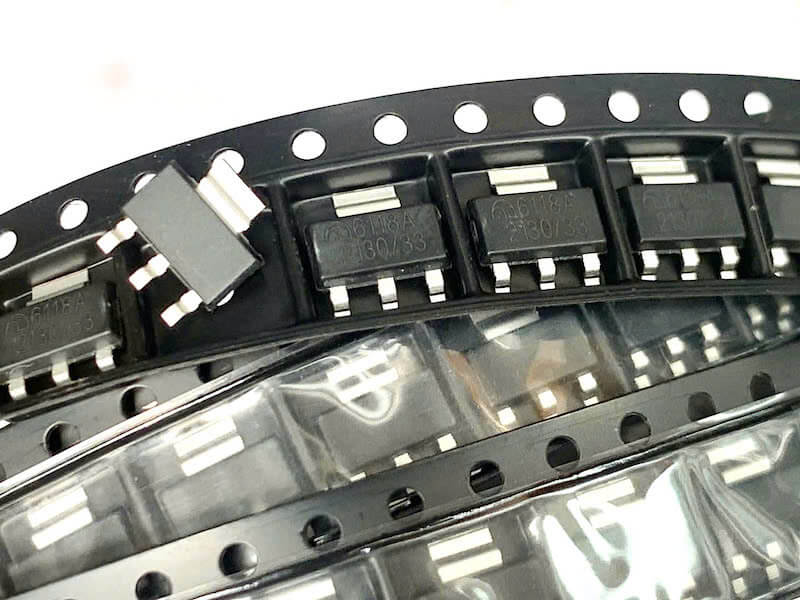

Giới thiệu chung về IC nguồn 6118A dạng SOT-223

IC 6118A là một loại IC nguồn được sử dụng trong các mạch điện tử để ổn định điện áp cung cấp cho các linh kiện khác. Một số phiên bản 6118A thuộc nhóm LDO (Low Dropout Regulator – bộ ổn áp tuyến tính điện áp thấp), có nhiệm vụ chuyển đổi điện áp DC đầu vào thành điện áp DC ổn định ở đầu ra.

Lưu ý rằng mã 6118A có thể được sử dụng cho nhiều loại linh kiện khác nhau tùy nhà sản xuất. Vì vậy, để xác định chính xác thông số của một IC 6118A dạng SOT-223 cụ thể cần dựa vào mã đầy đủ hoặc datasheet của nhà sản xuất.

1. Đặc điểm

IC nguồn 6118A dạng LDO có một số đặc điểm cơ bản:

• Là bộ ổn áp tuyến tính điện áp thấp.

• Điện áp đầu ra được ổn định ở một giá trị cố định tùy phiên bản.

• Có khả năng cung cấp dòng điện cho các mạch điện tử công suất nhỏ.

• Có điện áp dropout thấp, giúp IC vẫn hoạt động khi điện áp đầu vào chỉ cao hơn điện áp đầu ra một lượng nhỏ.

• Tiêu thụ dòng điện tĩnh thấp.

• Một số phiên bản được tích hợp chức năng bảo vệ quá dòng, ngắn mạch và quá nhiệt.

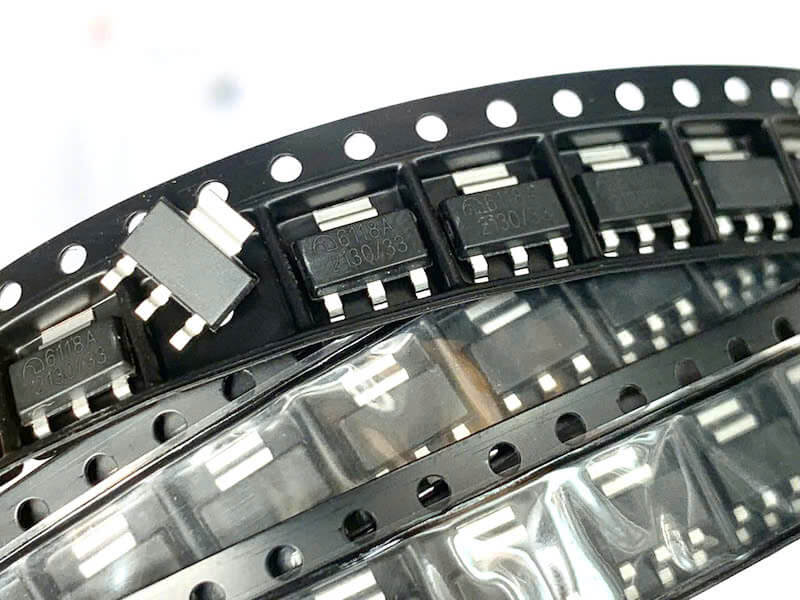

• Được đóng gói dạng SMD, thuận tiện cho việc lắp ráp trên PCB.

2. Cấu tạo

Về cấu tạo bên trong, một IC LDO 6118A điển hình gồm các khối chính:

Mạch tạo điện áp chuẩn

Tạo ra một điện áp tham chiếu tương đối ổn định, làm cơ sở để điều khiển điện áp đầu ra.

Bộ khuếch đại sai lệch

So sánh điện áp phản hồi từ đầu ra với điện áp chuẩn. Khi điện áp đầu ra thay đổi, bộ khuếch đại sai lệch sẽ tạo tín hiệu điều khiển để đưa điện áp về giá trị mong muốn.

Transistor điều khiển công suất

Đây là phần tử chính điều chỉnh dòng điện từ đầu vào sang đầu ra. Transistor thay đổi mức dẫn để duy trì điện áp đầu ra ổn định.

Mạch phản hồi

Lấy một phần điện áp đầu ra đưa trở lại bộ khuếch đại sai lệch để thực hiện quá trình ổn áp.

Mạch bảo vệ

Tùy phiên bản, IC có thể tích hợp:

• Bảo vệ quá dòng.

• Bảo vệ ngắn mạch.

• Bảo vệ quá nhiệt.

• Giới hạn dòng điện đầu ra.

Sơ đồ khối đơn giản:

             VIN
              |
              v
      +---------------+
      | Transistor    |
      | điều khiển    |
      +-------+-------+
              |
              +-------------> VOUT
              |                 |
              |                Tải
              |                 |
              v                GND
      +---------------+
      | Mạch phản hồi |
      +-------+-------+
              |
              v
      +---------------+       +----------------+
      | Khuếch đại    |<------| Điện áp chuẩn  |
      | sai lệch      |       +----------------+
      +---------------+

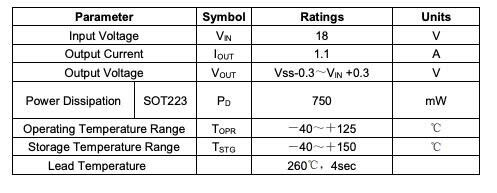

3. Thông số kỹ thuật tham khảo

4. Các chân của IC

Đối với một IC LDO thông dụng, các chân chức năng thường gồm:

Với loại vỏ SOT-223, một số phiên bản có 4 chân, trong đó chân lớn hoặc tab tản nhiệt có thể được nối điện với một chân chức năng nhất định.

Do đó, không nên xác định thứ tự chân chỉ dựa vào hình dạng SOT-223. Cần kiểm tra đúng datasheet của mã IC trước khi cấp nguồn.

5. Kích thước và cấu tạo vỏ SOT-223

6. Ứng dụng

IC nguồn 6118A dạng LDO có thể được sử dụng trong:

• Mạch nguồn cho vi điều khiển.

• Mạch nguồn 3,3 V.

• Mạch nguồn cho cảm biến.

• Mạch camera.

• Mạch giao tiếp.

• Thiết bị điện tử sử dụng pin.

• Mạch RF công suất thấp.

• Mạch cấp nguồn cho các IC số.

• Các mạch cần nguồn điện áp thấp và ổn định.
