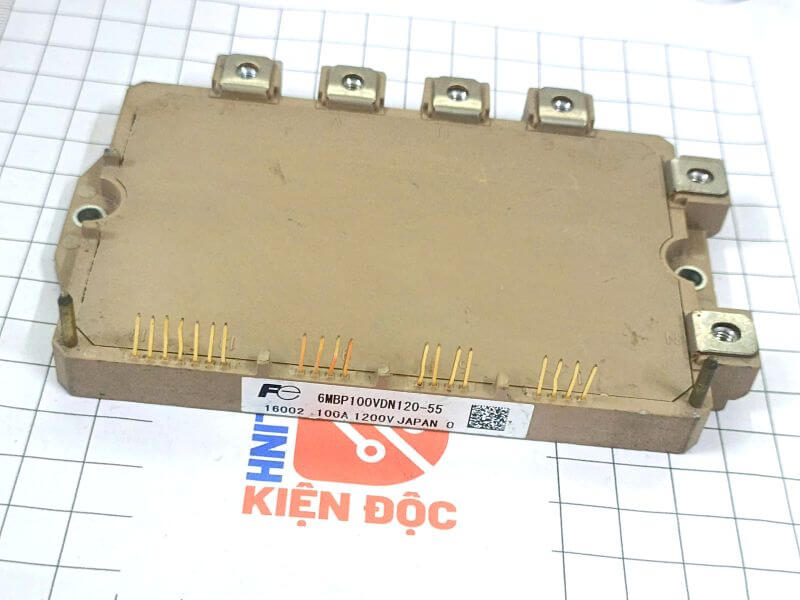

6MBP100VDN120-55 Module IGBT Fuji 100A 1200V Tháo máy

Giới thiệu về 6MBP100VDN120-55

6MBP100VDN120-55 là một mô-đun IGBT/IPM (Intelligent Power Module) của Fuji Electric, được thiết kế để xử lý các ứng dụng công suất cao và chuyển mạch nhanh trong các hệ thống điều khiển động cơ, biến tần và các ứng dụng công nghiệp khác. Mô-đun này kết hợp các tính năng bảo vệ thông minh và khả năng chuyển mạch hiệu quả, giúp tối ưu hóa hiệu suất và độ bền của các thiết bị công suất lớn.

Đặc điểm nổi bật

• IGBT (Insulated Gate Bipolar Transistor) kết hợp với IPM (Intelligent Power Module): Mô-đun này tích hợp cả IGBT và các linh kiện bảo vệ như bảo vệ quá nhiệt, quá dòng, giúp tăng cường hiệu suất và độ bền.
• Điện áp và dòng điện cao: Mô-đun này có khả năng chịu điện áp lên đến 1200V và dòng điện tối đa 100A, phù hợp cho các ứng dụng yêu cầu công suất vừa và lớn.
• Tích hợp bảo vệ thông minh: Các tính năng bảo vệ tích hợp giúp giảm thiểu hư hỏng và kéo dài tuổi thọ mô-đun, bao gồm bảo vệ quá nhiệt, quá dòng, và bảo vệ quá áp.
• Hiệu suất chuyển mạch cao: Mô-đun này cung cấp khả năng chuyển mạch nhanh, giảm thiểu tổn thất năng lượng và tối ưu hóa hiệu suất của các thiết bị sử dụng điện công suất cao.
• Đóng gói IPM: Thiết kế IPM giúp đơn giản hóa mạch điện, tiết kiệm không gian và giảm sự phức tạp trong thiết kế hệ thống.

Thông số kỹ thuật

• Điện áp cực đại Collector-Emitter (Vce): 1200V
• Dòng điện cực đại Collector (Ic): 100A
• Công suất cực đại (Ptot): Khoảng 300W đến 400W tùy vào điều kiện làm việc và tản nhiệt.
• Điện áp Gate-Emitter (Vge): Tối đa 20V
• Tần số chuyển mạch: Có thể hoạt động ở tần số chuyển mạch cao, từ vài kHz đến hàng chục kHz tùy thuộc vào yêu cầu của ứng dụng.
• Nhiệt độ hoạt động: Từ -40°C đến +125°C, giúp mô-đun hoạt động ổn định trong nhiều điều kiện môi trường khác nhau.
• Chế độ đóng gói: Đóng gói IPM (Intelligent Power Module) với các chân kết nối screw terminal, giúp dễ dàng lắp đặt và sử dụng trong các ứng dụng công nghiệp.

Ứng dụng

• Biến tần và điều khiển động cơ: Mô-đun này rất phù hợp cho các hệ thống điều khiển động cơ, bao gồm các máy bơm, quạt công nghiệp, máy nén, và các ứng dụng cần điều khiển tốc độ động cơ chính xác và hiệu quả.
• Nguồn điện công suất cao: Được sử dụng trong các bộ nguồn công suất cao như UPS (Uninterruptible Power Supply), để cung cấp điện ổn định cho các thiết bị công nghiệp.
• Hệ thống điện năng lượng tái tạo: Có thể sử dụng trong các ứng dụng điện mặt trời, điện gió, giúp chuyển đổi và điều khiển năng lượng hiệu quả.
• Hệ thống điều khiển công nghiệp: Phù hợp cho các hệ thống điều khiển trong các ứng dụng công nghiệp đòi hỏi hiệu suất chuyển mạch cao và độ bền lâu dài.
• Máy hàn công nghiệp: Dùng trong các máy hàn có yêu cầu công suất cao và độ ổn định trong chuyển mạch.
