74HC541D IC số 7.2mm SOP-20 hàng nhập khẩu NEXPERIA

1. Giới thiệu

IC 74HC541D là bộ đệm (buffer) 8 kênh có ngõ ra ba trạng thái (tri-state), được thiết kế để điều khiển dữ liệu trong các hệ thống logic số và bus dữ liệu. Mỗi ngõ ra có thể được bật hoặc tắt thông qua tín hiệu điều khiển, giúp cách ly tải, giảm nhiễu và tăng khả năng truyền dẫn tín hiệu. Thiết bị thuộc dòng logic tốc độ cao HC (High-Speed CMOS), tiêu thụ điện năng thấp, hoạt động ổn định và tương thích với chuẩn TTL.

2. Đặc điểm

• Gồm 8 buffer độc lập với ngõ ra có thể ở trạng thái cao, thấp hoặc hở mạch (high impedance).

• Tương thích với chuẩn TTL và CMOS, đảm bảo hoạt động ổn định trong mạch hỗn hợp.

• Điều khiển hai ngõ OE (Output Enable) riêng biệt, thuận tiện cho việc chọn nhóm ngõ ra.

• Tốc độ truyền cao, độ trễ thấp, tiêu thụ điện năng thấp.

• Thiết kế bền vững, chống nhiễu, phù hợp môi trường công nghiệp và thiết bị nhúng.

• Đóng gói SOP-20 kích thước 7.2mm, dễ hàn và lắp ráp trên PCB.

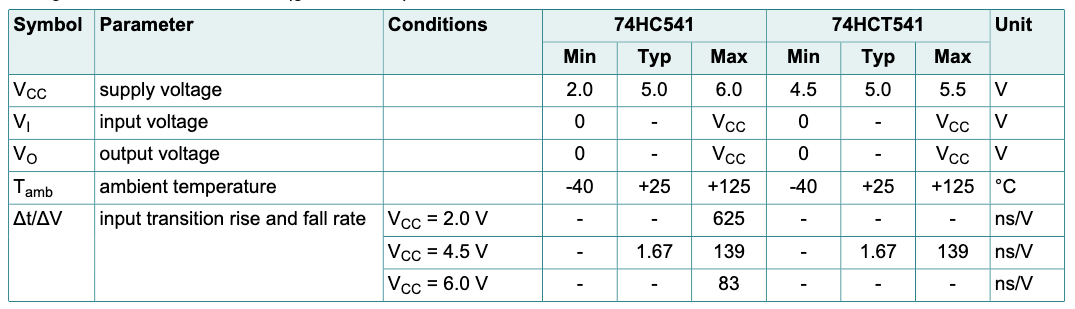

3. Thông số kỹ thuật

4. Ứng dụng

• Cách ly và điều khiển tín hiệu bus dữ liệu trong các mạch logic, vi điều khiển hoặc vi xử lý.

• Dùng làm bộ đệm xuất/nhập (I/O buffer) cho thiết bị công nghiệp và hệ thống nhúng.

• Tăng cường khả năng truyền tín hiệu trên đường dài hoặc mạch có tải lớn.

• Dùng trong các mạch chuyển mạch dữ liệu, máy tính nhúng, thiết bị điều khiển số.

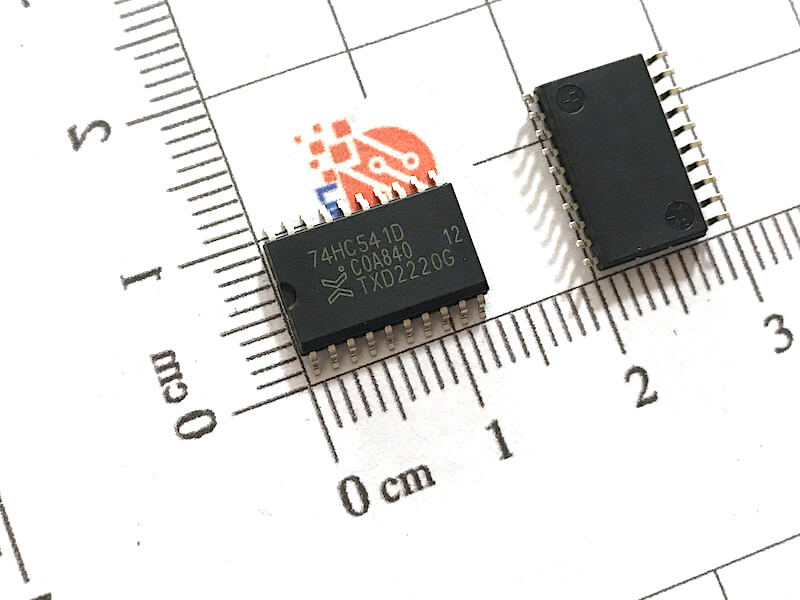

5. Kích thước

Xem thêm các loại IC khác tại đây

Datasheet
