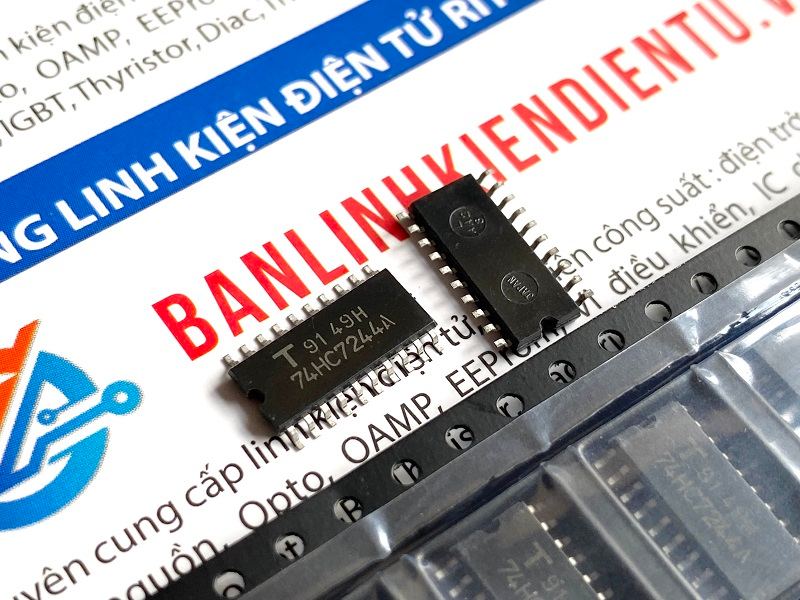

TC74HC7244AF 74HC7244A 5.2mm IC số

Giới thiệu về TC74HC7244AF

TC74HC7244AF là một mạch tích hợp (IC) đệm bus hai chiều thuộc dòng TC74HC của Toshiba, được thiết kế để cung cấp các mạch đệm hiệu suất cao với khả năng cách ly tín hiệu tốt trong các hệ thống kỹ thuật số. Dòng TC74HC sử dụng công nghệ CMOS và có đặc điểm là tiêu thụ điện năng thấp và hoạt động với tốc độ cao, phù hợp cho các ứng dụng đệm và truyền dữ liệu.

Đặc điểm TC74HC7244AF

• Đệm và cách ly tín hiệu: Cung cấp khả năng cách ly tín hiệu giữa các phần của mạch, giúp ngăn nhiễu và tăng độ ổn định cho hệ thống.
• Khả năng đẩy và kéo cao: Điều này cho phép nó tương thích tốt với các mạch logic TTL và CMOS khác.
• Điện năng tiêu thụ thấp: Công nghệ CMOS giúp tiết kiệm điện năng, làm cho IC phù hợp cho các ứng dụng yêu cầu hiệu quả năng lượng.
• Tốc độ truyền nhanh: IC này có khả năng truyền tín hiệu ở tốc độ cao, làm cho nó lý tưởng cho các ứng dụng đòi hỏi băng thông rộng.

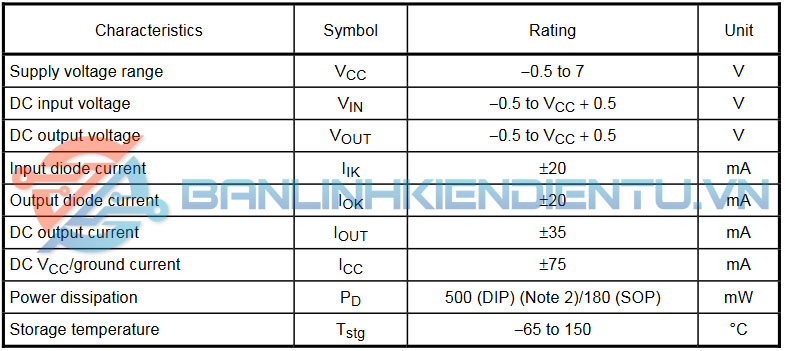

Thông số kỹ thuật TC74HC7244AF

• Điện áp hoạt động (VCC): 2V đến 6V, thông thường là 5V.
• Dòng điện đầu ra (IO): Khả năng điều khiển dòng cao, cho phép lái trực tiếp các tải đầu vào TTL.
• Thời gian truyền tín hiệu ngắn: Dòng TC74HC hoạt động với tốc độ cao, giúp đảm bảo tín hiệu ổn định với độ trễ thấp.
• Cấu trúc gói: Có sẵn trong gói SOP (Small Outline Package), nhỏ gọn và tiện lợi để tích hợp vào các mạch PCB có diện tích hạn chế.

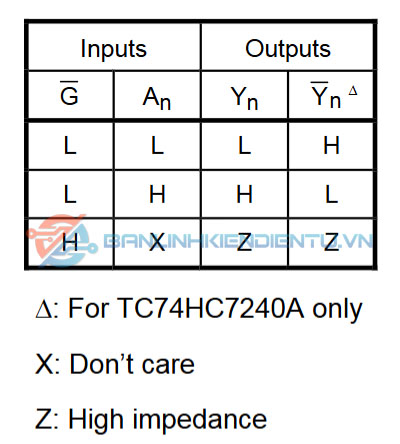

Bảng sự thật TC74HC7244AF

Ứng dụng TC74HC7244AF

• Bộ đệm dữ liệu: Thích hợp trong các hệ thống kỹ thuật số yêu cầu đệm bus hai chiều để truyền và nhận tín hiệu.
• Mạch giao tiếp: Sử dụng trong các hệ thống cần cách ly và đệm tín hiệu giữa các mô-đun, đặc biệt là trong các vi điều khiển và hệ thống máy tính.
• Cách ly tín hiệu giữa các mạch khác nhau: Được sử dụng để cách ly các mạch logic khác nhau nhằm giảm nhiễu tín hiệu.

Lưu ý khi sử dụng TC74HC7244AF

• Nguồn điện ổn định: Đảm bảo rằng nguồn điện cung cấp nằm trong khoảng điện áp hoạt động để tránh ảnh hưởng đến hiệu suất IC.
• Điện trở pull-up hoặc pull-down (nếu cần): Đảm bảo tín hiệu ổn định khi các đầu vào không được điều khiển trực tiếp.
• Kiểm soát nhiệt độ: Đảm bảo môi trường hoạt động không vượt quá giới hạn nhiệt độ của IC để tránh tình trạng hỏng hóc.

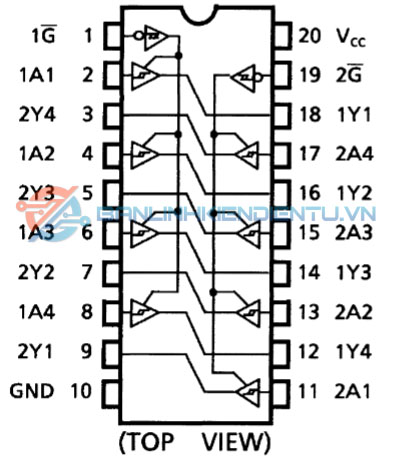

Sơ đồ chân TC74HC7244AF

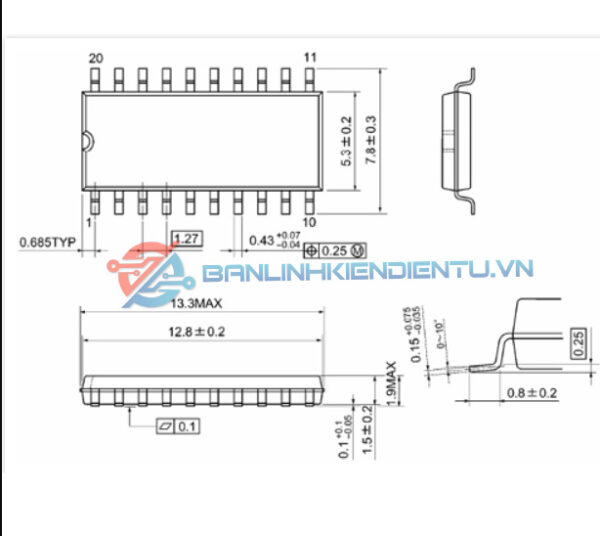

Kích thước TC74HC7244AF

Xem thêm: Nhiều IC số khác tại đây

Datasheet TC74HC7244AF
