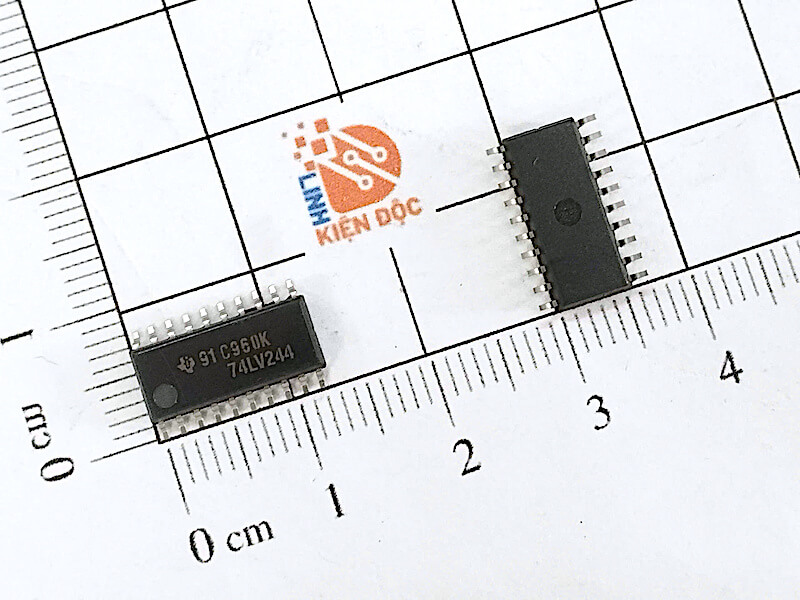

74LV244A IC Số SOP-20 5.2mm

74LV244A là IC logic Octal Buffer/Line Driver, tích hợp 8 bộ đệm/driver 3 trạng thái (3-State) trong một chip. IC được sử dụng để đệm, truyền và điều khiển các tín hiệu logic số, đồng thời hỗ trợ cách ly các đường dữ liệu khi đầu ra được chuyển sang trạng thái trở kháng cao. Dòng 74LV244A có điện áp hoạt động 2–5,5V và khả năng điều khiển đầu ra khoảng ±16mA.

Chức năng

74LV244A gồm 8 kênh buffer/line driver, được chia thành 2 nhóm 4 kênh. Mỗi nhóm có một chân cho phép đầu ra (OE).

Khi chân OE ở mức cho phép, tín hiệu đầu vào được truyền tới đầu ra. Khi OE ở mức HIGH, các đầu ra tương ứng chuyển sang trạng thái High-Z, gần như ngắt khỏi đường tín hiệu.

Nhờ đó, IC có thể dùng để:

• Đệm tín hiệu logic.
• Tăng khả năng điều khiển tải của tín hiệu số.
• Điều khiển nhiều đường dữ liệu.
• Cách ly các đường bus.
• Chuyển đổi và giao tiếp tín hiệu giữa các mức điện áp phù hợp.

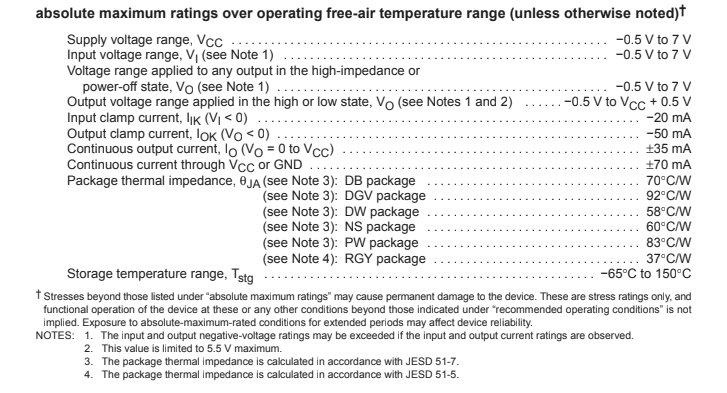

Thông số kỹ thuật

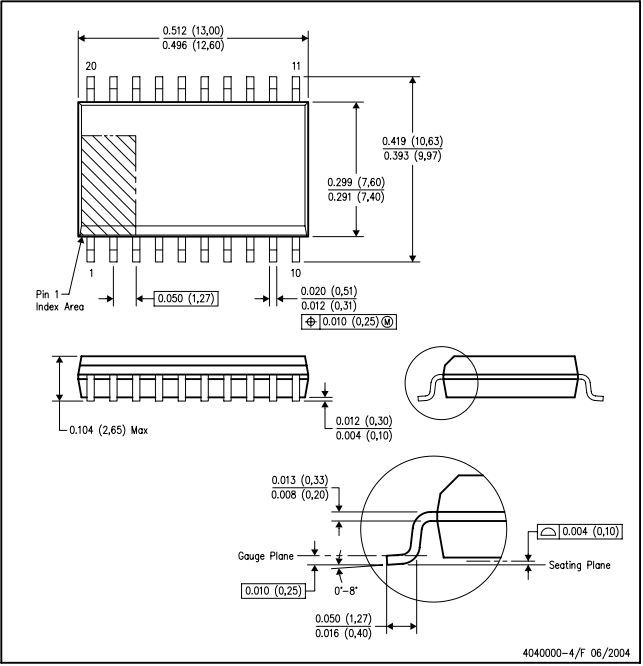

Kích thước 74LV244A

Sơ đồ chân

Với phiên bản 20 chân, cấu trúc chân của 74LV244A gồm:

Chân	Chức năng
1	1OE
2	1A0
3	1Y0
4	1A1
5	1Y1
6	1A2
7	1Y2
8	1A3
9	1Y3
10	GND
11	2Y3
12	2A3
13	2Y2
14	2A2
15	2Y1
16	2A1
17	2Y0
18	2A0
19	2OE
20	VCC

Sơ đồ chân này được thể hiện trong datasheet 74LV244A của Nexperia.

Ứng dụng

74LV244A có thể được sử dụng trong:

• Mạch logic số.
• Mạch đệm dữ liệu.
• Mạch điều khiển bus.
• Mạch giao tiếp vi điều khiển.
• Hệ thống truyền dữ liệu song song.
• Mạch điều khiển thiết bị ngoại vi.
• Thiết bị điện tử công nghiệp.
• Các hệ thống cần trạng thái High-Z để ngắt đầu ra khỏi đường dữ liệu.

74LV244A cũng hỗ trợ mixed-mode voltage operation và đầu vào có khả năng chịu điện áp cao hơn VCC trong điều kiện quy định, giúp linh kiện phù hợp với một số hệ thống logic sử dụng nhiều mức điện áp.

Ưu điểm

• Tích hợp 8 bộ đệm logic trong một IC.
• Có 2 chân Output Enable độc lập.
• Hỗ trợ đầu ra 3-State.
• Điện áp hoạt động rộng 2–5,5V.
• Tốc độ chuyển mạch cao.
• Dòng điều khiển đầu ra lên đến ±16mA.
• Công suất tiêu thụ thấp.
• Package 20 chân phù hợp với các PCB cần nhiều đường logic trong diện tích nhỏ.

Lưu ý khi sử dụng

Khi thay thế 74LV244A, cần kiểm tra đúng hậu tố và package, vì cùng mã 74LV244A có thể tồn tại ở TSSOP20, SO20 và một số package khác. Chẳng hạn Nexperia liệt kê 74LV244A ở cả TSSOP20 và SO20, trong khi TI cũng cung cấp các phiên bản SOIC, TSSOP, SSOP, SOP và VSSOP 20 chân.

Đồng thời cần kiểm tra sơ đồ chân, điện áp VCC và chức năng OE trước khi thay IC trên bo mạch.
