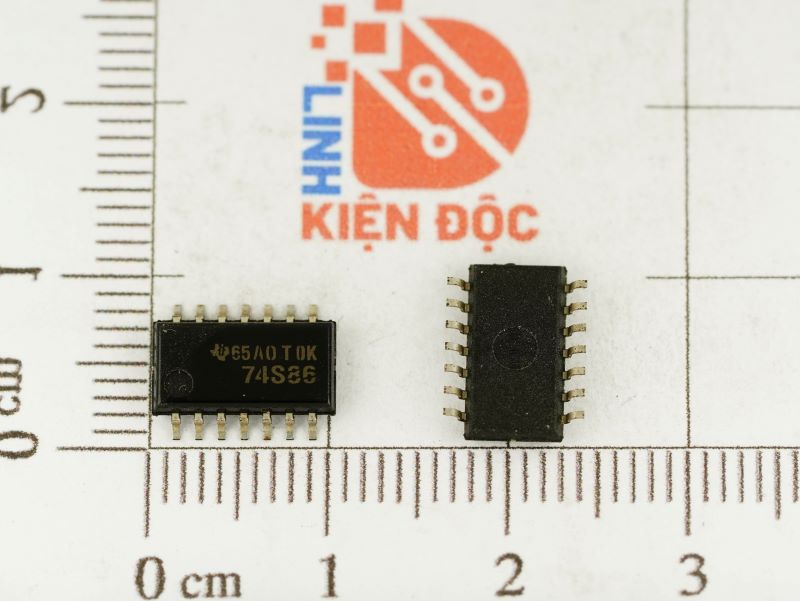

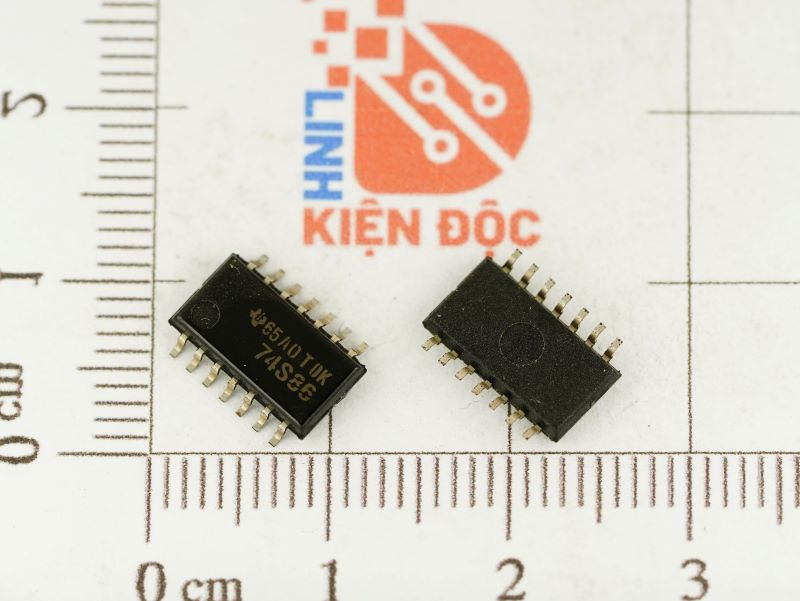

74S86 SN74S86 IC số SOP-14 5.2mm

Giới thiệu về SN74S86

SN74S86 là một mạch tích hợp chứa bốn cổng XOR độc lập, thuộc dòng S (Schottky TTL) của Texas Instruments. Con chip này được thiết kế để hoạt động ở tốc độ cao với độ trễ thấp, phù hợp cho các ứng dụng logic kỹ thuật số yêu cầu so sánh bit, tạo sóng xung, và thực hiện các phép toán số học.

Đặc điểm nổi bật

✔ Chứa 4 cổng XOR độc lập (4 × XOR Gates).
✔ Hoạt động tốc độ cao với công nghệ Schottky TTL giúp giảm thời gian trễ.
✔ Tương thích mức logic TTL, có thể giao tiếp dễ dàng với các IC logic khác.
✔ Nguồn cấp +5V tiêu chuẩn (hoạt động tốt trong hệ thống 5V logic).
✔ Độ trễ lan truyền thấp (khoảng 3-5ns), phù hợp với ứng dụng yêu cầu phản hồi nhanh.
✔ Có thể dùng trong các ứng dụng số học, tạo xung nhịp, kiểm tra chẵn lẻ, mã hóa và giải mã dữ liệu.

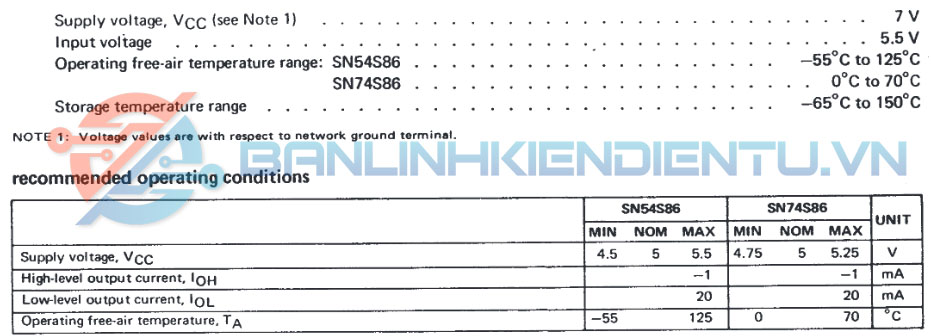

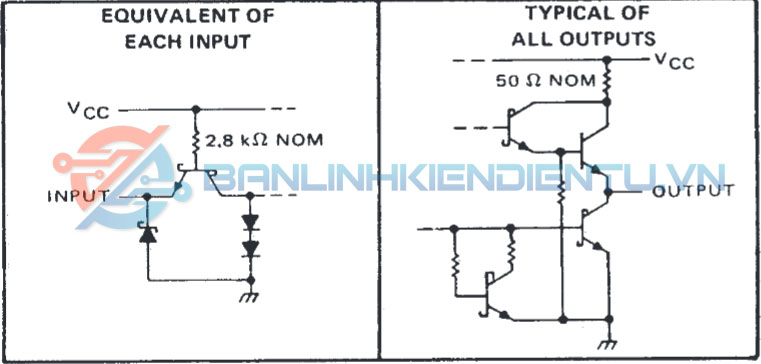

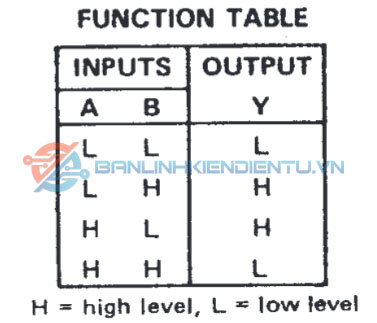

Thông số kỹ thuật SN74S86

Ứng dụng

???? 1. Kiểm tra chẵn lẻ (Parity Check):

• Sử dụng XOR để phát hiện lỗi trong truyền dữ liệu.
• Nếu tổng số bit ‘1’ là chẵn, đầu ra XOR sẽ là 0 (Even Parity).

???? 2. Tạo xung dao động (Oscillator Circuit):

• Kết hợp với mạch hồi tiếp để tạo xung dao động đơn giản.

???? 3. Hệ thống mã hóa và giải mã (Encoding & Decoding):

• XOR được sử dụng để mã hóa dữ liệu (mã hóa XOR đơn giản).
• Trong bảo mật dữ liệu, XOR có thể mã hóa thông tin bằng một khóa bí mật.

???? 4. Phép toán số học nhị phân:

• XOR được dùng để tính tổng trong bộ cộng nửa (Half-Adder).

???? 5. Giao tiếp Bus và Mạch điều khiển dữ liệu:

• Sử dụng trong hệ thống bus dữ liệu để điều kiện hóa tín hiệu.

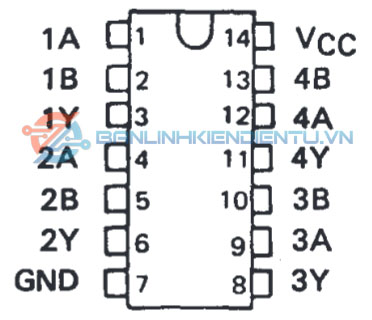

Sơ đồ chân SN74S86

Kích thước SN74S86

Xem thêm: Nhiều sản phẩm IC số tại đây

Datasheet SN74S86
