75T60PES IGBT 75A 600V TO-3P

Giới thiệu chung về IGBT 75T60PES 75A 600V

75T60PES là một IGBT công suất (Insulated Gate Bipolar Transistor), thuộc loại IGBT kênh N, được sử dụng để đóng cắt dòng điện công suất lớn ở điện áp cao. Linh kiện có điện áp chịu đựng Collector-Emitter khoảng 600 V và dòng Collector danh định khoảng 75 A, sử dụng dạng vỏ TO-3P.

IGBT kết hợp ưu điểm của MOSFET và transistor lưỡng cực BJT. Cực Gate được điều khiển bằng điện áp với dòng điều khiển rất nhỏ, trong khi phần Collector-Emitter có khả năng chịu điện áp và dòng điện lớn. Vì vậy, IGBT thường được sử dụng trong các mạch điện tử công suất và các bộ biến đổi năng lượng.

1. Đặc điểm cấu tạo

IGBT 75T60PES có ba cực chính:

• Gate (G): là cực điều khiển, dùng để đóng và mở IGBT.

• Collector (C): là cực góp, dẫn dòng điện chính qua linh kiện.

• Emitter (E): là cực phát, đưa dòng điện ra khỏi IGBT.

Về cấu tạo, IGBT có phần điều khiển đầu vào tương tự MOSFET, trong đó cực Gate được cách điện với lớp bán dẫn. Phần công suất bên trong có cấu trúc gần với transistor lưỡng cực, giúp IGBT có khả năng dẫn dòng lớn và chịu được điện áp cao.

Khi điện áp giữa Gate và Emitter đạt mức thích hợp, IGBT chuyển sang trạng thái dẫn, cho phép dòng điện chạy từ Collector đến Emitter. Khi điện áp điều khiển Gate được đưa về mức tắt, IGBT ngừng dẫn.

2. Thông số kỹ thuật cơ bản

Các thông số chi tiết như điện áp Gate-Emitter, điện áp ngưỡng, điện áp bão hòa Collector-Emitter, dòng điện xung, công suất tiêu tán và nhiệt độ làm việc cần được xác định theo datasheet của đúng nhà sản xuất.

3. Kích thước và kiểu vỏ

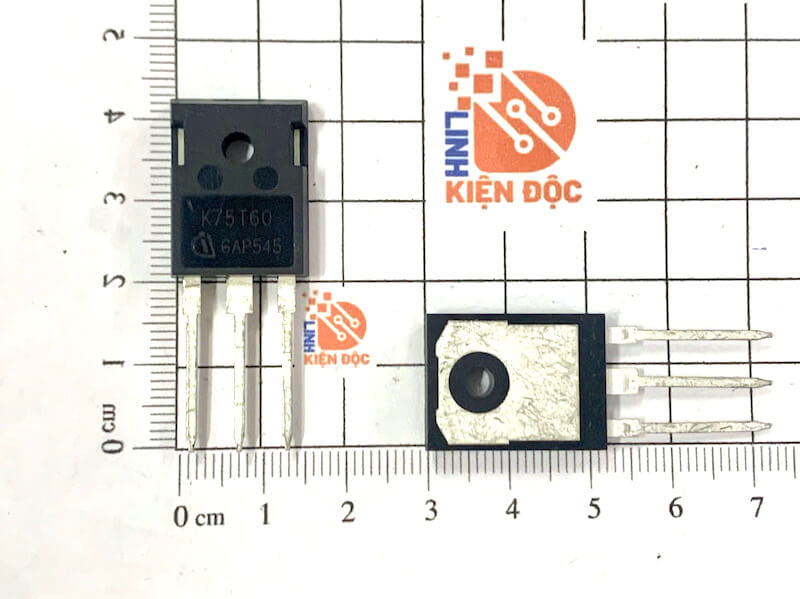

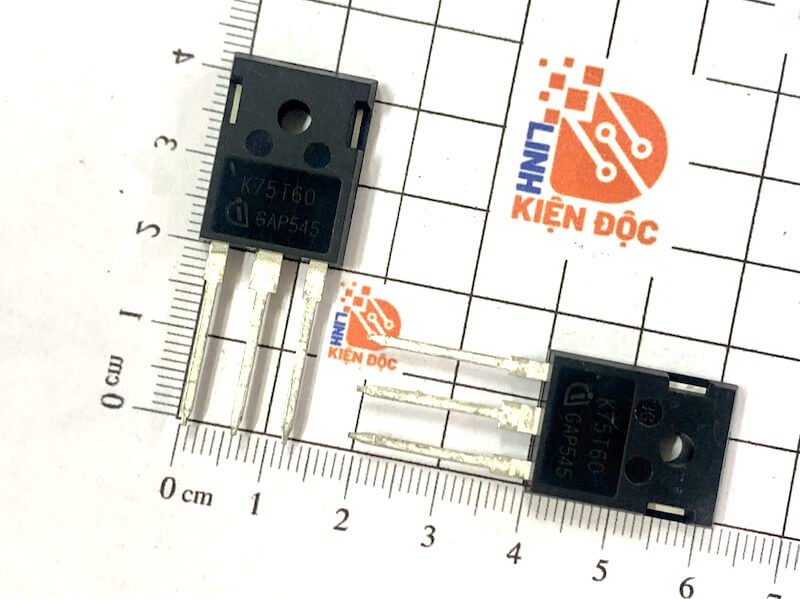

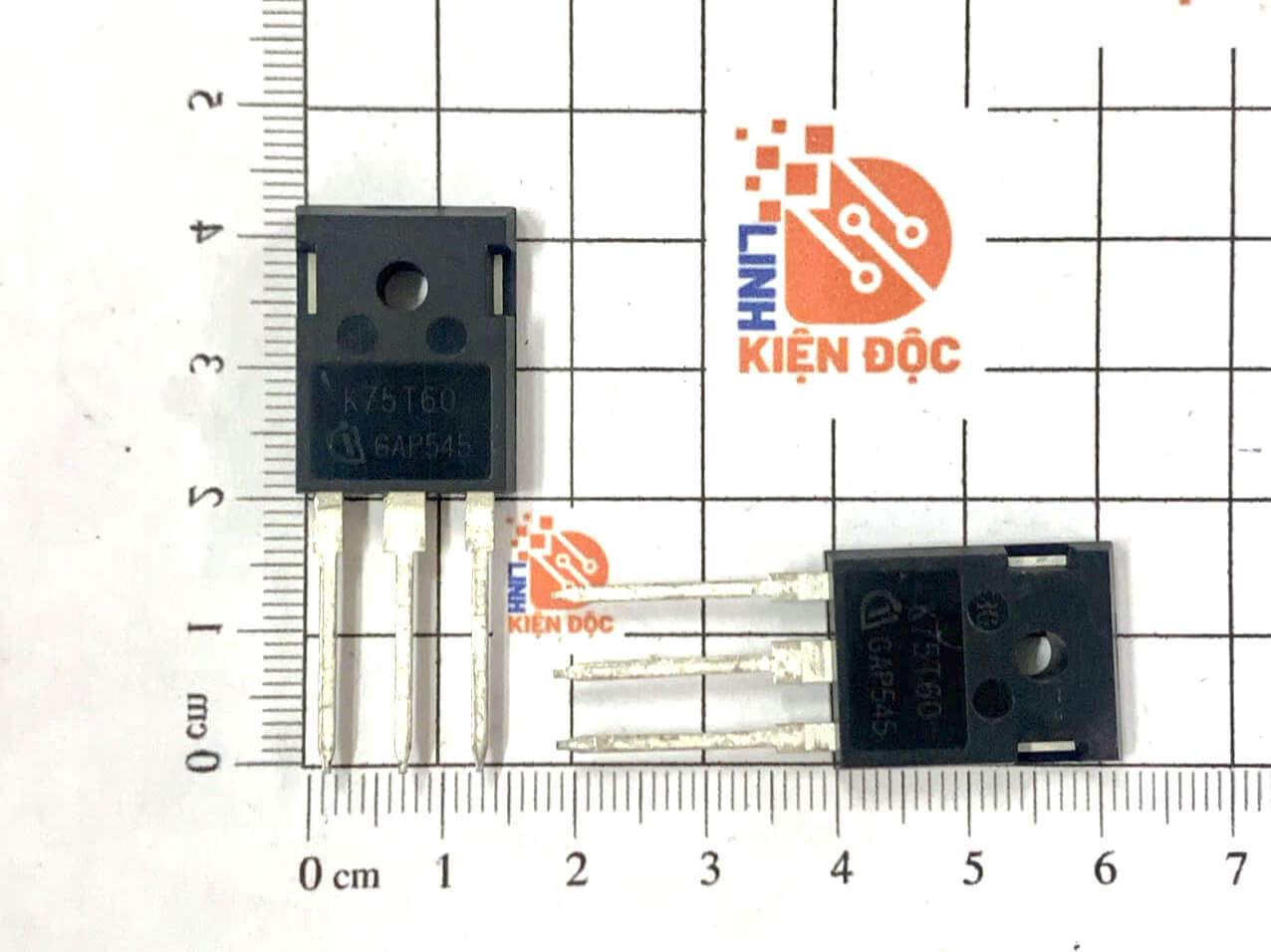

75T60PES sử dụng dạng vỏ TO-3P. Đây là loại vỏ thường được sử dụng cho các linh kiện bán dẫn công suất như IGBT và MOSFET.

Vỏ TO-3P có kích thước tương đối lớn, giúp tăng khả năng tản nhiệt và cho phép lắp đặt thêm tản nhiệt bên ngoài. Ba chân của linh kiện được bố trí ở phía dưới vỏ để kết nối với mạch điện.

Ưu điểm của dạng vỏ TO-3P:

• Có khả năng tản nhiệt tốt.

• Phù hợp với linh kiện công suất lớn.

• Có thể kết hợp với tản nhiệt bên ngoài.

• Có độ bền cơ học tương đối cao.

• Thích hợp cho các mạch công suất và mạch đóng cắt.

Kích thước cơ khí chính xác cần được xác định theo bản vẽ của nhà sản xuất vì các linh kiện cùng loại vỏ có thể có sự khác nhau về kích thước và khoảng cách chân.

4. Ứng dụng

IGBT 75T60PES có thể được sử dụng trong nhiều mạch điện tử công suất như:

• Bộ nghịch lưu DC-AC.

• Bộ biến đổi DC-DC công suất lớn.

• Bộ điều khiển động cơ.

• Biến tần.

• Bộ nguồn công suất.

• Nguồn xung.

• Bộ lưu điện UPS.

• Hệ thống điều khiển công suất.

• Bộ sạc và bộ biến đổi năng lượng.

• Các thiết bị điện công nghiệp sử dụng phương pháp điều khiển PWM.
