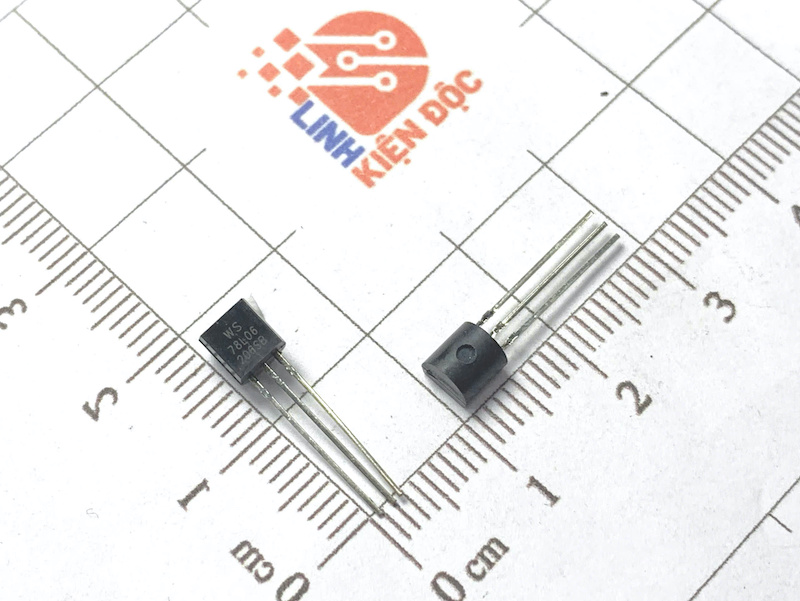

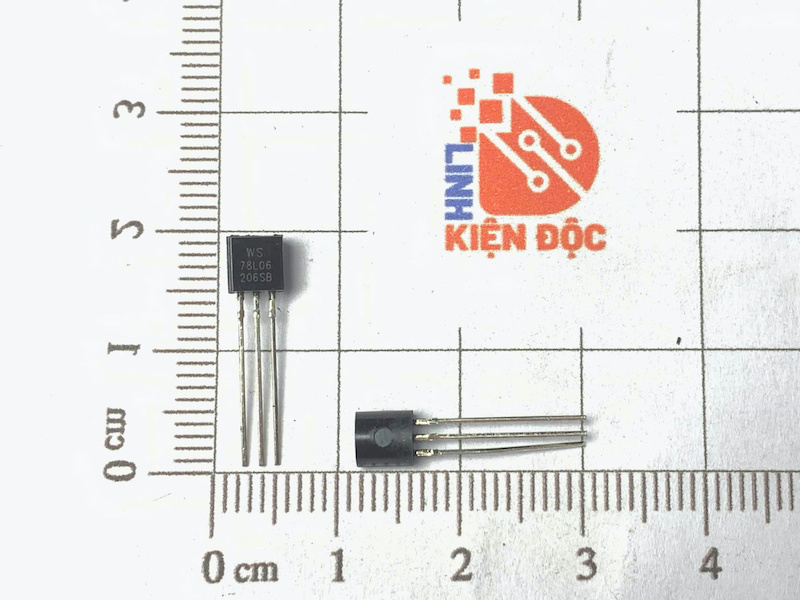

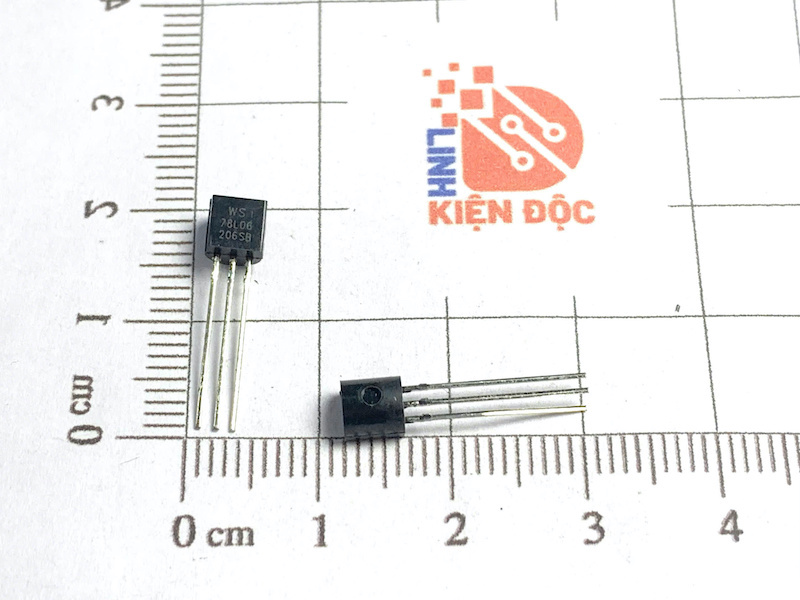

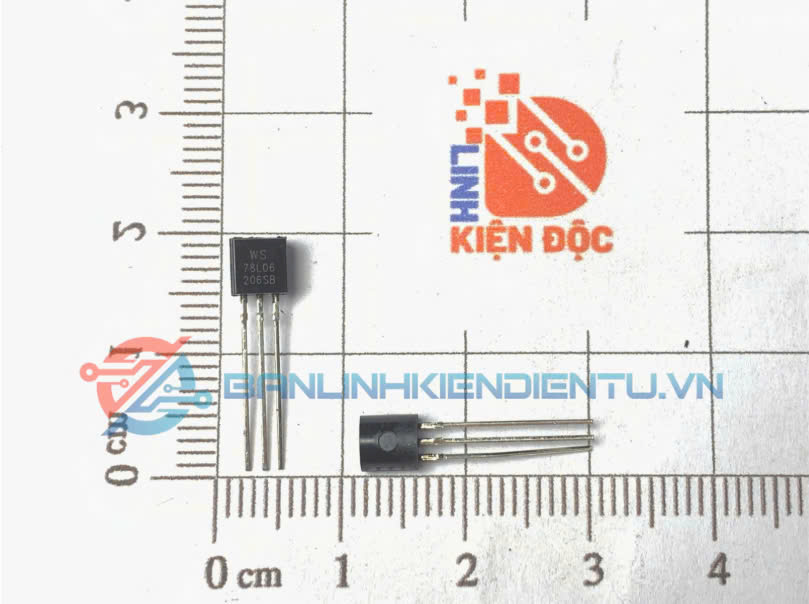

78L06 WS78L06 IC Ổn Áp TO-92

Giới thiệu về 78L06

78L06 là một trong những dòng IC ổn áp (voltage regulator) trong dãy IC 78x, thuộc dòng IC ổn áp ba chân (linear voltage regulator), chuyên cung cấp nguồn điện một chiều ổn định cho các mạch điện tử. Cụ thể, 78L06 cung cấp điện áp ổn định 6V với dòng điện tối đa khoảng 100mA. Đây là một giải pháp phổ biến để cung cấp nguồn ổn định cho các ứng dụng yêu cầu mức điện áp 6V.

Đặc điểm và thông số kỹ thuật của 78L06

Điện áp đầu vào (Input Voltage): Khoảng từ 7V đến 35V (tùy thuộc vào nhà sản xuất, có thể dao động nhẹ trong khoảng này).

Điện áp đầu ra (Output Voltage): 6V ổn định.

Dòng điện ra (Output Current): Tối đa: 100mA;  Đây là dòng điện tối đa mà IC có thể cung cấp, nếu vượt quá giá trị này, IC có thể bị quá nhiệt hoặc hư hỏng.

Điện áp rơi (Dropout Voltage):

• Khoảng 1.5V ở dòng điện 20mA.
• Dropout voltage là điện áp tối thiểu mà IC cần để cung cấp điện áp ổn định ở đầu ra.
• IC cũng được bảo vệ khỏi tình trạng quá dòng, giúp tăng độ bền và bảo vệ mạch điện tử.

Tính ổn định:78L06 cung cấp nguồn ổn định và giảm thiểu nhiễu điện áp, giúp cho các mạch điện tử hoạt động ổn định hơn.

Chống quá dòng (Overcurrent Protection): IC cũng được bảo vệ khỏi tình trạng quá dòng, giúp tăng độ bền và bảo vệ mạch điện tử.

Chống quá nhiệt (Thermal Shutdown): IC có cơ chế bảo vệ quá nhiệt, giúp tránh việc hư hỏng do nhiệt độ cao.

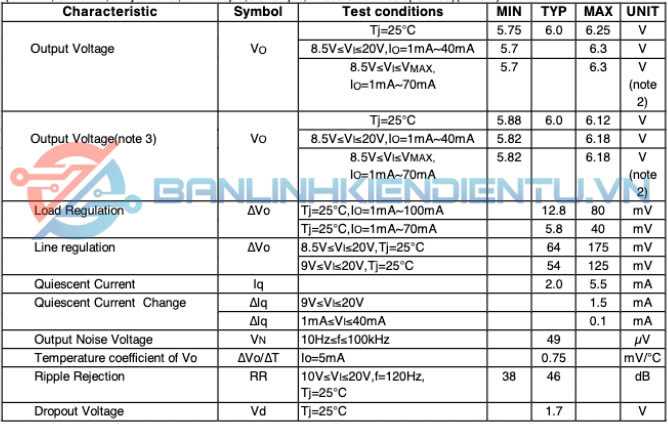

Thông số kỹ thuật của 78L06

Ứng dụng của IC 78L06

Nguồn cấp cho các mạch điện tử nhỏ: 78L06 cung cấp nguồn 6V ổn định cho các mạch điện tử cần nguồn điện 6V, ví dụ như trong các mạch vi điều khiển, cảm biến, và thiết bị điều khiển.

Điều chỉnh nguồn cho các thiết bị di động: IC này có thể dùng để điều chỉnh nguồn cho các thiết bị sử dụng pin, chẳng hạn như trong các ứng dụng cung cấp nguồn cho các thiết bị yêu cầu điện áp 6V.

Mạch điện tử trong giáo dục và nghiên cứu: IC 78L06 cũng được sử dụng nhiều trong các ứng dụng học tập và nghiên cứu về các mạch điện tử do tính đơn giản và dễ sử dụng.

Thiết bị tiêu thụ năng lượng thấp: Ứng dụng trong các thiết bị tiêu thụ năng lượng thấp như bộ phát sóng nhỏ, điều khiển động cơ nhỏ, hay các thiết bị tự động hóa không yêu cầu nguồn điện lớn.

Mạch ổn áp cho thiết bị âm thanh: Có thể được sử dụng trong các hệ thống âm thanh hoặc mạch khuếch đại yêu cầu điện áp 6V ổn định.

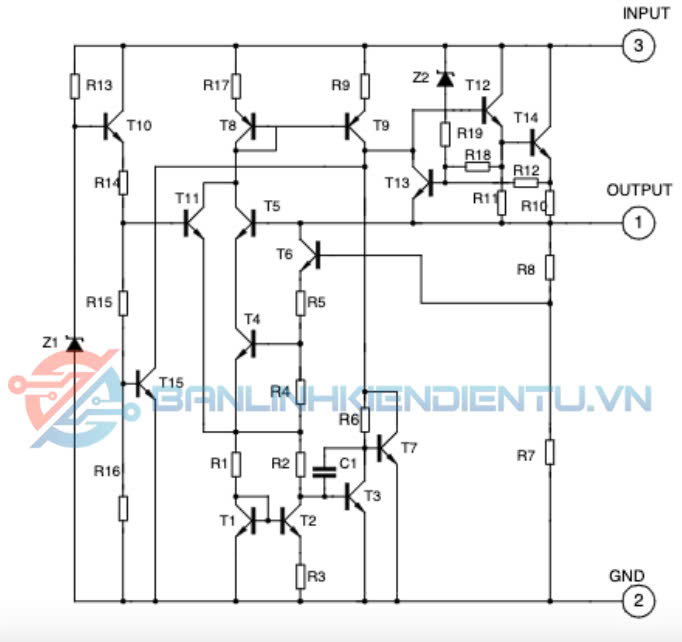

Sơ đồ khối chức năng của IC 78L06

Sơ đồ khối chức năng của IC ổn áp 78L06 chủ yếu bao gồm các phần chính sau:

• Nguồn vào (Input Voltage): Đầu vào của IC là điện áp một chiều (DC) từ 7V đến 35V.

• Mạch điều chỉnh điện áp (Regulator Circuit): Mạch này chịu trách nhiệm điều chỉnh và duy trì điện áp ổn định đầu ra (6V).

• Mạch bảo vệ (Protection Circuit): Bao gồm các bảo vệ quá nhiệt (Thermal Shutdown) và bảo vệ quá dòng (Overcurrent Protection) để đảm bảo an toàn cho IC và mạch điện.

• Nguồn ra (Output Voltage): Đầu ra của IC cung cấp điện áp ổn định 6V.

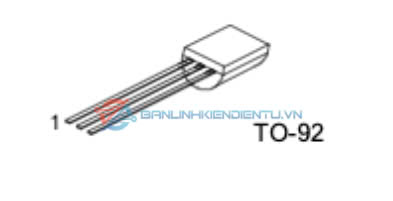

Sơ đồ chân của IC 78L06

IC 78L06 có 3 chân cơ bản với chức năng như sau:

• Chân 1 (Input Pin): Đây là chân vào, nhận điện áp nguồn từ 7V đến 35V.

• Chân 2 (Ground Pin): Chân này kết nối với mạch đất (GND).

• Chân 3 (Output Pin): Chân này cung cấp điện áp ổn định 6V cho mạch bên ngoài

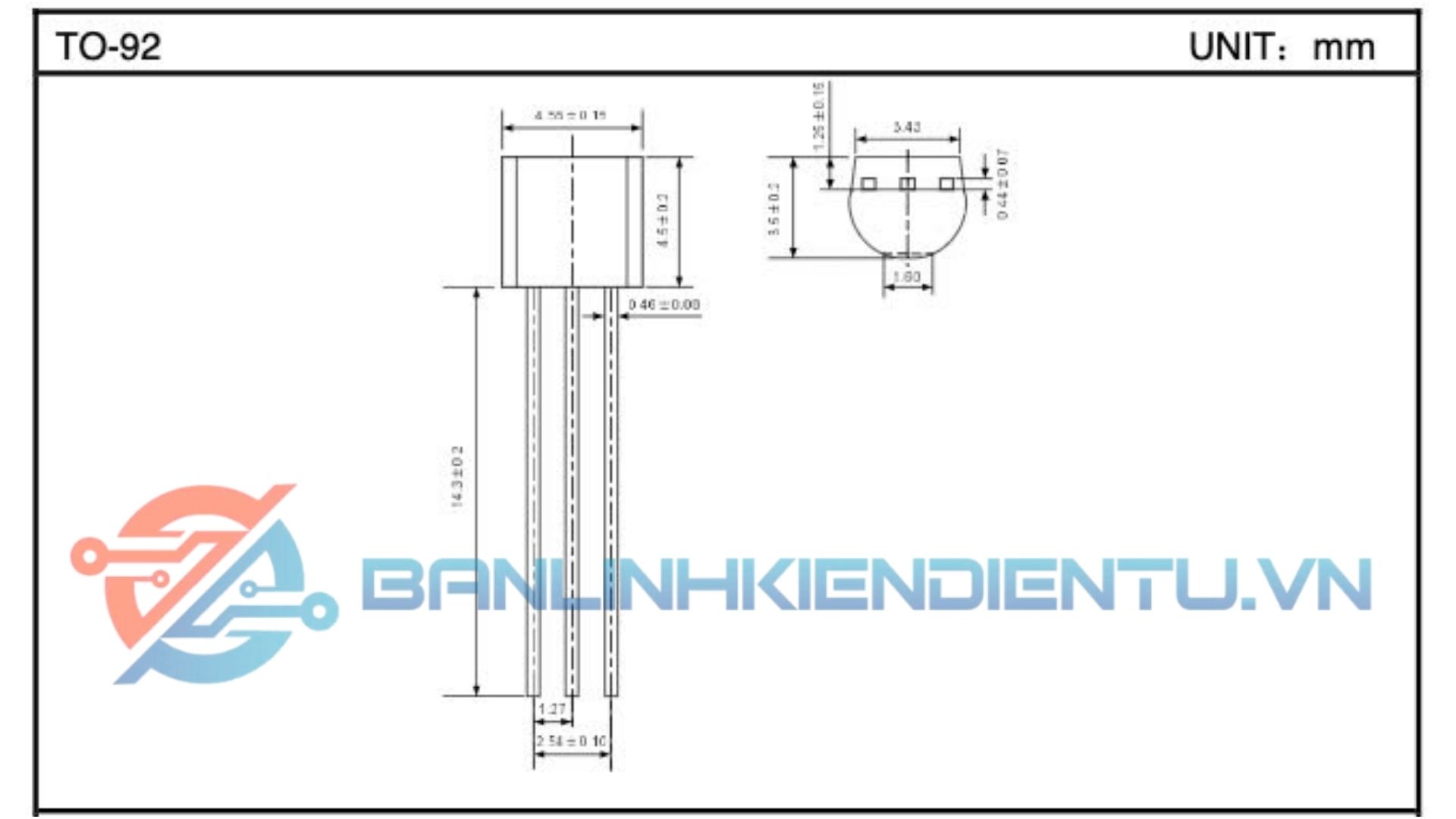

Kích thước của IC 78L06

IC 78L06 thường được đóng gói trong gói TO-92 hoặc gói TO-220. Dưới đây là kích thước của IC 78L06 với gói TO-92:

Xem thêm nhiều IC nguồn khác Tại đây!

Datasheet 78L06
