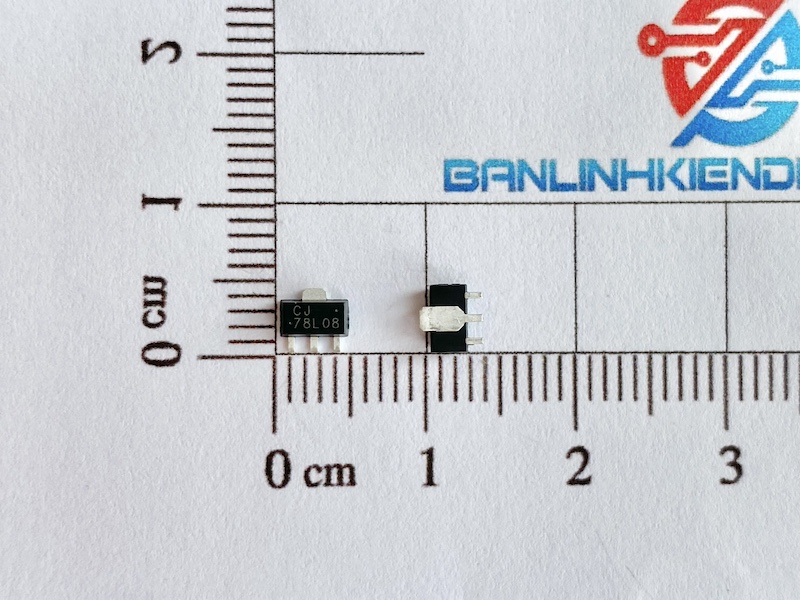

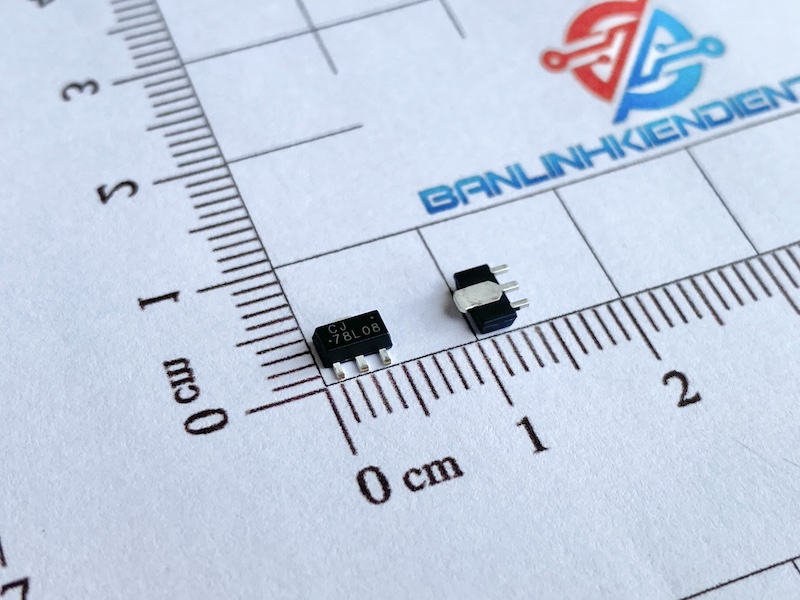

78L08 IC ổn áp 8V 0.1A SOT-89
2,500₫
Kinh doanh 1: 0333595662
Kinh doanh 2: 0973549046
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ và chưa bao gồm phí vận chuyển.
Giới thiệu về IC 78L08
IC 78L08 là một loại mạch ổn áp tuyến tính của dòng 78xx, được thiết kế để cung cấp điện áp ổn định cho các mạch điện tử. Dòng 78Lxx là dòng IC ổn áp với điện áp đầu ra cố định, phổ biến trong các ứng dụng cung cấp điện áp ổn định cho các thiết bị điện tử.
Đặc điểm nổi bật của 78L08
-
Điện áp đầu ra cố định: IC 78L08 cung cấp điện áp ổn định 8V (± 2%).
-
Công suất nhỏ: Đây là phiên bản dòng 78xx có dòng ra thấp (thường khoảng 100mA), thích hợp cho các ứng dụng yêu cầu công suất thấp và hiệu suất ổn định.
-
Điện áp đầu vào rộng: IC có thể hoạt động với điện áp đầu vào từ 9V đến 30V, với một khoảng chênh lệch điện áp giữa đầu vào và đầu ra để đảm bảo sự ổn định.
-
Dễ dàng sử dụng: IC này có khả năng hoạt động mà không cần các linh kiện phức tạp, chỉ cần kết nối các điện trở và tụ điện phù hợp để ổn định tín hiệu.
-
Dễ dàng thay thế: IC 78L08 có thể thay thế cho các mạch ổn áp khác trong các ứng dụng không đòi hỏi dòng điện cao.
Thông số kỹ thuật của IC 78L08
Sơ đồ khối chức năng của 78L08
Sơ đồ khối chức năng của 78L08 đơn giản, thường gồm các thành phần sau:
-
Bộ điều chỉnh dòng điện (Regulator): Giữ ổn định điện áp đầu ra bất kể thay đổi của điện áp đầu vào.
-
Bộ khuếch đại lỗi (Error Amplifier): So sánh điện áp đầu ra với điện áp tham chiếu và điều chỉnh bộ điều chỉnh để duy trì ổn định điện áp.
-
Mạch bảo vệ quá tải (Overload Protection): Giới hạn dòng điện khi có tải quá mức để bảo vệ IC khỏi hư hỏng.
-
Cổng vào và ra: Đầu vào và ra của IC, nơi điện áp được cung cấp và điện áp ổn định được lấy ra.
Ứng dụng của IC 78L08
-
Nguồn điện cho các mạch điều khiển nhỏ: Cung cấp điện áp ổn định cho các mạch vi xử lý, bộ điều khiển, hoặc các thiết bị điện tử khác có yêu cầu điện áp 8V.
-
Cung cấp điện cho các thiết bị âm thanh: Được sử dụng trong các bộ khuếch đại âm thanh nhỏ hoặc các thiết bị âm thanh yêu cầu điện áp ổn định.
-
Các mạch dự phòng: IC này thường được sử dụng trong các mạch cung cấp điện dự phòng hoặc mạch UPS (Uninterruptible Power Supply) với dòng tiêu thụ thấp.
-
Ứng dụng trong các thiết bị gia dụng nhỏ: Có thể được sử dụng trong các thiết bị gia dụng yêu cầu nguồn điện áp ổn định nhỏ.

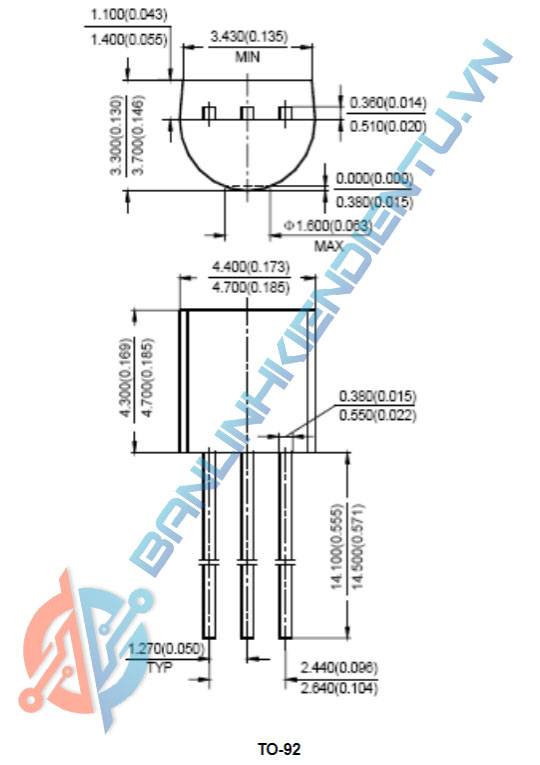

Kích thước của IC 78L08

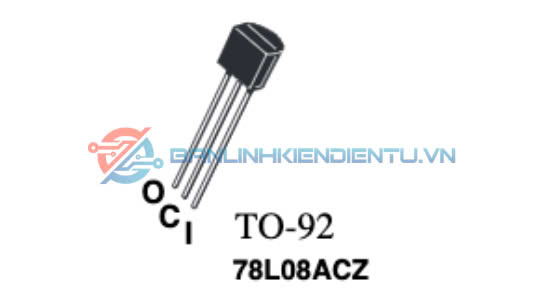

Kiểu chân của IC 78L08
Xem thêm nhiều IC nguồn khác Tại Đây!
Datasheet 78L08
