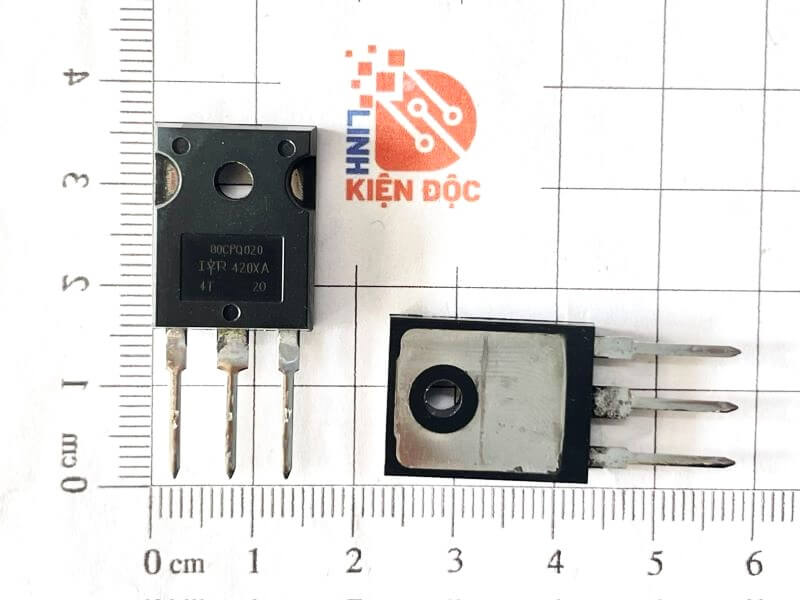

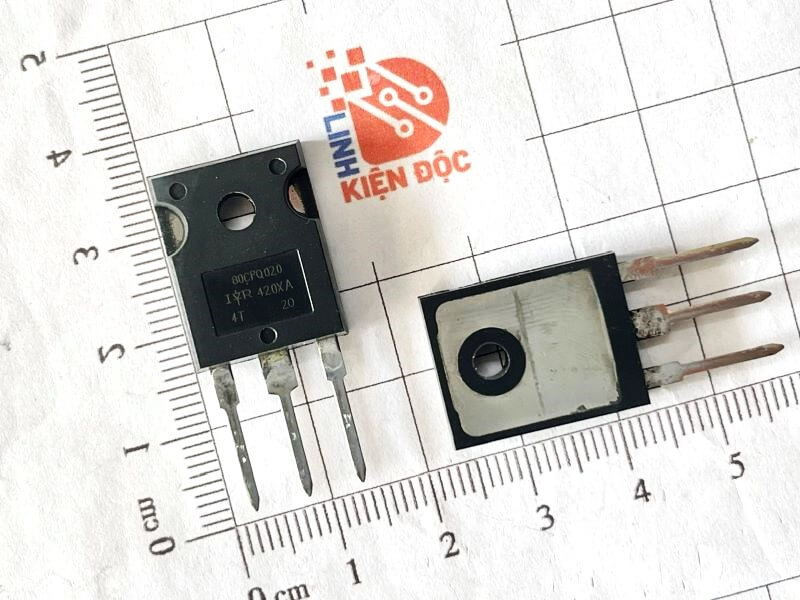

80CPQ020 Diode Schottky 20V 80A TO-247

Giới thiệu chung

80CPQ020 là diode Schottky công suất kép (Dual Schottky Barrier Rectifier) có dòng chỉnh lưu lớn 80A và điện áp ngược tối đa 20V. Nhờ điện áp rơi thuận thấp và tốc độ chuyển mạch rất nhanh, linh kiện được sử dụng rộng rãi trong các bộ nguồn xung điện áp thấp, bộ chuyển đổi DC-DC và các hệ thống nguồn công suất lớn yêu cầu hiệu suất cao.

Đặc điểm nổi bật

• Diode Schottky kép công suất cao
• Dòng chỉnh lưu trung bình lên đến 80A
• Điện áp chịu ngược tối đa 20V
• Điện áp rơi thuận thấp giúp giảm tổn hao công suất
• Thời gian phục hồi gần như bằng không
• Hiệu suất cao trong các mạch nguồn xung
• Đóng gói TO-247 dễ tản nhiệt

Thông số kỹ thuật

• Mã linh kiện: 80CPQ020
• Loại diode: Dual Schottky Rectifier
• Điện áp ngược cực đại (VRRM): 20V
• Dòng chỉnh lưu trung bình (IF(AV)): 80A
• Dòng xung cực đại (IFSM): khoảng 1200A
• Điện áp thuận (VF): khoảng 0.45V – 0.55V
• Nhiệt độ hoạt động: -55°C đến +150°C
• Kiểu đóng gói: TO-247AC

Cấu trúc bên trong

• Hai diode Schottky chung Cathode
• Chân giữa và đế kim loại nối Cathode
• Thích hợp cho các mạch chỉnh lưu điện áp thấp, dòng lớn

Kích thước

Ứng dụng

• Nguồn xung công suất lớn
• Bộ chuyển đổi DC-DC điện áp thấp
• Bộ nguồn máy tính
• Nguồn viễn thông
• Bộ sạc công suất cao
• UPS
• Hệ thống nguồn công nghiệp
• Thiết bị năng lượng tái tạo

Datasheet 80CPQ020
