90R350A Mosfet kênh N 15A 900V TO-220F

Giới thiệu chung

90R350A là MOSFET công suất kênh N (N-Channel), có khả năng chịu điện áp Drain-Source lên đến 900V, dòng điện tối đa khoảng 15A và sử dụng kiểu đóng gói TO-220F. Đây là dòng MOSFET điện áp cao phù hợp cho các mạch đóng cắt công suất, nguồn xung, bộ chuyển đổi điện áp, inverter và thiết bị điện tử công nghiệp.

Với mức điện áp chịu đựng 900V, 90R350A có thể được lựa chọn cho những thiết kế yêu cầu biên độ điện áp cao và khả năng chống chịu xung áp tốt hơn so với các MOSFET 600V hoặc 650V.

Thông số MOSFET 90R350A

Thông số	Giá trị
Mã linh kiện	90R350A
Loại linh kiện	MOSFET công suất
Kênh	N-Channel
Điện áp Drain-Source (VDS)	900V
Dòng Drain (ID)	15A
Kiểu đóng gói	TO-220F
Chức năng	Đóng cắt công suất
Ứng dụng	Nguồn xung, inverter, bộ chuyển đổi, mạch công suất

Lưu ý: Các thông số chi tiết như RDS(on), VGS(th), điện tích Gate, dòng xung, công suất tiêu tán và nhiệt độ mối nối cần được kiểm tra theo datasheet chính xác của nhà sản xuất trước khi thiết kế hoặc thay thế linh kiện.

90R350A là gì?

90R350A là MOSFET công suất kênh N, trong đó Gate được sử dụng để điều khiển trạng thái đóng/ngắt của transistor.

MOSFET có ba chân chính:

• G – Gate: chân điều khiển.
• D – Drain: chân cực máng.
• S – Source: chân cực nguồn.

Khi đưa điện áp điều khiển thích hợp vào Gate, MOSFET chuyển sang trạng thái dẫn, tạo đường dẫn dòng điện giữa Drain và Source. Khi tín hiệu điều khiển được đưa về trạng thái tắt, MOSFET ngừng dẫn.

Nhờ khả năng đóng cắt nhanh, MOSFET thường được sử dụng trong các mạch chuyển đổi năng lượng thay vì sử dụng transistor công suất ở chế độ tuyến tính.

Chức năng của 90R350A

1. Đóng cắt điện áp cao

Chức năng chính của 90R350A là hoạt động như một công tắc điện tử công suất cao.

Với thông số VDS lên đến 900V, linh kiện hướng đến các mạch có điện áp làm việc cao. Khi kết hợp với mạch điều khiển Gate phù hợp, MOSFET có thể thực hiện đóng/ngắt dòng điện ở tần số cao.

2. Điều khiển công suất

90R350A cho phép tín hiệu điều khiển công suất thấp điều khiển một tải có công suất lớn hơn. Đây là nguyên lý quan trọng trong các bộ nguồn chuyển mạch và bộ biến đổi điện năng.

3. Chuyển đổi năng lượng

Trong các mạch nguồn xung, MOSFET đóng/ngắt dòng điện qua biến áp xung hoặc cuộn cảm. Tần số đóng cắt và chu kỳ hoạt động được điều khiển bởi IC PWM hoặc mạch driver.

Nhờ đó, mạch có thể thực hiện các chức năng:

• Hạ áp.
• Tăng áp.
• Chuyển đổi DC-DC.
• Chuyển đổi AC-DC.
• Chuyển đổi DC-AC.

Ưu điểm của MOSFET 90R350A

Điện áp chịu đựng cao 900V

Đây là đặc điểm đáng chú ý của 90R350A. Mức 900V giúp linh kiện phù hợp với những ứng dụng cần MOSFET điện áp cao và có yêu cầu về khả năng chịu xung áp.

Dòng điện lên đến 15A

Thông số dòng 15A cho phép 90R350A đảm nhiệm nhiều ứng dụng đóng cắt công suất. Tuy nhiên, dòng thực tế phải được xác định dựa trên điều kiện nhiệt, tần số đóng cắt và thiết kế tản nhiệt.

Package TO-220F

Dạng TO-220F giúp linh kiện thuận tiện khi lắp đặt trên PCB và thiết kế hệ thống tản nhiệt. Đây cũng là dạng package phổ biến trong các mạch nguồn và thiết bị điện tử công suất.

Phù hợp với mạch chuyển mạch

MOSFET kênh N có khả năng đóng/ngắt nhanh, phù hợp với các mạch sử dụng PWM hoặc driver Gate để điều khiển công suất.

Ứng dụng của 90R350A

1. Nguồn xung SMPS

90R350A có thể được sử dụng làm MOSFET công suất trong tầng sơ cấp của các loại nguồn xung SMPS.

Trong cấu trúc nguồn flyback, forward hoặc các topology khác, MOSFET thực hiện đóng/ngắt dòng điện qua biến áp xung theo tín hiệu điều khiển từ IC PWM.

2. Bộ nguồn AC-DC

Với khả năng chịu điện áp cao, 90R350A có thể được ứng dụng trong các bộ chuyển đổi AC-DC, đặc biệt ở tầng điện áp cao phía sơ cấp.

3. Inverter và bộ nghịch lưu

MOSFET 900V có thể được sử dụng trong các mạch inverter để thực hiện quá trình đóng cắt điện áp DC.

Tùy kiến trúc mạch, nhiều MOSFET có thể được kết hợp thành:

• Mạch Half-Bridge.
• Mạch Full-Bridge.
• Mạch Push-Pull.
• Các cấu trúc nghịch lưu khác.

4. Bộ chuyển đổi DC-DC

90R350A có thể được sử dụng trong các bộ chuyển đổi DC-DC yêu cầu linh kiện công suất có khả năng chịu điện áp cao.

Ứng dụng có thể bao gồm bộ tăng áp, bộ giảm áp và các bộ nguồn chuyển mạch công suất.

5. Thiết bị điện tử công nghiệp

MOSFET công suất 900V có thể được cân nhắc cho các thiết bị như:

• Bộ nguồn công nghiệp.
• Bộ điều khiển công suất.
• Bộ chuyển đổi năng lượng.
• Thiết bị tự động hóa.
• Hệ thống điện tử công suất.

Sơ đồ nguyên lý điều khiển MOSFET 90R350A

Trong một mạch đóng cắt cơ bản, tín hiệu điều khiển được đưa vào chân Gate thông qua mạch driver.

Gate → điều khiển trạng thái MOSFET → Drain/Source đóng cắt tải

Để MOSFET hoạt động ổn định, thiết kế thực tế thường cần thêm các linh kiện hỗ trợ như:

• Điện trở Gate.
• Điện trở kéo Gate.
• Mạch driver.
• Mạch snubber hoặc clamp.
• Diode bảo vệ tùy ứng dụng.
• Tụ lọc và linh kiện giảm nhiễu.

Đặc biệt với tải cảm hoặc mạch nguồn xung, cần kiểm soát điện áp tăng vọt trên Drain-Source khi MOSFET chuyển trạng thái.

Lưu ý khi sử dụng 90R350A

Thông số 15A – 900V không có nghĩa MOSFET có thể hoạt động liên tục ở 900V và 15A trong mọi điều kiện.

Công suất tổn hao của MOSFET phụ thuộc vào nhiều yếu tố như:

• Điện trở dẫn RDS(on).
• Dòng điện qua MOSFET.
• Tần số đóng cắt.
• Thời gian chuyển mạch.
• Điện tích Gate.
• Nhiệt độ môi trường.
• Khả năng tản nhiệt.
• Thiết kế PCB.

Vì vậy, khi sử dụng 90R350A trong mạch thực tế cần lựa chọn tản nhiệt phù hợp và kiểm soát nhiệt độ linh kiện.

Kiểm tra chân MOSFET trước khi lắp

Không nên mặc định thứ tự chân của 90R350A giống với mọi MOSFET TO-220F khác. Trước khi thay thế hoặc lắp ráp, cần kiểm tra datasheet của đúng mã linh kiện để xác định chính xác thứ tự:

Gate – Drain – Source (G-D-S)

Việc xác định sai chân có thể khiến MOSFET không hoạt động hoặc gây hư hỏng mạch.

90R350A có thể thay thế MOSFET nào?

Khi cần thay thế 90R350A, không nên chỉ dựa vào hai thông số 900V và 15A. Một MOSFET thay thế cần được kiểm tra ít nhất các thông số:

1. Điện áp VDS phải đáp ứng hoặc cao hơn yêu cầu của mạch.
2. Dòng ID phải phù hợp với dòng tải.
3. RDS(on) không nên cao hơn quá nhiều so với linh kiện ban đầu.
4. VGS và đặc tính điều khiển Gate phải tương thích.
5. Điện tích Gate phải phù hợp với driver.
6. Công suất tiêu tán và đặc tính nhiệt phải đáp ứng.
7. Package và sơ đồ chân phải tương thích.

Đối với mạch nguồn xung, cần đặc biệt quan tâm đến đặc tính chuyển mạch và điện tích Gate, không chỉ thông số dòng và áp.

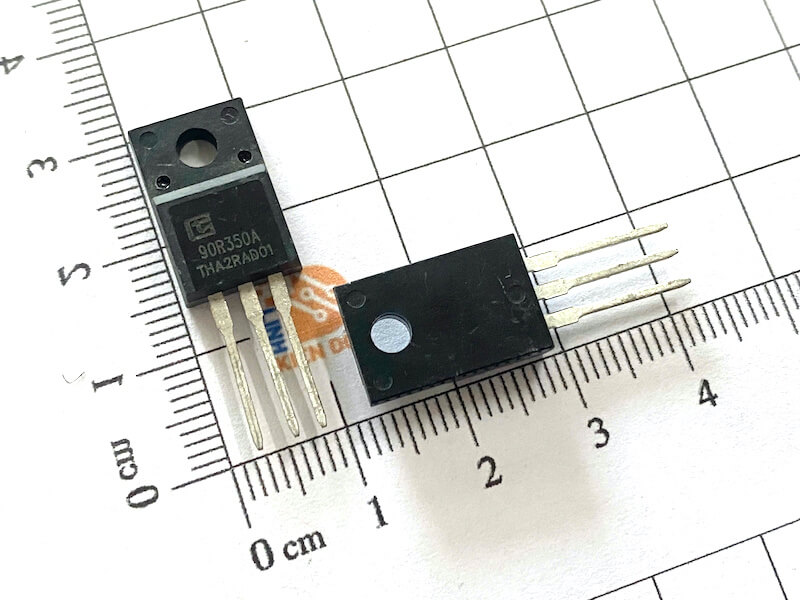

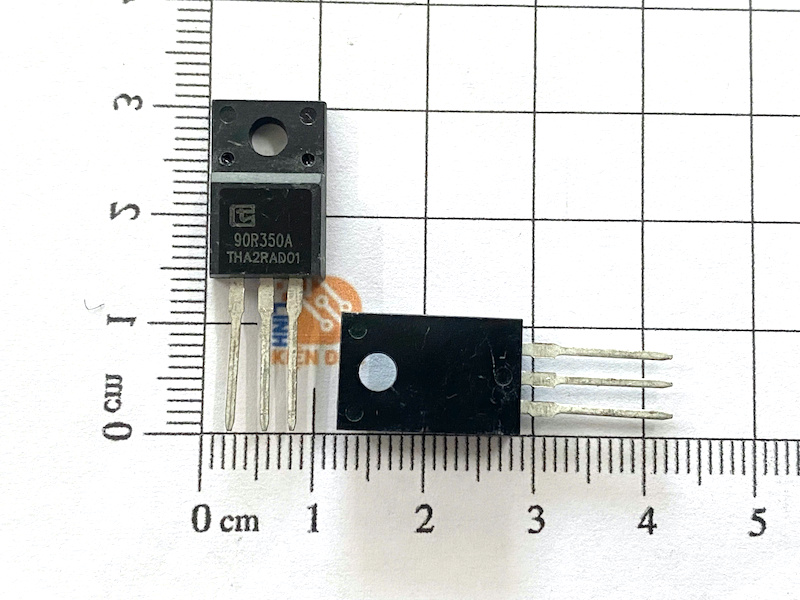

Kích thước 90R350A
