A339J ACPL-339J HCPL-339J Opto điều khiển SOP-16

38,000₫

Mã sản phẩm: A339J

Loại linh kiện: Opto

Kiểu chân: SOP-16

Hình thức: Mới

Tình trạng: Còn hàng

Vị trí: 37-02

Đã cập nhật

Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).

Danh mục: Opto

Mô tả
Đánh giá (0)

banlinhkiendientu.com là đơn vị chuyên cung cấp IC A339J với chất lượng tốt và giá cả hợp lý đảm bảo cung cấp số lượng lớn đáp ứng nhu cầu của mọi khách hàng.

Giới thiệu ACPL/HCPL A339J

ACPL-339J là giao diện bộ ghép quang điều khiển cổng IGBT và Power MOSFET thông minh, dễ sử dụng, đầu ra kép 1.0 A tiên tiến. Được thiết kế độc đáo để hỗ trợ bộ đệm MOSFET có nhiều mức định mức dòng điện khác nhau, ACPL-339J giúp các kỹ sư hệ thống dễ dàng hỗ trợ các mức định mức công suất hệ thống khác nhau bằng một nền tảng phần cứng bằng cách thay đổi bộ đệm MOSFET và công tắc IGBT/MOSFET công suất. Những thay đổi này có thể được thực hiện mà không cần thiết kế lại cách ly mạch quan trọng và bảo vệ ngắn mạch. Khái niệm này tối đa hóa khả năng mở rộng thiết kế điều khiển cổng cho các ứng dụng điều khiển động cơ và chuyển đổi công suất từ mức định mức công suất thấp đến cao.

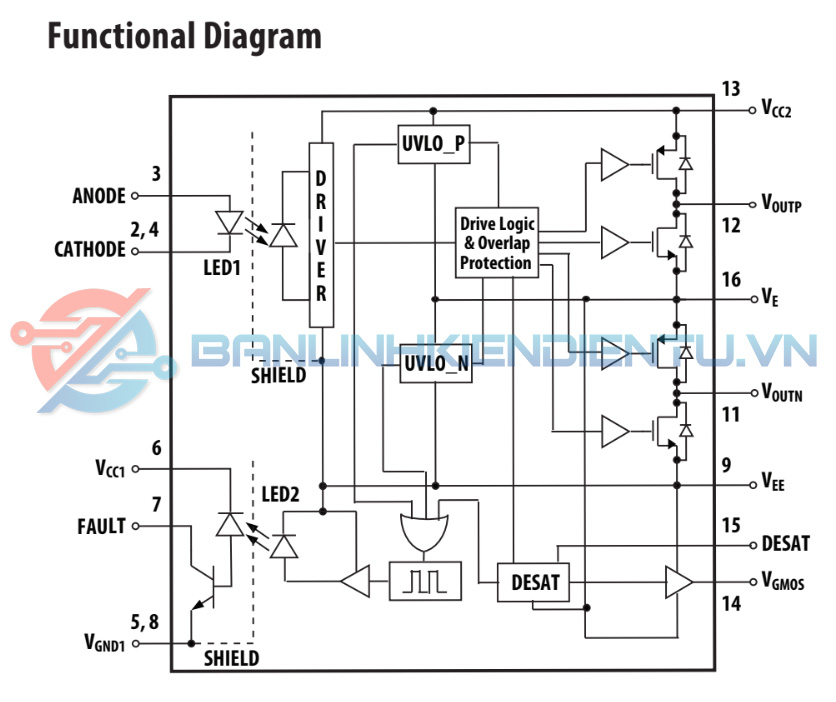

ACPL-339J chứa một đèn LED AlGaAs. Đèn LED được ghép quang với một mạch tích hợp có hai giai đoạn đầu ra công suất với điều khiển thời gian chủ động để ngăn chặn dẫn điện chéo tại bộ đệm MOSFET bên ngoài. Nó cũng được tích hợp với các tính năng như phát hiện VCE, khóa dưới điện áp (UVLO), tắt IGBT “mềm” và phản hồi lỗi bộ thu hở bị cô lập để cung cấp tính linh hoạt tối đa trong thiết kế và bảo vệ mạch. ACPL-339J có điện áp cách điện VIORM = 1414 Vpeak trong IEC/EN/DIN EN 60747-5-5.

Đặc tính ACPL/HCPL A339J

• Ổ đĩa đầu ra kép cho bộ đệm NMOS và PMOS bên ngoài
• Dòng điện đầu ra cực đại tối thiểu 1,0 A
• Kiểm soát thời gian chủ động để ngăn ngừa dẫn điện chéo trong bộ đệm MOSFET
• Phát hiện mất bão hòa IGBT
• Phản hồi lỗi DESAT và UVLO bị cô lập
• Tắt máy “Mềm” có thể định cấu hình trong khi xảy ra lỗi
• Bảo vệ khóa điện áp thấp (UVLO) với độ trễ cho nguồn điện dương và âm
• Độ trễ lan truyền tối đa 300 ns trong phạm vi nhiệt độ.
• Dòng điện đầu vào LED thấp 6,0 mA đến 10,0 mA
• Loại bỏ chế độ chung tối thiểu (CMR) 25 kV/μs tại VCM = 1500V
• Phạm vi VCC hoạt động rộng: 15 V đến 30 V
• Phạm vi nhiệt độ công nghiệp: -40° C đến 105° C

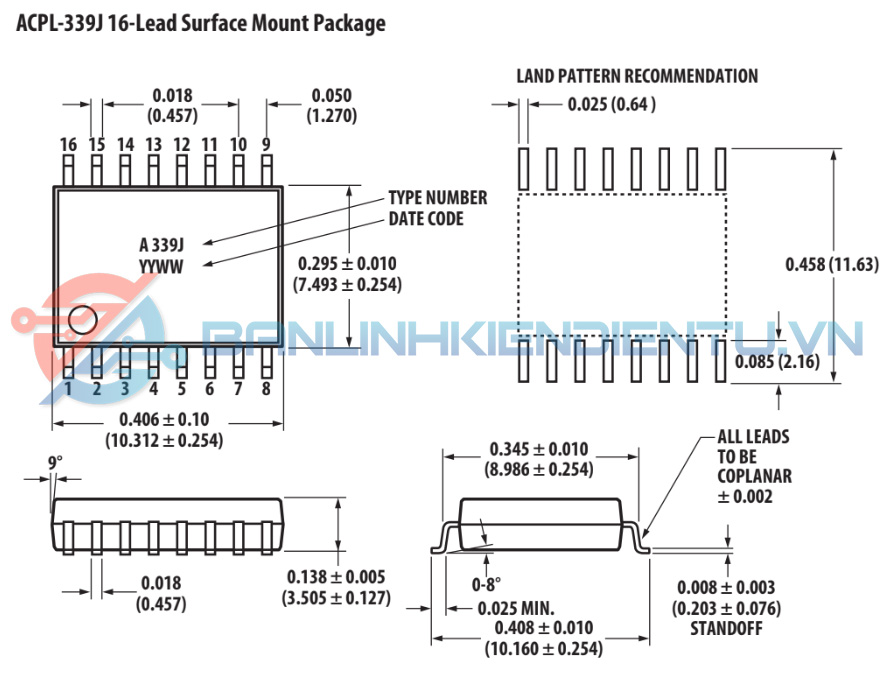

• Gói SO-16
• Đang chờ phê duyệt an toàn
– Được UL công nhận 5000 VRMS trong 1 phút.
– IEC/EN/DIN EN 60747-5-5 VIORM = 1414 Vpeak

Ứng dụng

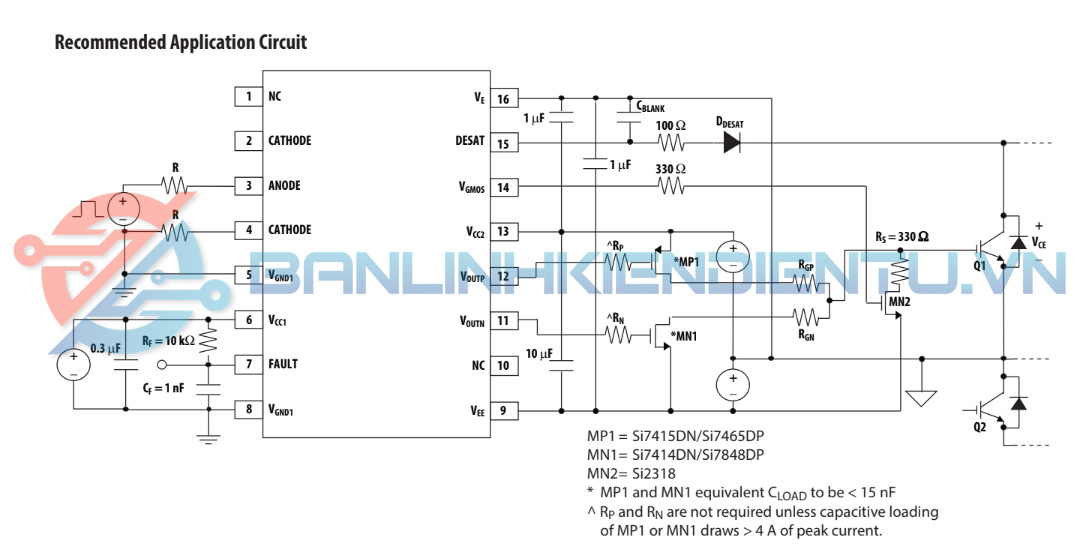

• Giao diện truyền động cổng IGBT/Power MOSFET
• Truyền động động cơ AC và DC không chổi than
• Biến tần năng lượng tái tạo
• Biến tần công nghiệp
• Nguồn điện chuyển mạch
